3.2
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der Frontabdeckung und dem Lösen der sich links oben
befindenden Befestigungsschraube kann der Schaltkasten her-
ausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze und die Sanftanlauf-Einheit.
Die Steckverbinder für die Steuerleitung befinden sich am
Schaltkastenblech in der Nähe des Drehpunktes.
3.3 Wärmepumpenmanager
Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im Liefe-
rumfang enthaltene Wärmepumpenmanager zu verwenden.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Bauseits anzubringender Fühler für Außentemperatur incl. Be-
festigungsmaterial liegt der Einheit Wärmepumpe und Manager
bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der dazu beiliegenden Gebrauchsanweisung beschrie-
ben.
4

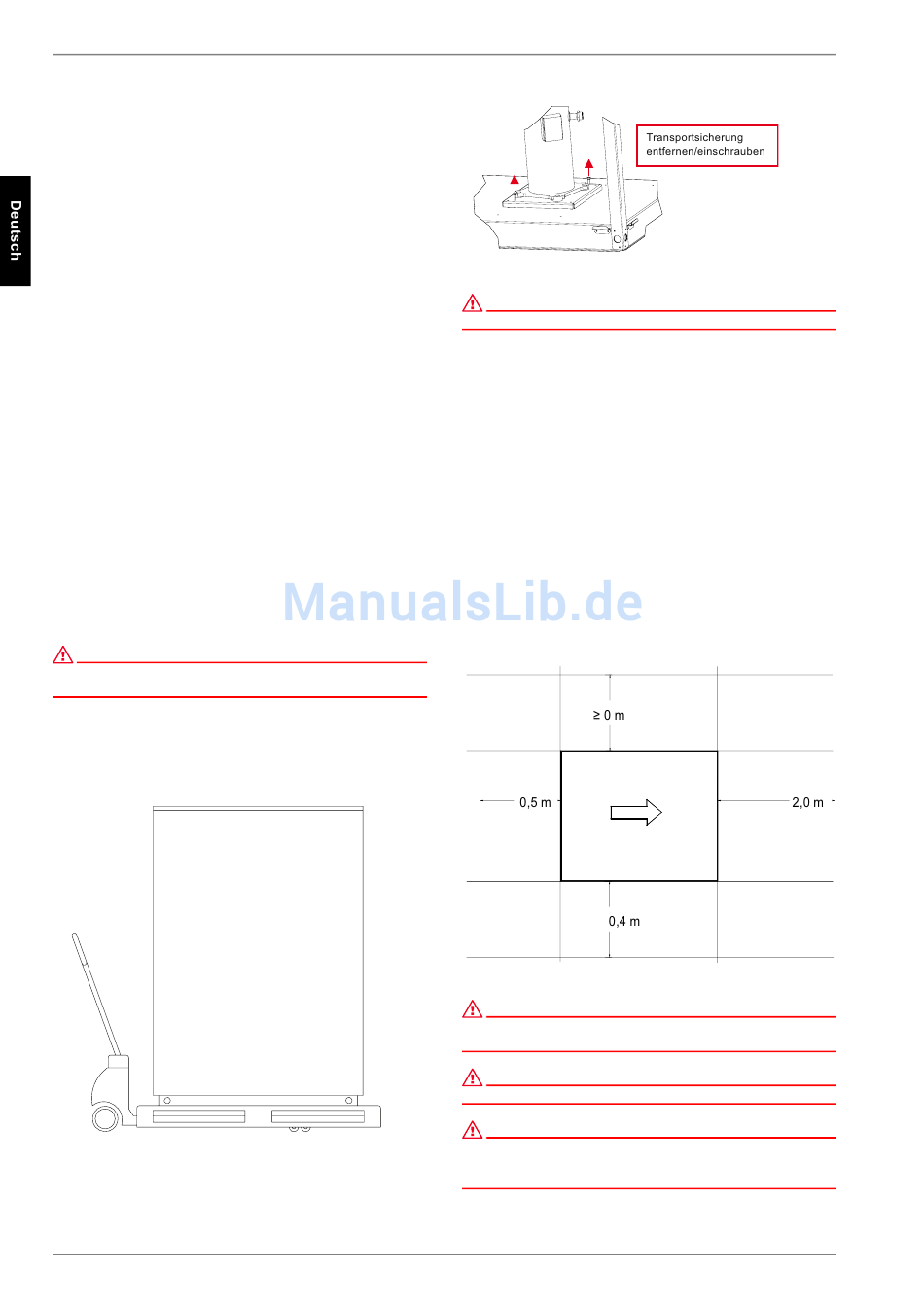

Transport
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit Holz-
rost erfolgen. Das Grundgerät bietet die Transportmöglichkeit mit
Hubwagen, Sackkarre o.Ä., oder mittels 3/4"-Rohren, die durch
Bohrungen in der Grundplatte bzw. im Rahmen geführt werden.
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
DE-4
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
5
Aufstellung
5.1 Allgemein
Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten
und waagerechten Fläche aufzustellen. Dabei sollte der Rahmen
rundum dicht am Boden anliegen, um eine geeignete Schallab-
dichtung zu gewährleisten und ein Auskühlen wasserführender
Teile zu verhindern. Ist dies nicht der Fall, können zusätzliche
dämmende Maßnahmen notwendig werden. Des Weiteren sollte
die Wärmepumpe so aufgestellt werden, dass die Luftausblas-
richtung des Ventilators quer zur Hauptwindrichtung verläuft, um
ein reibungsfreies Abtauen des Verdampfers zu ermöglichen.
Wartungsarbeiten müssen problemlos durchgeführt werden kön-
nen. Dies ist gewährleistet, wenn nachfolgend dargestellter Ab-
stand eingehalten wird.
Die angegebenen Maße gelten nur für Einzelaufstellung.
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
ACHTUNG!
Länderspezifische Bauvorschriften sind zu beachten!
ACHTUNG!
Bei wandnaher Aufstellung sind bauphysikalische Beeinflussungen zu
beachten. Im Ausblasfeld des Ventilators sollten keine Fenster bzw.
Türen vorhanden sein.
