Mise en service

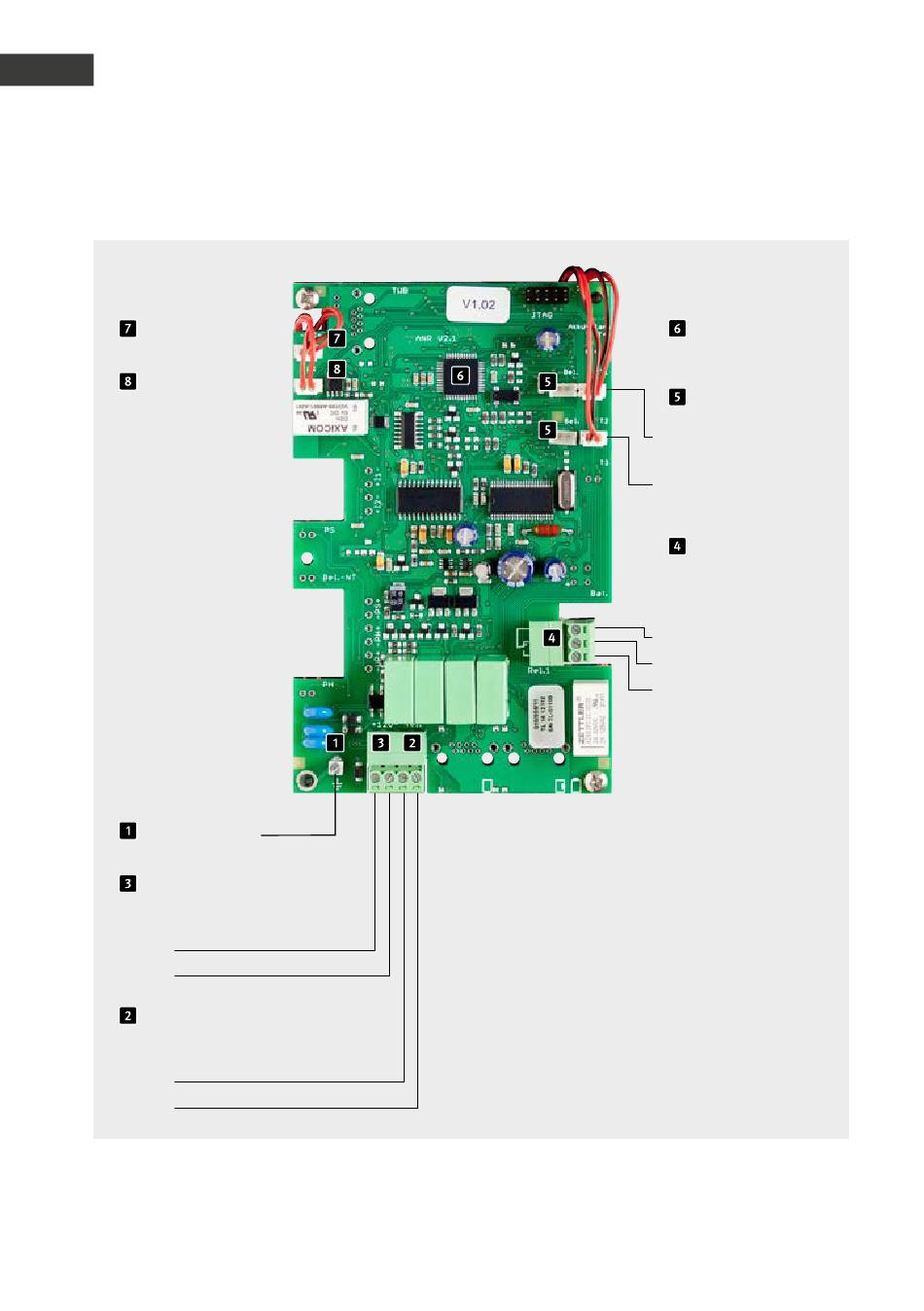

3.4. Schéma de connexion :
Microphone

Haut-parleur

Mise à la terre
Alimentation supplémentaire
tension à potentiel isolé, par ex. bloc d'ali-
mentation de Behnke
+
15 V =
–
Ligne téléphonique
ligne principale analogue ou poste annexe d'une
installation téléphonique
Fil b
Fil a
78
Processeur
Touche
Touche 1
Touche 2
Relais 1
Capacité de coupure du relais :
max. 60 VA/24 W : 0,5 A,
120 V~/1 A, 24 V=
Contact de commande
Contact repos
Contact de travail
