Anleitung Serie 5 / 10
D
Inbetriebnahme

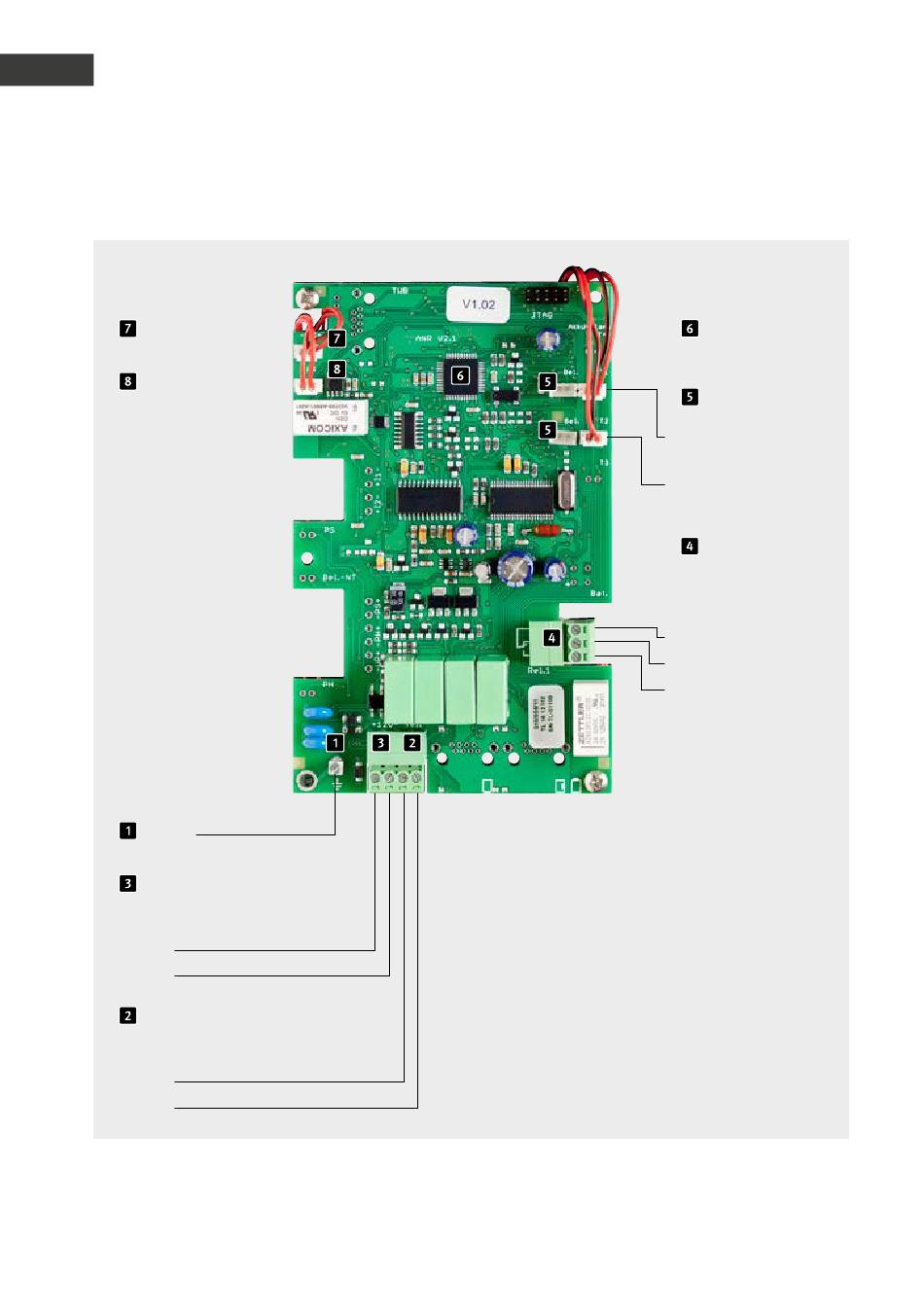

3.4. Anschlussplan

Mikrofon
Lautsprecher
Erde

Zusatzversorgung

potentialfreie Spannung z. B. von
Behnke Steckernetzteil
+
15 V =
–

Telefonleitung

Analoger Hauptsanschluss oder
Nebenstelle einer Telefonanlage
b-Ader
a-Ader
10
Prozessor
Tasten
Taste 1
Taste 2
Relais 1
Relaisschaltleistung:
max. 60 VA/24 W: 0,5 A,
120 V~/1 A, 24 V=
Steuerkontakt
Ruhekontakt
Arbeitskontakt
