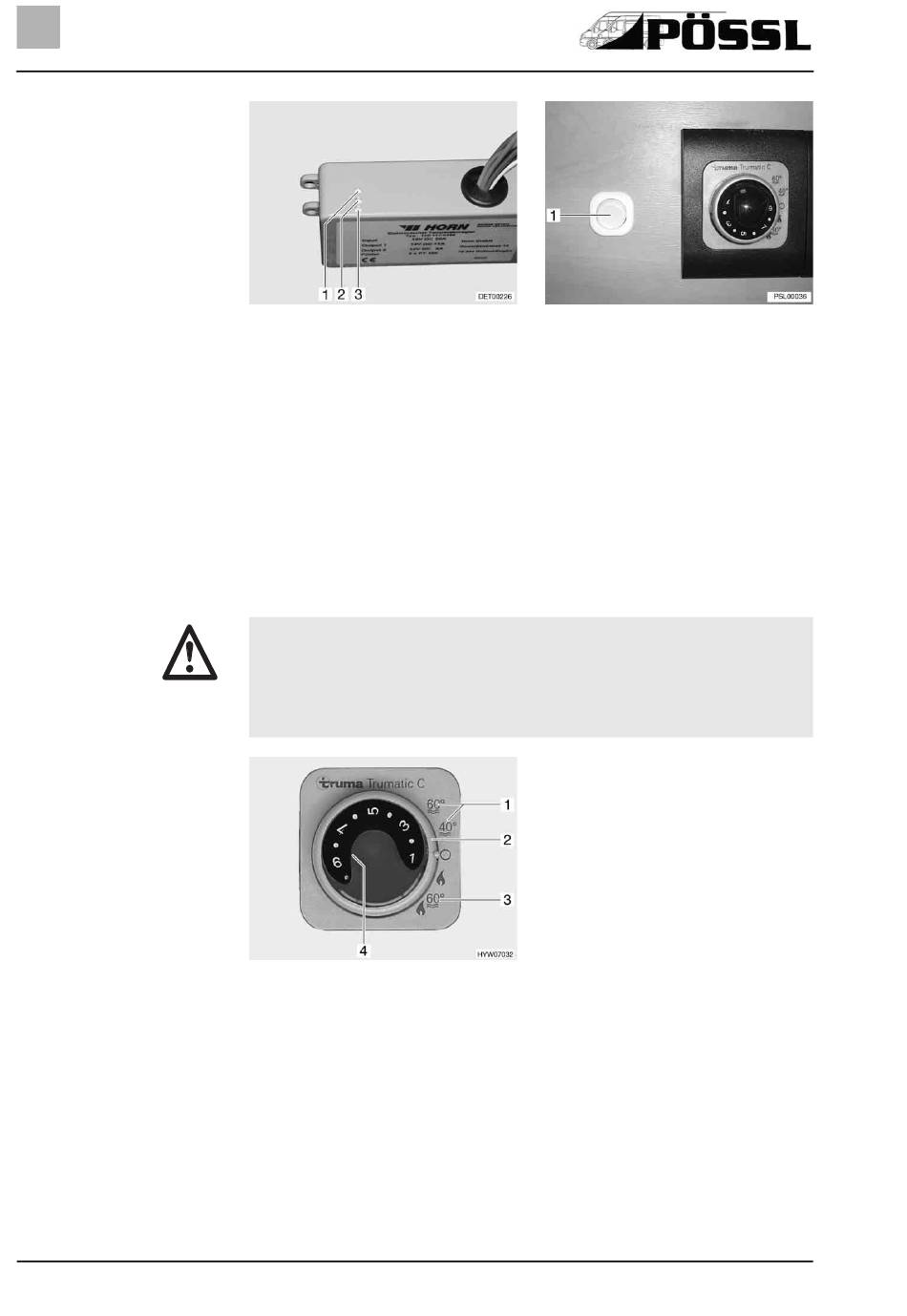

Bild 55
Regelgerät
Das Regelgerät (Bild 55) ist im Schrank unter der Spüle eingebaut. Die Kon-
troll-Leuchten auf dem Regelgerät haben folgende Bedeutung:
Kontroll-Leuchte (Bild 55,2) leuchtet grün: Regelung in Betrieb.
Kontroll-Leuchte (Bild 55,1) leuchtet rot: Abwassertank wird beheizt.
Kontroll-Leuchte (Bild 55,3) leuchtet rot: Abwasserleitungen werden
beheizt.
Der Schalter (Bild 56,1) zum Ein- und Ausschalten ist an der Blende unterhalb
der Spüle eingebaut. Zum Einschalten den Schalter oben drücken, zum Aus-
schalten den Schalter unten drücken.
Boiler Trumatic C
Gas wegen Explosionsgefahr nie unverbrannt ausströmen lassen.
Beim Befüllen des Kraftstofftanks, auf Fähren und in der Garage den
Boiler nie im Gasbetrieb betreiben. Explosionsgefahr!
Das Wasser im Boiler kann auf 60 °C erhitzt werden. Verbrennungsge-
fahr!
Bild 57
Bedieneinheit für Heizung/
Boiler
Der Boiler ist in die Heizung integriert und wird mit Gas betrieben. Der Boiler
wird an der Bedieneinheit (Bild 57) mit dem Drehschalter (Bild 57,2) einge-
schaltet.
Bei Winterbetrieb "Heizung und Boiler" (Bild 57,3) wird beim Einschalten der
Heizung automatisch auch das Wasser im Boiler erhitzt. Wenn die Heizung
bei Erreichen der gewünschten Raumtemperatur abschaltet, heizt der Boiler
weiter, bis die Wassertemperatur erreicht ist.
Bei Sommerbetrieb (Bild 57,1) wird nur das Wasser im Boiler auf 40 °C oder
60 °C erhitzt. Das Wasser wird in ca. 1 Stunde auf 60 °C erhitzt. Die gelbe
Kontroll-Leuchte (Bild 57,4) leuchtet während der Aufheizphase des Boilers.
Bild 56
Schalter Kontroll-Leuchten
1 Sommerbetrieb Wassertemperatur
40 °C oder 60 °C
2 Drehschalter
3 Winterbetrieb "Heizung und Boiler"
4 gelbe Kontroll-Leuchte "Boiler Auf-
heizphase"
