Reisemobil - 06/02-2 - PSL-0000-02DE
Beim Abklemmen der Batteriepole besteht Kurzschlussgefahr. Deshalb an
der Wohnraumbatterie zuerst den Minuspol und anschließend den Pluspol
abklemmen.
Die Wohnraumbatterie aus dem Fahrzeug ausbauen.
Neue Wohnraumbatterie in umgekehrter Reihenfolge einbauen.
9.3
Elektroblock (EBL 99)
Lüftungsschlitze nicht abdecken. Überhitzungsgefahr!
Je nach Modell sind nicht immer alle Steckplätze für Sicherungen bestückt.
Weitere Informationen der separaten Bedienungsanleitung "Elektroblock"
entnehmen.

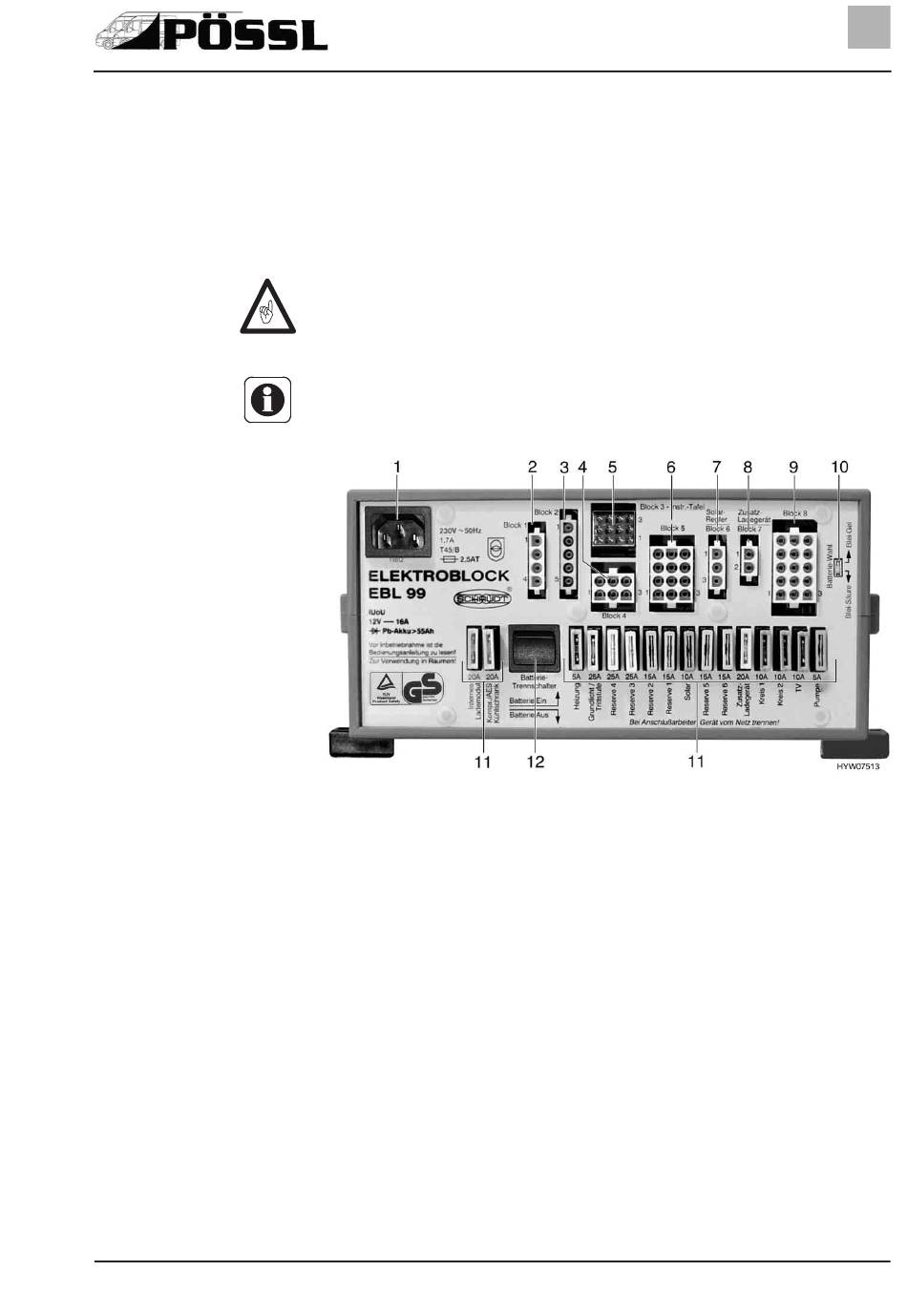

Bild 46
Elektroblock (EBL 99)
1
Netzanschlussdose 230 V~
2
Ausgang: Block 1 - Kühlschrank
3
Eingang: Block 2 - Steuerleitungen
4
Ausgang: Block 4 - Heizung, Sicherheits-/Ablassventil, Grundlicht (Beleuchtung
im Eingangsbereich), Eintrittstufe
5
Ausgang: Block 3 - Panel
6
Ausgang: Block 5 - Solarzelle (soweit vorhanden), Reserve 2, Reserve 3,
Reserve 4
7
Ausgang: Block 6 - Solar-Laderegler (soweit vorhanden)
8
Ausgang: Block 7 - Zusatz-Ladegerät
9
Ausgang: Block 8 - Verbraucherkreis 1, Verbraucherkreis 2, TV, Wasserpumpe,
Reserve 1, Reserve 5, Reserve 6
10 Schalter Batterie-Wahl (Blei-Säure/Blei-Gel)
11 Sicherungen (siehe Tabelle in Abschnitt 9.6)
12 Batterie-Trennschalter (Batterie Ein/Aus)
Der Elektroblock hat folgende Aufgaben:
Der Elektroblock lädt die Wohnraumbatterie.
Der Elektroblock verteilt den Strom an die 12-V-Stromkreise und sichert
diese ab.
Elektrische Anlage
9
55
