7
Wohnen
Öffnen:
Schließen:
46

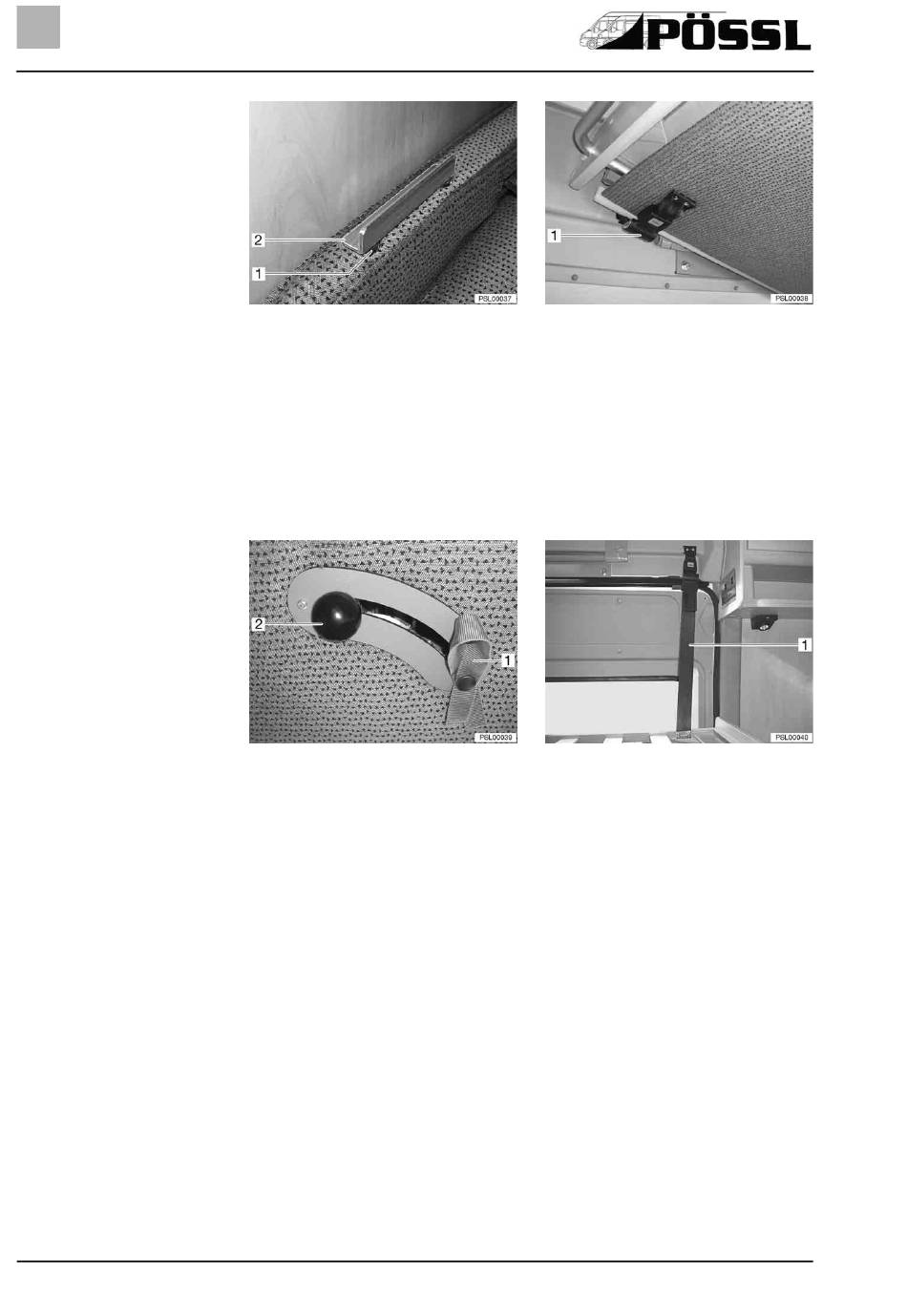

Bild 35
Aufnahme in Kopfstützenhalte-
rung
Die Verdunklungen im Fahrerhaus schließen.
Den Fahrersitz und den Beifahrersitz mit der Rückenlehne zur Tür hin
drehen.
Die Kopfstützen der Sitzbank abnehmen.
Die Aufnahme (Bild 35,2) mit der offenen Seite nach hinten in die rechte
Kopfstützenhalterung (Bild 35,1) stecken.
Den Sicherungsgurt (Bild 36,1) auf der linken Seite des Hubbettes lösen.
Bild 37
Verriegelung Hubbett
Den Entriegelungsknopf (Bild 37,2) nach rechts drücken und in geöffneter
Stellung mit dem Band (Bild 37,1) sichern.
Das Hubbett mit beiden Händen in einem Bogen nach unten schwenken.
Dabei darauf achten, dass die Absturzsicherungen nicht eingeklemmt
werden.
Die Zusatzpolster vom Hubbett nehmen und beiseite legen.
Die Vorhänge am Hubbett schließen.
Die Bettverlängerung auf der Fahrerseite ganz herausziehen und in die
Aufnahme in der Kopfstützenhalterung einlegen.
Die Bettverlängerung auf der Beifahrerseite ganz herausziehen.
Den Haltegurt (Bild 38,1) auf der rechten Seite des Hubbettes einrasten
lassen und ggf. nachziehen.
Die seitlichen Absturzsicherungen einhängen und spannen.
Die Zusatzpolster auf den Lattenrost legen.
Die Aufstiegsleiter am Hubbett einhängen.
Die hintere Absturzsicherung einhängen und spannen.
Das Hubbett in umgekehrter Reihenfolge schließen.
Bild 36
Sicherungsgurt Hubbett
Bild 38
Haltegurt Hubbett
Reisemobil - 06/02-2 - PSL-0000-02DE
