7
Wohnen
Öffnen:
Schließen:
Dauerbelüftung
32

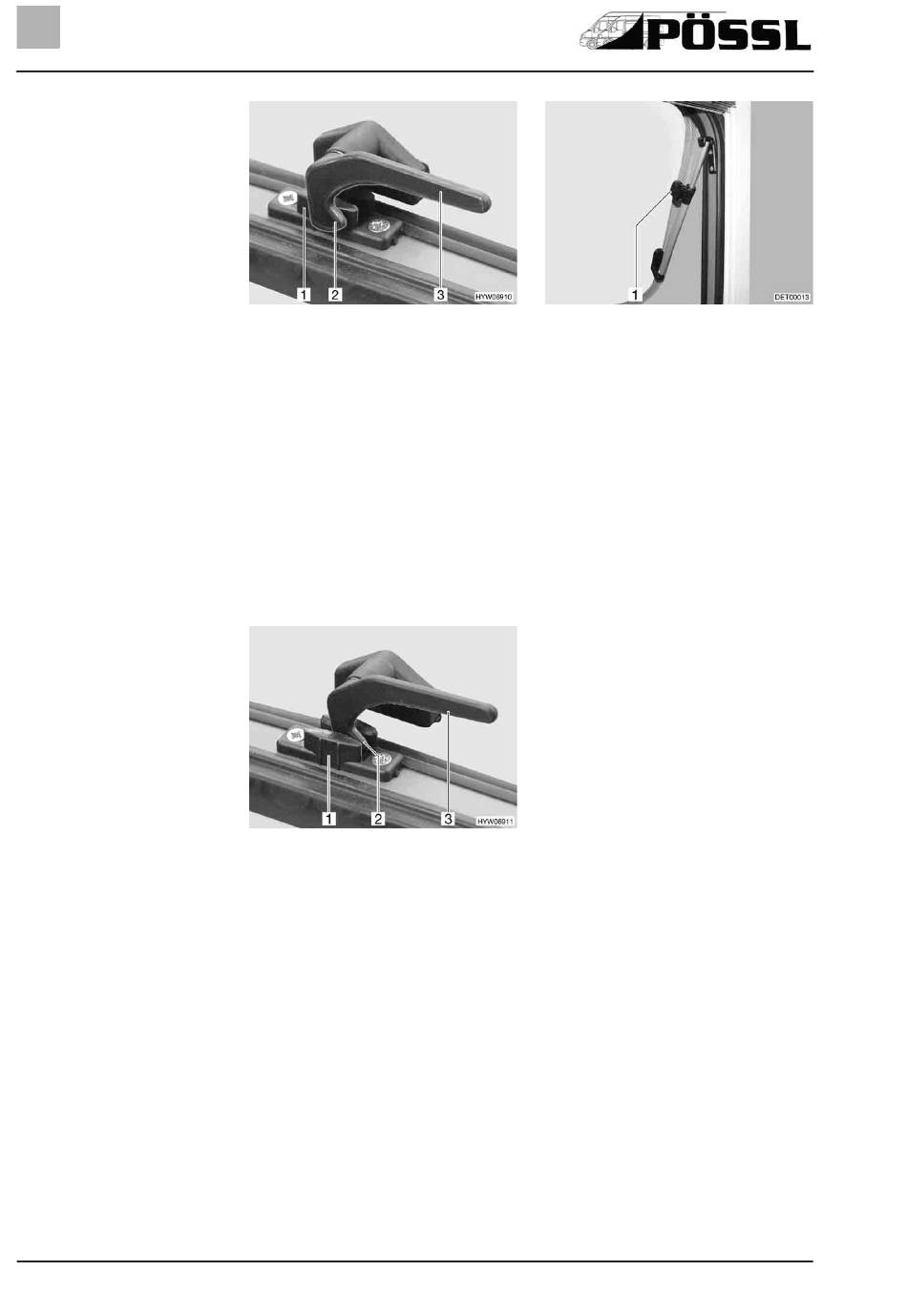

Bild 7
Verriegelungshebel in Stellung
"geschlossen"
Den Verriegelungshebel (Bild 7,3) eine viertel Umdrehung zur Fenster-
mitte hin drehen.
Ausstellfenster bis zur gewünschten Stellung öffnen und mit Rändelknopf
(Bild 8,1) feststellen.
Das Ausstellfenster bleibt in der gewünschten Stellung arretiert.
Rändelknopf (Bild 8,1) drehen, bis Arretierung freigegeben wird.
Das Ausstellfenster schließen.
Den Verriegelungshebel (Bild 7,3) eine viertel Umdrehung zum Fenster-
rahmen hin drehen. Die Verriegelungsnase (Bild 7,2) liegt auf der Innen-
seite der Fensterverriegelung (Bild 7,1).
Bild 9
Verriegelungshebel in Stellung
"Dauerbelüftung"
Mit dem Verriegelungshebel lässt sich das Ausstellfenster in 2 verschiedene
Stellungen bringen:
in Stellung "Dauerbelüftung" (Bild 9)
in Stellung "fest verschlossen" (Bild 7)
Um das Ausstellfenster in Stellung "Dauerbelüftung" zu bringen:
Den Verriegelungshebel (Bild 9,3) eine viertel Umdrehung zur Fenster-
mitte hin drehen.
Ausstellfenster leicht nach außen drücken.
Den Verriegelungshebel wieder zurückdrehen. Die Verriegelungsnase
(Bild 9,2) dabei in die Aussparung der Fensterverriegelung (Bild 9,1) ein-
fahren.
Das Ausstellfenster darf während der Fahrt nicht in Stellung "Dauerbelüftung"
stehen.
Bild 8
Ausstellfenster mit Dreh-Aus-
stellern, geöffnet
Reisemobil - 06/02-2 - PSL-0000-02DE
