9.3 Demontage der Pumpe

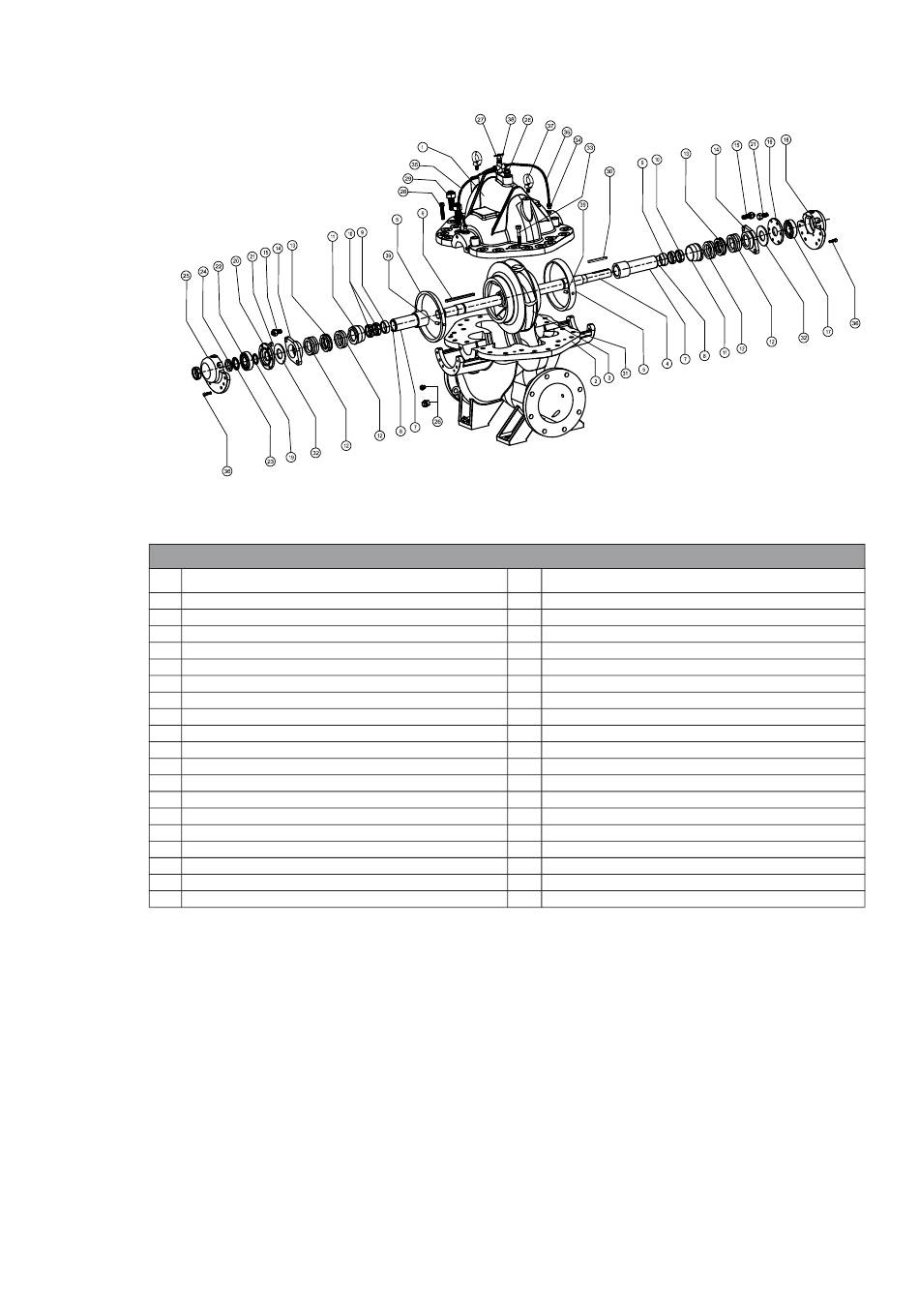

Explosionsansicht der SCP-Pumpe (Ausführung mit Stopfbuchspackung)
Ausführung mit Stopfbuchspackung
Nr.
Beschreibung
1 Gehäuseoberteil
2 Gehäuseunterteil
3 Laufrad
4 Welle
5 Laufraddichtung (Spaltring)
6 Laufrad-Passfeder
7 Wellenhülse
8 O-Ring
9 Lager-Abstandshülse
10 Hülsenmutter
11 Führungslager
12 Stopfbuchspackung
13 Laternenring
14 Stopfbuchsbrille
15 Schraube für Stopfbuchsbrille
16 Lagerabdeckung (Antriebsseite)
17 Lager (Antriebsseite)
18 Lagergehäuse (Antriebsseite)
19 Stützring
22
Nr.
Beschreibung
20 Lagerabdeckung (Nichtantriebsseite)
21 Schraube für Lagerabdeckung
22 Lager (Nichtantriebsseite)
23 Sicherungsring
24 Kontermutter
25 Lagergehäuse (Nichtantriebsseite)
26 Sechskantstopfen
27 Entlüftungshahn
28 Sechskantschraube zum Abdrücken
29 Schrauben für geteilten Flansch
30 Kupplungsschlüssel
31 Dichtung
32 Spritzring
33 Zentrierstift
34 Schraube Kupplung
35 Spülrohr für Dichtungen
36 Sechskantschraube für Lagergehäuse
37 4-Wege-Ventil
38 Sicherungsstift, Laufraddichtung
