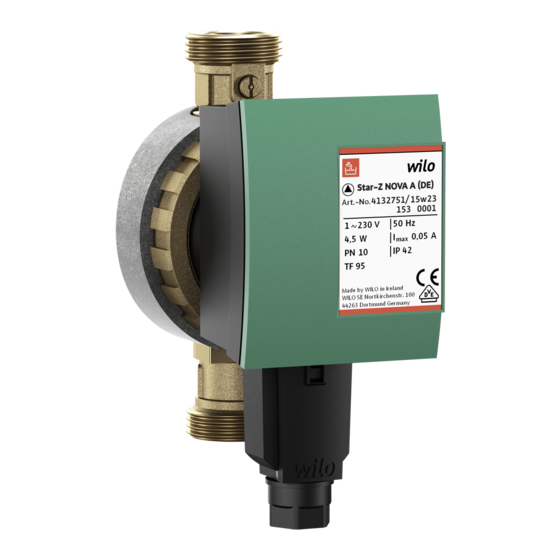

- Seite 1 Wilo-Star-Z NOVA Einbau- und Betriebsanleitung...
- Seite 2 Anschlüsse Seite 5 Ventile Seite 7 Typenschlüssel Seite 5 Anschließen Seite 9 Elektrischer Anschluss Seite 10 Sicherheit Seite 3 Funktionsweise Seite 7 Installation Seite 8 Störungen Seite 13 WILO SE 10/2012...
-
Seite 3: Sicherheit
Gefahr: Weist auf Lebensgefahr durch elektrischen Strom hin. Warnung: Weist auf mögliche Lebens- oder Verletzungsgefahr hin. Vorsicht: Weist auf mögliche Gefährdun- gen für die Pumpe oder andere Gegenstände hin. Hinweis: Hebt Tipps und Informationen hervor. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... -
Seite 4: Transport
• Stromkabel nicht knicken, einklemmen oder mit Hitzequellen in Berührung kommen las- sen. • Die Pumpe ist nach Schutzart IP 42 gegen Tropfwasser geschützt. Die Pumpe vor Spritz- wasser schützen, nicht in Wasser oder andere Flüssigkeiten eintauchen. WILO SE 10/2012... -
Seite 5: Technische Daten
Typenbezeichnung A = mit Absperrarmaturen C = mit Absperrarmaturen und anschlussfertig mit Stecker-Schaltuhr 3.2 Anschlüsse Star-Z NOVA Schraubanschluss: 15 (Rp ½") Star-Z NOVA A und Star-Z NOVA C Schraubanschluss: 15 (Rp ½") und Absperr- armaturen Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... -
Seite 6: Lieferumfang
Technische Daten 3.3 Daten Star-Z NOVA, Star-Z NOVA A, Star-Z NOVA C Netzspannung 1 ~ 230 V / 50 Hz Schutzart IP 42 Nennweite der R ½ Anschlussrohre Einbaulänge 84 mm (Typ A: 138 mm) max. zulässiger 10 bar (1000 kPa) Betriebsdruck zulässiger... -
Seite 7: Funktionsweise
Diese Umwälzpumpe ist nur für Trinkwasser geeignet. 4.2 Funktionen Ventile Die Versionen Star-Z NOVA A und Star-Z NOVA C sind auf der Druckseite mit einem Rückschlag- ventil (1) und auf der Saugseite mit einem Absperrventil (2) ausgestattet. Zum Austauschen des Motorkopfs (3) reicht es... -
Seite 8: Mechanische Installation
Vorsicht: Schmutz kann die Pumpe funk- tionsunfähig machen. Rohrsystem vor Einbau durchspülen. Hinweis: Absperrventil und Rückschlag- ventil sind bei den Versionen Star-Z NOVA A und Star-Z NOVA C vormontiert. Bei Einbau der Ver- sion Star-Z NOVA müssen diese zusätzlich montiert werden. - Seite 9 5. Überwurfmutter wieder anziehen. Absperrventil öffnen 6. Schlitz (1) mit einem Schraubendreher so dre- hen, dass er parallel zur Fließrichtung steht (nur bei Versionen Star-Z NOVA A und Star-Z NOVA C). Hinweis: Zum Schließen den Schlitz quer zur Fließrichtung stellen.
-
Seite 10: Elektrischer Anschluss
Gefahr: Arbeiten am Elektroanschluss dürfen nur von einer Elektrofachkraft ausge- führt werden. Vor dem Anschließen sicherstel- len, dass die Anschlussleitung stromlos ist. Den elektrischen Anschluss wie folgt durchführen: PE N Bild 1 Bild 2 Bild 3 Bild 4 WILO SE 10/2012... -
Seite 11: Füllen Und Entlüften
5.3 Füllen und entlüften 1. Anlage füllen. 2. Der Pumpenrotorraum entlüftet selbsttätig nach kurzer Betriebsdauer. Dabei können Geräusche auftreten. Gegebenenfalls kann ein mehrmaliges An- und Ausschalten die Entlüftung beschleunigen. Kurzzeitiger Trockenlauf schadet der Pumpe nicht. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... -
Seite 12: Wartung/Störungen
Motor können Geräusche und Rotationswechsel auftreten. Dies ist in dieser Situation ein normaler Zustand. Die einwandfreie Funktion ist nur gewährleistet wenn die Pumpe im Fördermedium läuft. Austausch des Motorkopfs Seite 9. Wartung/Störungen Servicemotor beim Fachhandwerker bestellen. WILO SE 10/2012... - Seite 13 Trockenlauf, zu wenig Absperrarmaturen über- Wasser. prüfen, sie müssen voll- ständig geöffnet sein. Luft in der Pumpe. Pumpe 5x An-/Auschal- ten, für jeweils 30 s/30 s. Hinweis: Lässt sich die Störung nicht beheben, Fachhandwerker kontaktieren. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA...
-
Seite 14: Eg-Konformitätserklärung
If the above mentioned series are technically modified without our approval, this declaration shall no longer be applicable. Si les gammes mentionnées ci-dessus sont modifiées sans notre approbation, cette déclaration perdra sa validité. Dortmund, 15.04.2009 Oliver Breuing WILO SE Quality Manager Nortkirchenstraße 100 44263 Dortmund Germany Document: 2104092.1... - Seite 15 Schweiz Bau + Bergbau Kommune Österreich EMB Pumpen AG WILO SE Bau + Bergbau Zentrale Wiener Nortkirchenstraße 100 WILO SE, Werk Hof Industrie Neudorf: Gerstenweg 7 CH-4310 Rheinfelden 44263 Dortmund Heimgartenstraße 1-3 WILO Pumpen Österreich T +41 61 83680-20 T 0231 4102-7516...
