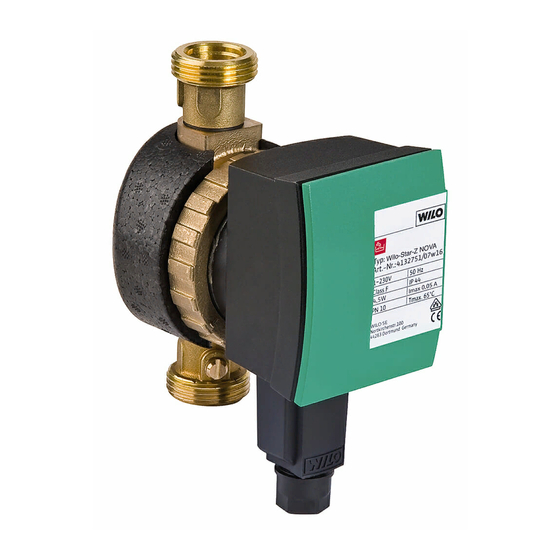

Wilo Star-Z NOVA Betriebsanleitung

Wilo Star-Z NOVA Betriebsanleitung

Brauchwasserzirkulationspumpe
Vorschau ausblenden Andere Handbücher für Star-Z NOVA:

Werbung

Wilo-Star-Z NOVA
D
Einbau- und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wilo Star-Z NOVA

  • Seite 1 Wilo-Star-Z NOVA Einbau- und Betriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Einbau- und Betriebsanleitung Motorkopf drehen oder abnehmen Seite 10 Anschlüsse Seite 6 Ventile Seite 8 Typenschlüssel Seite 6 Anschließen Seite 10 Elektrischer Anschluss Seite 11 Sicherheit Seite 3 Funktionsweise Seite 8 Installation Seite 9 Störungen Seite 17 WILO SE 10/2009...
  • Seite 3: Sicherheit

    Gefahr: Weist auf Lebensgefahr durch elektrischen Strom hin. Warnung: Weist auf mögliche Lebens- oder Verletzungsgefahr hin. Vorsicht: Weist auf mögliche Gefährdun- gen für die Pumpe oder andere Gegenstände hin. Hinweis: Hebt Tipps und Informationen hervor. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA...
  • Seite 4 Personen mit eingeschränkter Zurechnungsfähigkeit (einschließlich Kindern) oder ohne entsprechendes Fachwissen in Betrieb genommen oder bedient werden. Ausnahmen sind nur durch entsprechende Anweisung sicher- heitsverantwortlicher Personen zulässig. Der Elektroanschluss darf nur durch eine Elektrofach- kraft vorgenommen werden. WILO SE 10/2009...
  • Seite 5: Transport

    Stromkabel nicht knicken, einklemmen oder mit Hitzequellen in Berührung kommen las- sen. • Die Pumpe ist nach Schutzart IP 42 gegen Tropfwasser geschützt. Die Pumpe vor Spritz- wasser schützen, nicht in Wasser oder andere Flüssigkeiten eintauchen. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA...
  • Seite 6: Technische Daten

    Nassläufer NOVA Typenbezeichnung A = mit Absperrarmaturen C = mit Absperrarmaturen und anschlussfertig mit Stecker-Schaltuhr 3.2 Anschlüsse Star-Z NOVA Schraubanschluss: 15 (Rp 1/2") Star-Z NOVA A und Star-Z NOVA C Schraubanschluss: 15 (Rp 1/2") und Absperr- armaturen WILO SE 10/2009...
  • Seite 7: Lieferumfang

    Technische Daten 3.3 Daten Star-Z NOVA, Star-Z NOVA A, Star-Z NOVA C Netzspannung 1 ~ 230 V / 50 Hz Schutzart IP 42 Nennweite der R 1/2 Anschlussrohre Einbaulänge 84 mm (Typ A: 138 mm) max. zulässiger Betriebs- 10 bar druck zulässiger Temperatur-...
  • Seite 8: Ventile

    Die Version Star-Z NOVA C besitzt zusätzlich einen Kabelanschluss mit Stecker-Schaltuhr Seite 13. Ventile Die Versionen Star-Z NOVA A und Star-Z NOVA C sind auf der Druckseite mit einem Rückschlag- ventil (1) und auf der Saugseite mit einem Absperrventil (2) ausgestattet.
  • Seite 9: Mechanische Installation

    Vorsicht: Schmutz kann die Pumpe funk- tionsunfähig machen. Rohrsystem vor Einbau durchspülen. Hinweis: Absperrventil und Rückschlag- ventil sind bei den Versionen Star-Z NOVA A und Star-Z NOVA C vormontiert. Bei Einbau der Ver- sion Star-Z NOVA müssen diese zusätzlich montiert werden.
  • Seite 10 5. Überwurfmutter wieder anziehen. Absperrventil öffnen 6. Schlitz (1) mit einem Schraubendreher so dre- hen, dass er parallel zur Fließrichtung steht (nur bei Versionen Star-Z NOVA A und Star-Z NOVA C). Hinweis: Zum Schließen den Schlitz quer zur Fließrichtung stellen.
  • Seite 11: Elektrischer Anschluss

    Gefahr: Arbeiten am Elektroanschluss dürfen nur von einer Elektrofachkraft ausge- führt werden. Vor dem Anschließen sicherstel- len, dass die Anschlussleitung stromlos ist. Den elektrischen Anschluss wie folgt durchführen: PE N Bild 1 Bild 2 Bild 3 Bild 4 Einbau- und Betriebsanleitung Wilo-Star-Z NOVA...
  • Seite 12 Installation Bild 5 WILO-Connector wie folgt öffen: WILO SE 10/2009...
  • Seite 13: Füllen Und Entlüften

    An- und Ausschalten die Entlüftung beschleunigen. Kurzzeitiger Tro- ckenlauf schadet der Pumpe nicht. 5.4 Zeit einstellen Inbetriebnahme Die Zeitschaltuhr der Versionen Star-Z NOVA C wie folgt in Betrieb nehmen. Einstellung der Zeitschaltuhr 1 LC- Display 2 WEEK - Einstellung des Wochentages...
  • Seite 14 "MINUTE" gleichzeitig drücken. 4. Zur Einstellung der Sommerzeit "CLOCK" 3 Sekunden lang gedrückt halten. Es wird dann automatisch eine Stunde addiert. Hinweis: Zur Löschung des Speichers den Button "R" mit einem spitzen Gegenstand, z. B. einem Stift, drücken. WILO SE 10/2009...
  • Seite 15 Nur die angezeigte Ein- stellung ist davon betroffen. 5. Die Schritte 1 bis 3 für ON2/OFF2, ... , ON20/ OFF20 wiederholen. Hinweis: Erfolgt 20 Sekunden lang keine Eingabe, wird automatisch wieder das Display mit der aktuellen Uhrzeit angezeigt. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA...
  • Seite 16 ON: Hebt alle Voreinstellungen auf und schaltet die Zeitschaltuhr dauerhaft ein. AUTO ON: Die Zeitschaltuhr ist eingeschaltet und wird sich zur nächsten voreingestellten OFF-Zeit wieder abschalten. OFF: Hebt alle Voreinstellungen auf und schaltet die Zeitschaltuhr dauerhaft aus. WILO SE 10/2009...
  • Seite 17: Wartung/Störungen

    Drehen und Her- Geräusche. durch Ablagerungen aus ausspülen des Schmut- dem Wasserkreislauf. zes wiederherstellen lassen. Trockenlauf, zu wenig Absperrarmaturen über- Wasser. prüfen, sie müssen voll- ständig geöffnet sein. Hinweis: Lässt sich die Störung nicht beheben, Fachhandwerker kontaktieren. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA...
  • Seite 18: Eg-Konformitätserklärung

    If the above mentioned series are technically modified without our approval, this declaration shall no longer be applicable. Si les gammes mentionnées ci-dessus sont modifiées sans notre approbation, cette déclaration perdra sa validité. Dortmund, 15.04.2009 Oliver Breuing WILO SE Quality Manager Nortkirchenstraße 100 44263 Dortmund Germany Document: 2104092.1...
