6.1.2 Laufraddichtung
Um das Eindringen von Pumpenflüssigkeit von
Druckseite des Laufrads zur Saugseite zu ver-
hindern, ist eine Laufraddichtung vorgesehen.
Zwischen Laufraddichtung und Laufradeintritt ist
ein sehr kleiner Spalt vorgesehen. Dieser kleine
Spalt ist von grundlegender Bedeutung für eine
einwandfreie Pumpenleistung und muss regel-
mäßig mit der ursprünglichen Größe wiederherge-
stellt werden. Die Laufraddichtungen werden in
eine Nut im Gehäuseunterteil (Nut und Feder)
eingesetzt und bei der Drehbewegung vom
Gehäuseoberteil gehalten. Der Sicherungsstift zur
Laufradsicherung ist eingepresst.
6.1.3 Dichtungssystem
Um Leckagen an der Stelle zu verhindern, an der
Für Pumpenausführungen mit Stopfbuchspackung
Nr.
Teilebeschreibung
1
Welle
2
Laufrad
3
Laufrad-Passfeder
4
Hülse
5
Laufraddichtung
6
Hülsenmutter
7
Lager-Abstandshülse
8
Führungslager
9
Laternenring
10
Stopfbuchsbrille
11
Stopfbuchspackung
12
Stützring
Einbau- und Betriebsanleitung Wilo-SCP
die Welle aus dem Pumpengehäuse tritt, können
auf beiden Seiten Stopfbuchspackungen oder
Gleitringdichtungen montiert werden.
Stopfbuchse
Für SCP-Pumpen wird geflochtene Baumwolle mit
Imprägnierung aus Öl und kolloidalem Graphit
verwendet.
Gleitringdichtung
Für SCP-Pumpen werden Burgmann MG1- oder
M74-Gleitringdichtungen verwendet.
6.1.4 Drehbare Teile

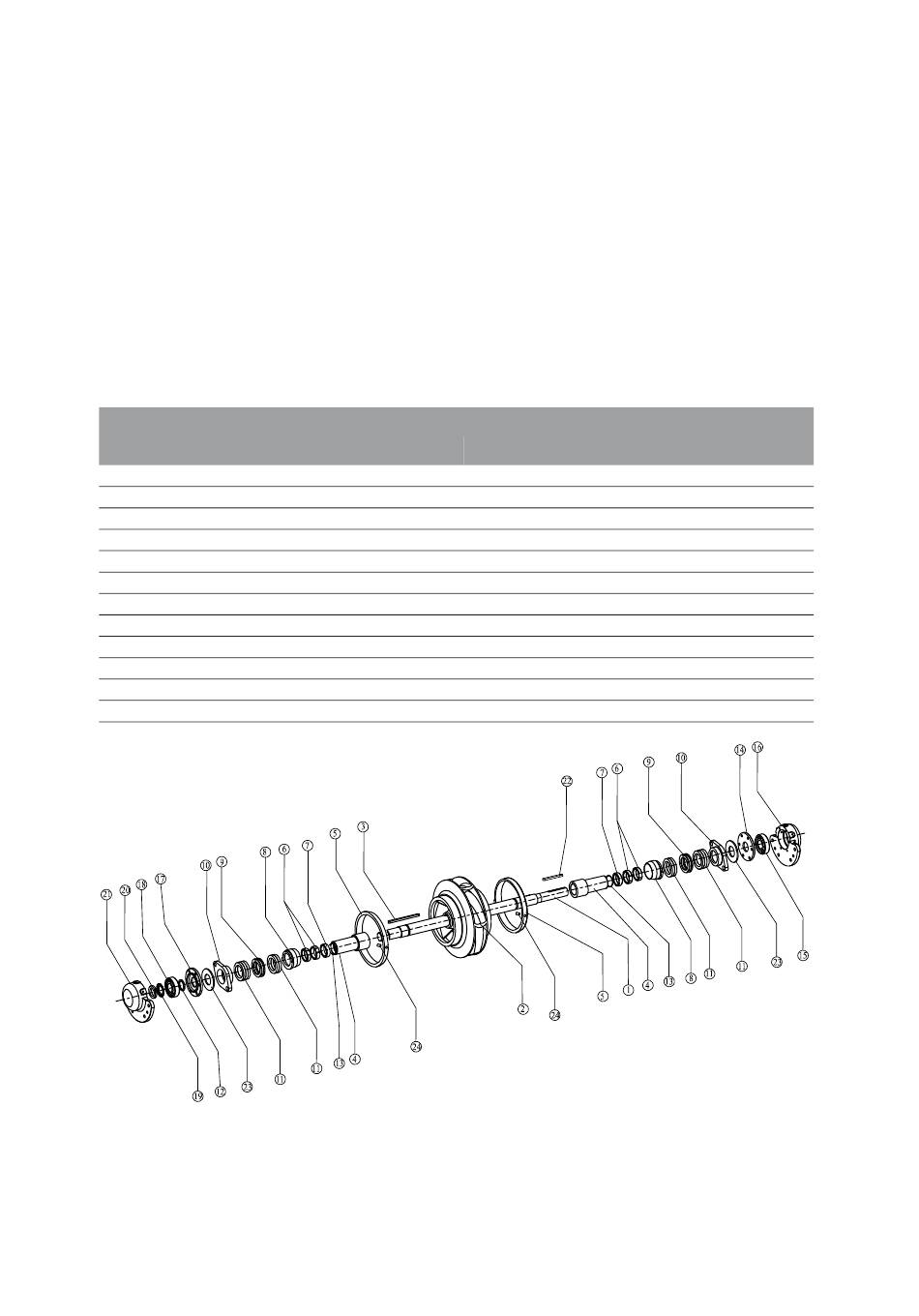

Das drehbare Teil von SCP-Pumpen setzt sich aus
folgenden Teilen zusammen
Nr.
Teilebeschreibung
13
O-Ring
14
Lagerabdeckung (Antriebsseite)
15
Lager (Antriebsseite)
16
Lagergehäuse (Antriebsseite)
17
Lagerabdeckung (Nichtantriebsseite)
18
Lager (Nichtantriebsseite)
19
Sicherungsring
20
Kontermutter
21
Lagergehäuse (Nichtantriebsseite)
22
Kupplungsschlüssel
23
Spritzring
24
Sicherungsstift, Laufraddichtung
Deutsch
9
