4. Entfernen Sie die Drehmomentstütze des Drehzahlgebers.
5. Ziehen Sie den Drehzahlgeber mit Hilfe einer Druckschraube von der Welle ab. Die
Montage des Drehzahlgebers
1. Demontieren Sie die Kupplung auf der DE‑Seite.
2. Schrauben Sie einen geeigneten Hebel an der Gewindebohrung an der Stirnseite des
3. Drehen Sie den Läufer mit dem Hebel. Das erforderliche Drehmoment beträgt etwa 200 Nm.
4. Wenn der Höhenschlag des Wellenzapfens größer als 0,1 mm ist, demontieren Sie den
5. Montieren Sie den neuen Drehzahlgeber.
6. Montieren Sie die Drehmomentstütze des Drehzahlgebers.
7. Stecken Sie den Stecker in die Buchse.
SIMOTICS HT Series HT-direct 1FW4...3......A
Betriebsanleitung 11/2018
Vorgehensweise ist abhängig vom angebauten Drehzahlgeber.
Drehzahlgeber "Heidenhain EQN 425"
– Drehen Sie die Schraube M5x50 heraus.
– Drehen Sie nacheinander einen Gewindestift M5x10 und eine Schraube M6x70 hinein.
Dadurch löst sich der Drehzahlgeber-Konus am Wellenzapfen.
– Nehmen Sie den Drehzahlgeber ab.
Drehzahlgeber "Hübner-Berlin HOG10, HOG11 und HMG111"
– Drehen Sie die Schraube M6x25 heraus.
– Drehen Sie die Schraube M8x60 hinein. Dadurch löst sich die Geberhohlwelle von dem
Wellenzapfen.
– Nehmen Sie den Drehzahlgeber ab.

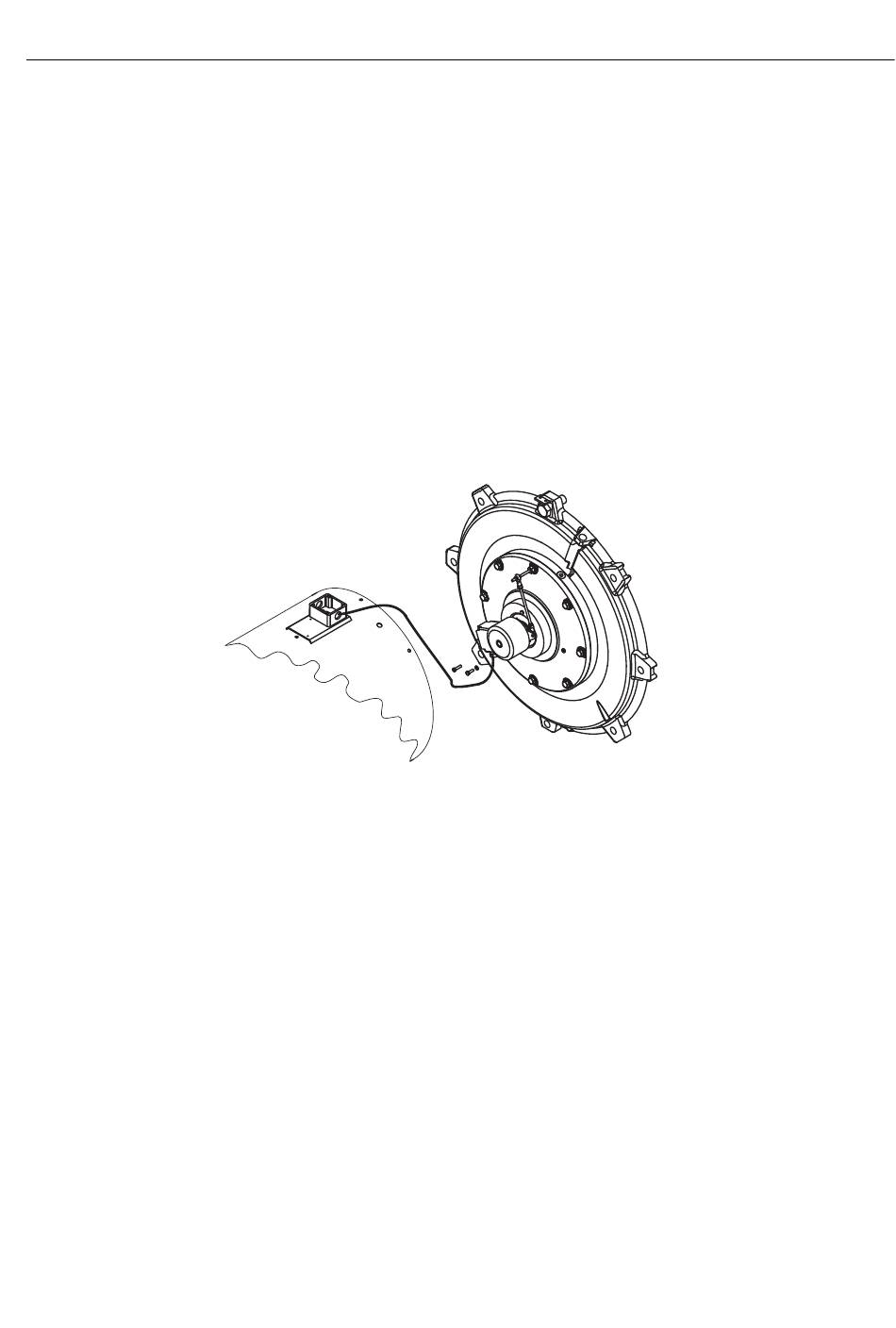

Bild 9-2
Drehzahlgeber-Tausch
Wellenendes fest. Sie können dazu die Zentrierbohrung des Wellenendes nutzen.
Messen Sie dabei den Höhenschlag des Wellenzapfens. Der Höhenschlag muss kleiner
als 0,1 mm beim Drehen des Läufers sein.
Berührungsschutz mit dem äußeren Lagerdeckel. Justieren Sie den Wellenzapfen mit den
drei Gewindestiften so, dass der Höhenschlag des Wellenzapfens kleiner als 0,1 mm beim
Drehen des Läufers ist. Montieren Sie den äußeren Lagerdeckel mit Berührungsschutz.
Instandhaltung
9.2 Instandsetzung
103
