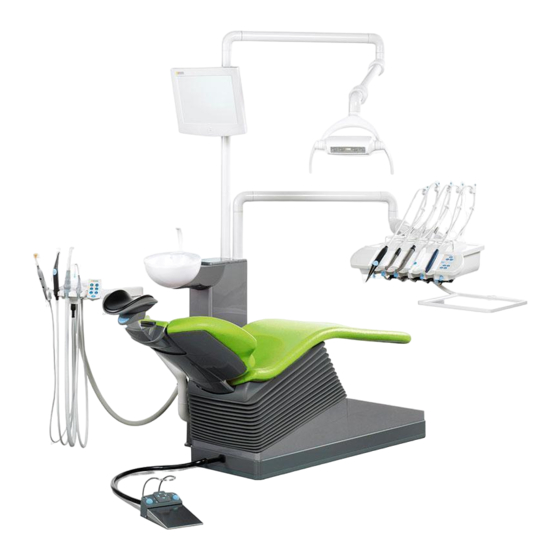

Allgemeine Hinweise Sirona Dental Systems GmbH Installationsvoraussetzungen C8 / C8 Turn Allgemeine Hinweise Über dieses Dokument Diese Unterlage beschreibt die Installationsvoraussetzun- gen der Behandlungseinheiten C8 / C8 Turn / C8 Turn. Die anschließende Installation wird in folgenden Installati- onsanleitungen beschrieben: •...
Sollte dies unvermeidlich sein, ist das Gerät zu Aus Gründen der Produktsicherheit darf dieses beobachten, um den bestimmungsgemäßen Betrieb zu Erzeugnis nur mit Original-Zubehör von Sirona oder überprüfen. von Sirona freigegebenem Zubehör Dritter betrieben werden. Der Benutzer trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör.
Sirona Dental Systems GmbH 1 Vorbereitungen Installationsvoraussetzungen C8 / C8 Turn 1.2 Anschluss an die öffentliche Trinkwasserversorgung Behandlungseinheit mit Trennung zur öffentlichen Trinkwasserversorgung Die Behandlungseinheit erfüllt, sofern mit einer Desinfektionsanlage ausgestattet, die Anforderungen der EN 1717 (freier Auslauf mit Trennstrecke ≥ 20 mm) und des DVGW (Deutscher Verein des Gas- und Wasserfaches e.V).
Sirona Dental Systems GmbH 1 Vorbereitungen Installationsvoraussetzungen C8 / C8 Turn 1.4 Versorgungsleitungen im Anschlussfeld Mitte Basisplatten- durchbruch zum Fußboden Fußende 7, 6 3/8” min. 500 mm max. max. max. 20” 5 mm 60 mm 5 mm 3/16” 2 3/8”...
Seite 10
Zum Fixieren der Rohrenden im Installationsfeld Wasserabfluss DN40 HT-PP DIN 19560 empfehlen wir eine Installationsschablone. Diese (Polypropylen, Innendurchmesser 36,5mm!) können Sie unter REF 33 15 830 bei Sirona bestellen. Installationsrohr, DN40 HT-PP DIN 19560 Mit Hilfe obiger Skizze (nicht maßstäblich!) kann im (Polypropylen 40mm!) Bedarfsfall die Schablone auch selbst angefertigt werden.
Seite 11
Sirona Dental Systems GmbH 1 Vorbereitungen Installationsvoraussetzungen C8 / C8 Turn Versorgungsleitungen im Anschlussfeld 3 / 8 “ , 5 m Ø 3 6 < 6 < 2 8 “ Ø < 5 m 6 “ < 3 / 1 “...
1 Vorbereitungen Sirona Dental Systems GmbH Installationsvoraussetzungen C8 / C8 Turn 1.5 Unterflurmontage der SIVISION Anschlüsse SIVISION L15, L37, L38, Audio Schutzleiter Wichtige Information für den Installateur Biegen Sie den Draht der Leitungen L37 und L38 am vorderen Ende der Leitungen zu einem Haken.
Sirona Dental Systems GmbH 1 Vorbereitungen Installationsvoraussetzungen C8 / C8 Turn 1.6 Montageplatten C8 (nicht für C8 Turn) Montageplatte REF 58 26 511 Für besonders unebene Bodenverhältnisse ist eine Montageplatte aus Stahl erhältlich, die die Unebenheiten des Bodens ausgleicht (REF 58 26 511).
1 Vorbereitungen Sirona Dental Systems GmbH Installationsvoraussetzungen C8 / C8 Turn 1.7 Demonstrations-Stuhlplatte C8 Turn Demonstrations-Stuhlplatte Turn REF 59 46 269 Für Böden, die eine feste Verbindung des Gerätes nicht zulassen (z. B. Messebetrieb), ist eine Montage auf einer Demonstrations-Stuhlplatte aus Stahl möglich (REF 59 46 269).
2 Maße, technische Daten Sirona Dental Systems GmbH 2.1 C8 1:20 Installationsvoraussetzungen C8 / C8 Turn 2.1 C8 1:20 Empfohlene Abstände zu Schrank oder Wand 1300 1700 51 3/16” 67” 2500 98 7/16” Gefahrenhinweis: Die hier montierte Leuchte und das Arztelement haben einen größeren...
Seite 17
Sirona Dental Systems GmbH 2 Maße, technische Daten Installationsvoraussetzungen C8 / C8 Turn 2.1 C8 1:20 1:20 Mit langem Tragarm für das Arztelement LEDview SIROLUX 10° Höhe der Leuchte mit 3 1/2” SIVISION an Schwenkarm bzw. Leuchtenaufbaustange 65° 1950 76 3/4”...
Seite 19
Sirona Dental Systems GmbH 2 Maße, technische Daten Installationsvoraussetzungen C8 / C8 Turn 2.1 C8 1:20 1:20 Mit kurzem Tragarm für das Arztelement LEDview SIROLUX 10° Höhe der Leuchte mit SIVISION an 3 1/2” Schwenkarm bzw. Leuchtenaufbaustange 65° 1950 76 3/4”...
2 Maße, technische Daten Sirona Dental Systems GmbH 2.4 C8 Turn 1:20 Installationsvoraussetzungen C8 / C8 Turn 2.4 C8 Turn 1:20 Empfohlene Abstände zu Schrank oder Wand 1600 1600 63” 63” 2500 98 7/16” Gefahrenhinweis: Die hier montierte Leuchte und das Arztelement haben einen größeren...
Seite 25
Sirona Dental Systems GmbH 2 Maße, technische Daten Installationsvoraussetzungen C8 / C8 Turn 2.4 C8 Turn 1:20 Turn 1:20 Mindestabstände für Konvertierung von Rechtshänder nach Linkshänder-Behandlungseinheit und umgekehrt 2700x2650mm 1050 1050 41 3/8” 41 3/8” 1600 1600 63” 63” 1234 48 1/2”...
Seite 26
2 Maße, technische Daten Sirona Dental Systems GmbH 2.4 C8 Turn 1:20 Installationsvoraussetzungen C8 / C8 Turn Turn 1:20 Mindestabstände für Konvertierung von Rechtshänder nach Linkshänder-Behandlungseinheit und umgekehrt in schmalen Räumen 3650x2100mm 1050 1050 41 3/8” 41 3/8” Abstellfläche max. 900mm hoch 2134 84”...
Seite 27
Sirona Dental Systems GmbH 2 Maße, technische Daten C8 / C8 Turn 1:20 Installationsvoraussetzungen C8 / C8 Turn 2.4 C8 Turn 1:20 Turn 1:20 Identische Arbeitsbedingungen für Rechts- und Linkshänder: Position für Rechtshänder 1050 1050 41 3/8” 41 3/8” 1600 1600 63”...
Seite 28
2 Maße, technische Daten C8 / C8 Turn 1:20 Sirona Dental Systems GmbH 2.4 C8 Turn 1:20 Installationsvoraussetzungen C8 / C8 Turn Turn 1:20 Identische Arbeitsbedingungen für Rechts- und Linkshänder: Position für Linkshänder 1050 1050 41 3/8” 41 3/8” 1600 1600 63”...
Seite 29
Sirona Dental Systems GmbH 2 Maße, technische Daten C8 / C8 Turn 1:20 Installationsvoraussetzungen C8 / C8 Turn 2.4 C8 Turn 1:20 Turn 1:20 LEDview SIROLUX 10° Höhe der Leuchte mit SIVISION an 8 1/4” Schwenkarm bzw. Leuchtenaufbaustange 65° 1950 76 3/4”...
Elektromagnetische Verträglichkeit / C8 Turn 3.1 Zubehör ..........................3.2 Elektromagnetische Aussendung ..................3.3 Störfestigkeit .......................... 3.4 Schutzabstände ........................HINWEIS Der C8 / C8 Turn erfüllt die Anforderungen an die elektromagnetische Verträglichkeit (EMV) gemäß IEC 60601-1-2. Der C8 / C8 Turn wird im Folgenden „GERÄT“ genannt. Die Beachtung der nachstehenden Angaben gewährleisten den sicheren Betrieb unter EMV-Gesichtspunkten.
Zweiter Schutzleiter 2,5 mm , 10m Sirona • Das GERÄT darf nur mit dem von Sirona freigegebe- nen Zubehör und Ersatzteilen betrieben werden. Nicht freigegebenes Zubehör und Ersatzteile können zu ei- ner erhöhten Aussendung oder zu einer reduzierten Störfestigkeit führen.
3 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH Installationsvoraussetzungen C8 / C8 Turn 3.2 Elektromagnetische Aussendung Das GERÄT ist für den Betrieb in der unten angegebenen Der Kunde oder der Anwender des GERÄTS sollte sicher- elektromagnetischen Umgebung bestimmt. stellen, dass es in einer solchen Umgebung benutzt wird.
Sirona Dental Systems GmbH 3 Elektromagnetische Verträglichkeit Installationsvoraussetzungen C8 / C8 Turn 3.3 Störfestigkeit Das GERÄT ist für den Betrieb in der unten angegebenen Der Kunde oder der Anwender des GERÄTS sollte sicher- elektromagnetischen Umgebung bestimmt. stellen, dass es in einer solchen Umgebung benutzt wird.
Seite 38
3 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH Installationsvoraussetzungen C8 / C8 Turn Störfestigkeits-Prü- IEC 60601-1-2 Prüfpegel Übereinstimmungspegel Elekromagnetische Umgebung - fungen Leitlinien Tragbare und mobile Funkgeräte wer- den in keinem geringeren Abstand zum GERÄT einschließlich der Lei- tungen als dem empfohlenen Schutz- abstand verwendet, der nach der für...
Sirona Dental Systems GmbH 3 Elektromagnetische Verträglichkeit Installationsvoraussetzungen C8 / C8 Turn 3.4 Schutzabstände Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem GERÄT GERÄT ist für den Betrieb in einer elektromagneti- schen Umgebung bestimmt, in der gestrahlte HF-Störgrö- ßen kontrolliert werden. Der Kunde oder der Anwender GERÄT...
