3 Bauseitige Installation
3.4 Überflurmontage der Versorgungsleitungen
12
3.4
Überflurmontage der Versorgungsleitungen
Überflurmontage der Versorgungsleitungen
Alternative Leitungsführung Über- und Unterflurmontage
Die Versorgungsleitungen können über dem Fußboden
(Überflurmontage) oder durch den Fußboden (Unterflurmontage) verlegt
werden.
Zur Verlegung der Versorgungsleitungen durch den Fußboden, siehe
„Unterflurmontage der Versorgungsleitungen" [ → 13].
✔
Für den Anschluss ist der Nachrüstsatz „Überflurmontage"
(Bestell-Nr.: 62 05 004) erforderlich.

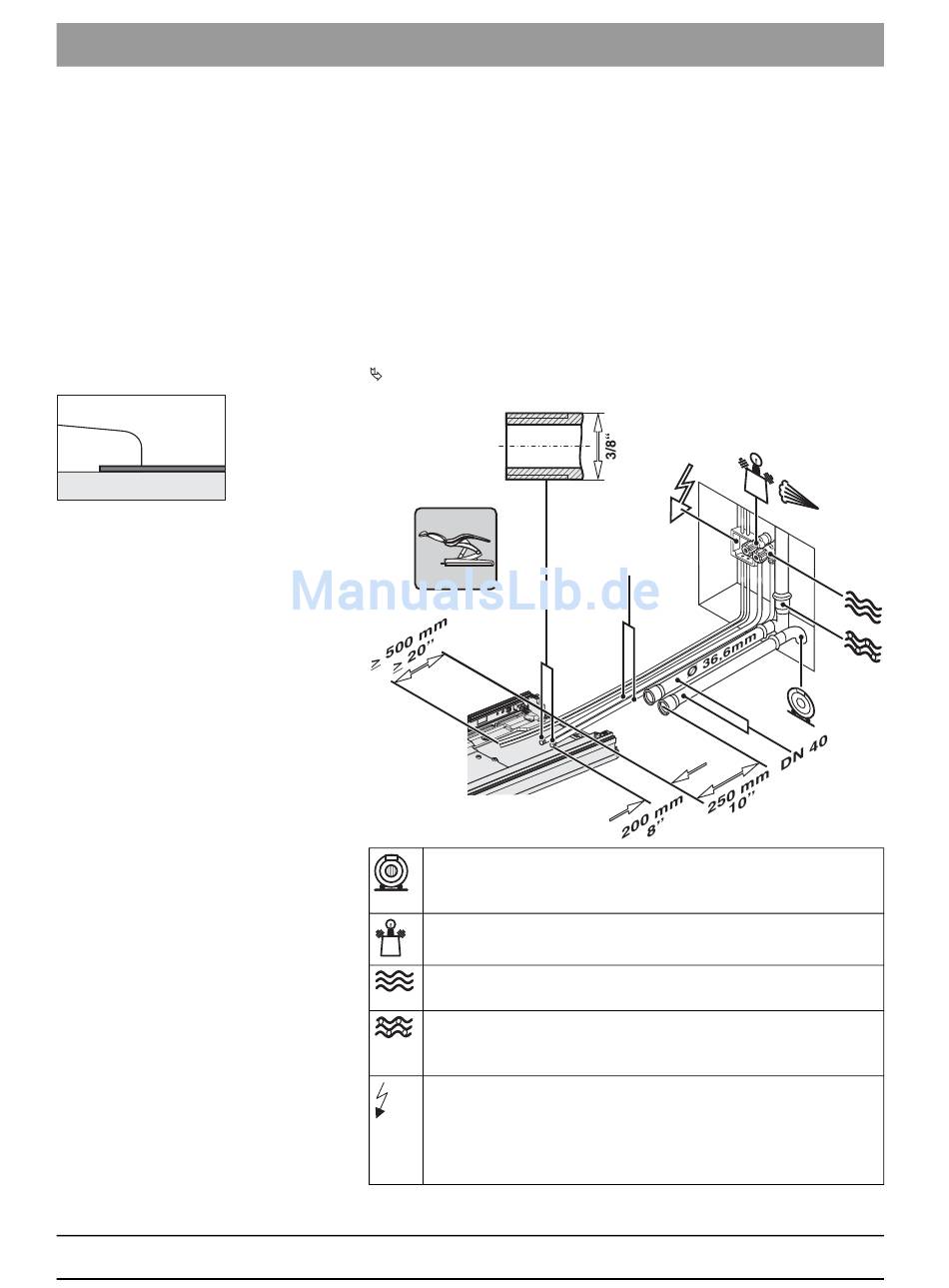

➢ Verlegen Sie die Versorgungsrohrenden, Eckventile und Leitungen
nach Abbildung.
Die Versorgungsleitungen sind verlegt.
Saugleitung
DN40 HT-PP ISO 8283-3
(Polypropylen, Innendurchmesser 36,5 mm)
Druckluftzuführung
Rohr 10x1 mm, Eckventil Ausgang 3/8"
Wasserzufluss
Rohr 10x1 mm, Eckventil Ausgang 3/8"
Wasserabfluss
DN40 HT-PP ISO 8283-3
(Polypropylen, Innendurchmesser 36,5 mm)
Netzleitung
3x1,5 mm
Sicherungsautomat: bei 230 VAC: 16 A träge
bei 100-115 VAC: 20 A träge
Empfehlung: Sicherungsautomat Typ B
Installationsvoraussetzungen TENEO
m
m
x 1
1 0
C u
2
