Montage Mit Gemü Einschweißhülse - Gemü 3030 mFlow Betriebsanleitung

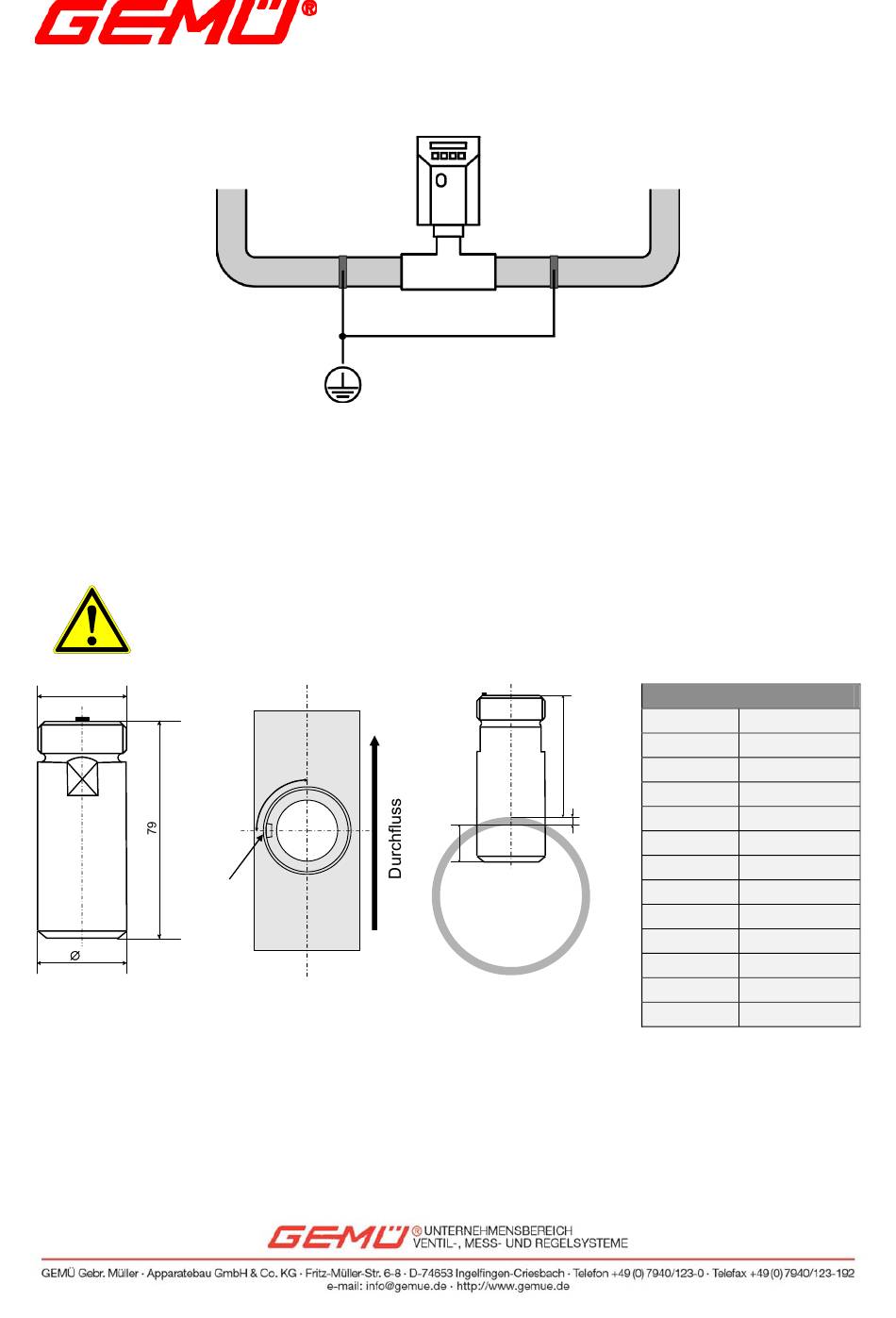

Anlagenbedingt können Potentialunterschiede zwischen Rohrleitung und Bezugserde auf-
treten. Um diese zu beseitigen, die Rohrleitung vor und nach dem Durchflussmesser er-
den.
4.1.1. Montage mit GEMÜ Einschweißhülse
Einschweißhülse nicht mit eingebautem Durchflussmesser einschweißen.
M 33 x 2
Arretierungsnase
32,8
Abbildung 1
Die Einbautiefe L errechnet sich aus folgender Formel:
S = Wandstärke der Rohrleitung
T = Kann aus Tabelle Einbaumaße für jeweilige Rohrleitung entnommen werden
Bedienungsanleitung
Magnetisch - Induktiver Durchflussmesser
GEMÜ 3030 mFlow
90°
Abbildung 2
L
S
T
Abbildung 3
L = 79 - S - T
Tabelle Einbaumaße
DN T [mm]
25 4,5
32 6,0
40 7,2
50 8,3
65 10,0
80 12,0
100 14,5
125 17,5
150 20,5
200 27,0
250 33,0
300 39,5
