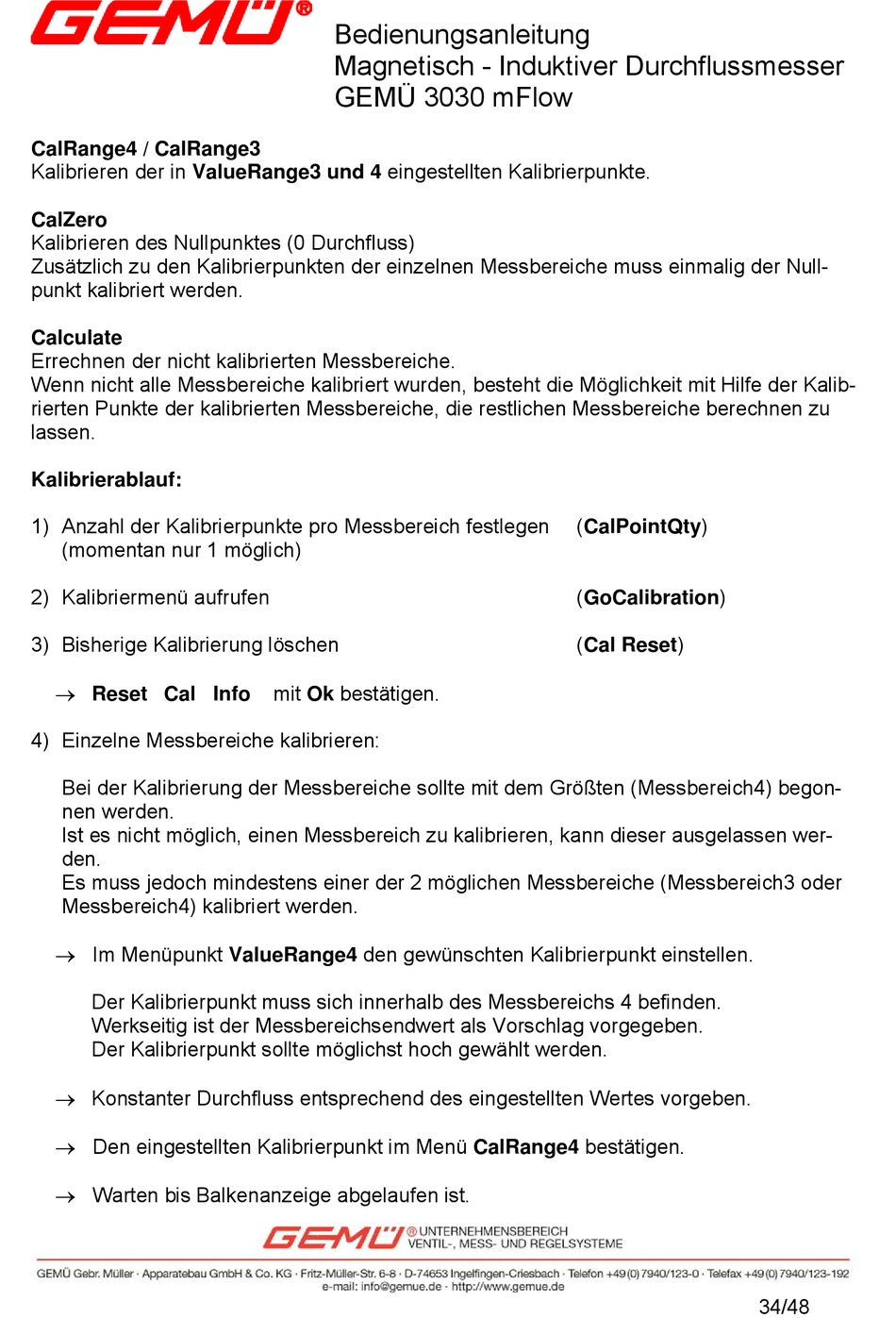

Gemü 3030 mFlow Betriebsanleitung Seite 34

Magnetisch - induktiver durchflussmesser
Vorschau ausblenden Andere Handbücher für 3030 mFlow:
Inhaltsverzeichnis

Werbung

CalRange4 / CalRange3
Kalibrieren der in ValueRange3 und 4 eingestellten Kalibrierpunkte.
CalZero
Kalibrieren des Nullpunktes (0 Durchfluss)
Zusätzlich zu den Kalibrierpunkten der einzelnen Messbereiche muss einmalig der Null-
punkt kalibriert werden.
Calculate
Errechnen der nicht kalibrierten Messbereiche.
Wenn nicht alle Messbereiche kalibriert wurden, besteht die Möglichkeit mit Hilfe der Kalib-
rierten Punkte der kalibrierten Messbereiche, die restlichen Messbereiche berechnen zu
lassen.
Kalibrierablauf:
1) Anzahl der Kalibrierpunkte pro Messbereich festlegen
(momentan nur 1 möglich)
2) Kalibriermenü aufrufen
3) Bisherige Kalibrierung löschen
 Reset Cal Info
4) Einzelne Messbereiche kalibrieren:
Bei der Kalibrierung der Messbereiche sollte mit dem Größten (Messbereich4) begon-
nen werden.
Ist es nicht möglich, einen Messbereich zu kalibrieren, kann dieser ausgelassen wer-
den.
Es muss jedoch mindestens einer der 2 möglichen Messbereiche (Messbereich3 oder
Messbereich4) kalibriert werden.
 Im Menüpunkt ValueRange4 den gewünschten Kalibrierpunkt einstellen.
Der Kalibrierpunkt muss sich innerhalb des Messbereichs 4 befinden.
Werkseitig ist der Messbereichsendwert als Vorschlag vorgegeben.
Der Kalibrierpunkt sollte möglichst hoch gewählt werden.
 Konstanter Durchfluss entsprechend des eingestellten Wertes vorgeben.
 Den eingestellten Kalibrierpunkt im Menü CalRange4 bestätigen.
 Warten bis Balkenanzeige abgelaufen ist.
Bedienungsanleitung
Magnetisch - Induktiver Durchflussmesser
GEMÜ 3030 mFlow
mit Ok bestätigen.
(CalPointQty)
(GoCalibration)
(Cal Reset)
34/48
