Gemü 3030 mFlow Betriebsanleitung Seite 9

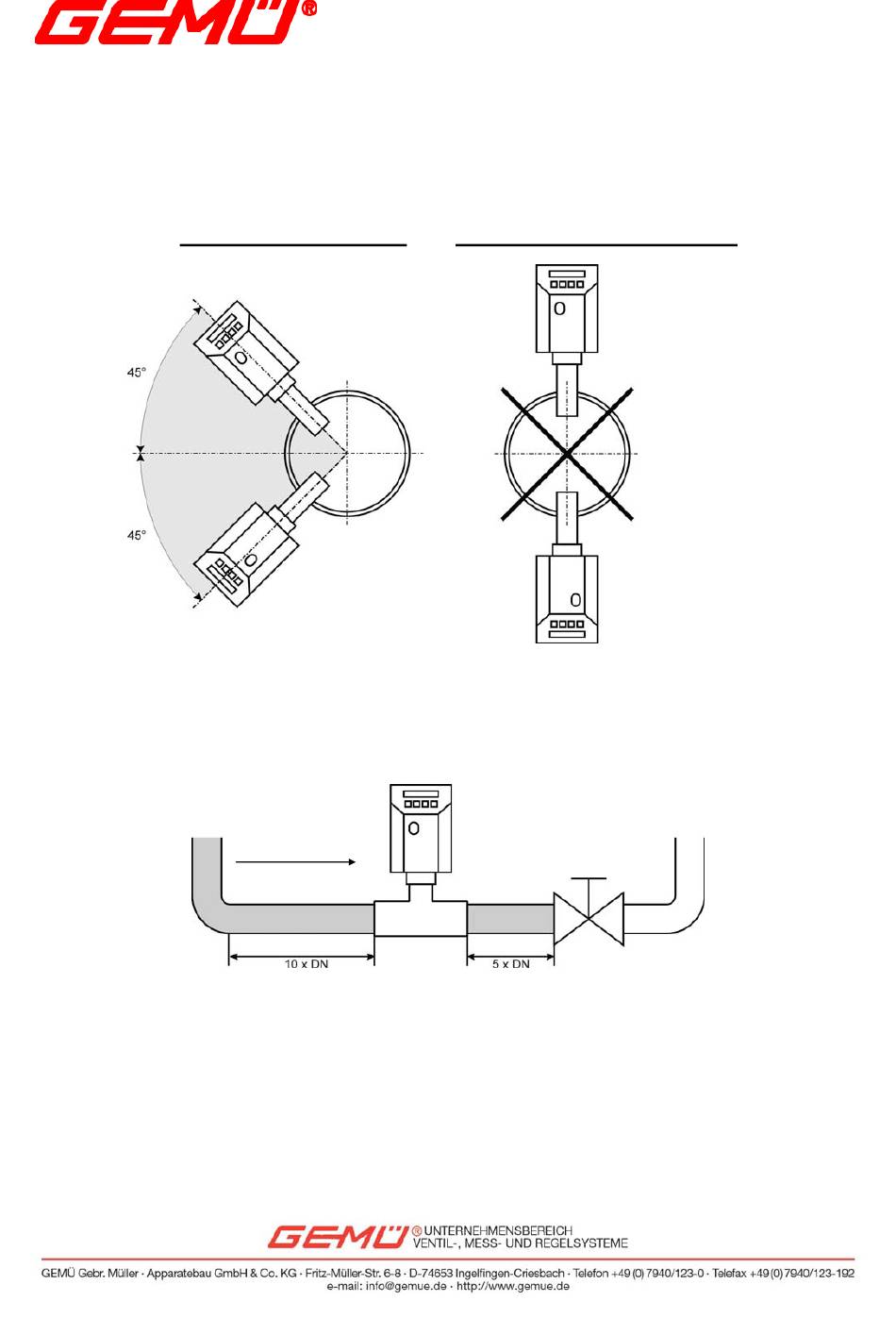

Zusätzlich sollte der Durchflussmesser in horizontaler Einbaulage seitlich in dem unten
angegebenen Bereich angebracht werden.
Bevorzugte Einbaulage
Um Verwirbelungen durch Leitungskrümmungen zu vermeiden, die das Messergebniss
verfälschen können, sollte eine gerade Einlaufstrecke von 10 x DN und eine gerade Aus-
laufstrecke von 5 x DN vorgesehen werden.
Das Elektronikgehäuse mit dem Display ist um 370° drehbar.
Bedienungsanleitung
Magnetisch - Induktiver Durchflussmesser
GEMÜ 3030 mFlow
Durchfluss
Nichtempfohlene Einbaulage
Gefahr von
Lufteinschlüssen
Gefahr von
Feststoffab-
lagerungen
9/48
