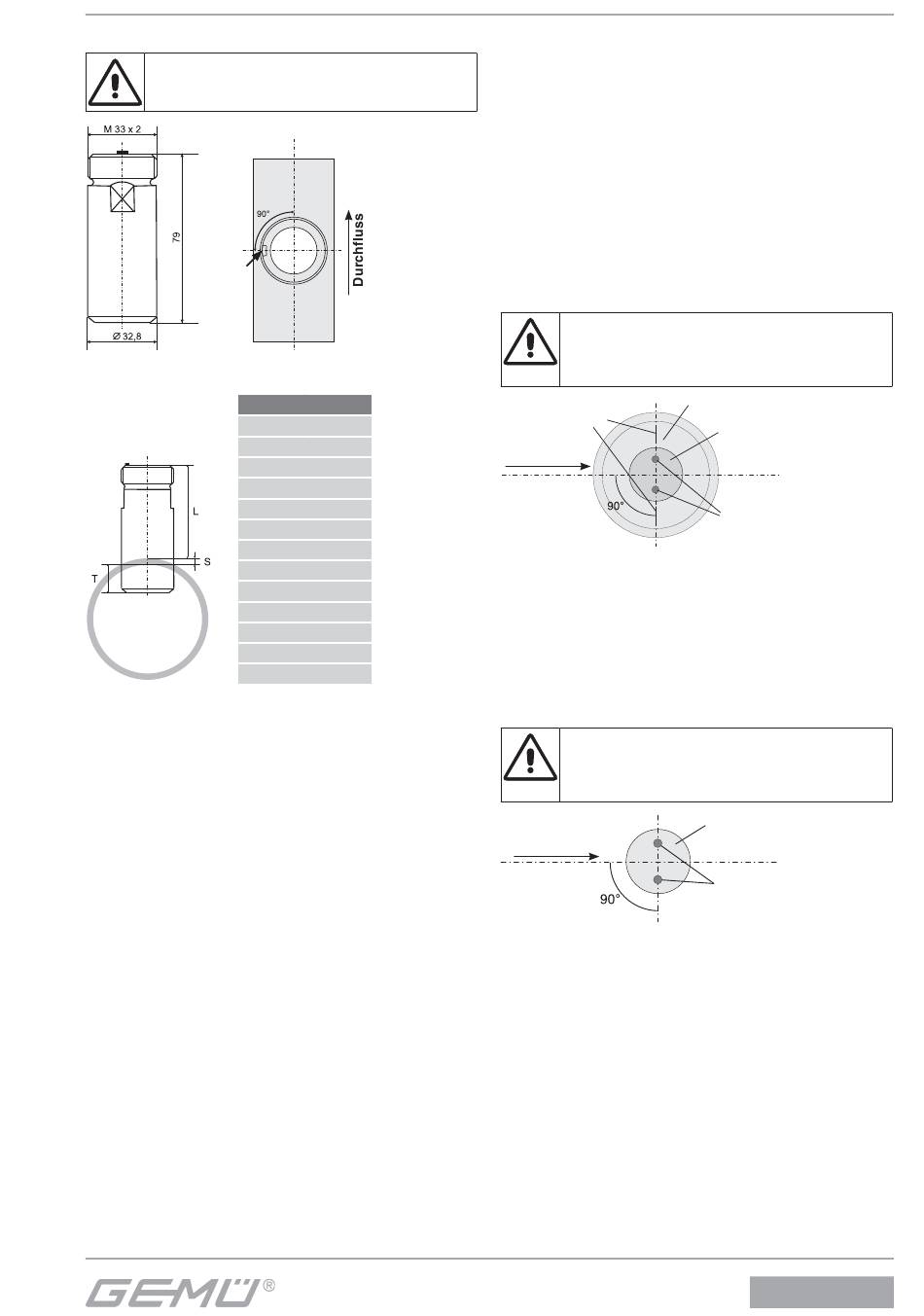

4.1.1 Montage mit GEMÜ Einschweißhülse
Einschweißhülse nicht mit eingebautem
Durchflussmesser einschweißen!
Arretie-
rungs-
nase
Abbildung 1
Tabelle Einbaumaße
Abbildung 3
Die Einbautiefe L errechnet sich aus folgender Formel:
L = 79 - S - T
S = Wandstärke der Rohrleitung
T = Kann aus Tabelle Einbaumaße für jeweilige Rohrleitung
entnommen werden
1. Bohrung ø 33 in Rohrleitung bohren.
2. Einschweißhülse (Abbildung 1) in die Bohrung stecken.
3. Arretierungsnase 90° zur Durchfl ussrichtung ausrichten
(Abbildung 2).
4. Einschweißhülse mit dem der Nennweite entsprechenden
Einbaumaß (Abbildung 3, siehe Tabelle Einbaumaße) sen-
krecht zur Rohrleitungsachse einschweißen.
5. Durchfl ussmesser aufstecken (Arretierungsnase gegen
Verdrehen beachten).
6. Durchfl ussmesser mit der Überwurfmutter (M33x2, SW36)
auf der Einschweißhülse befestigen.
Abbildung 2
DN T [mm]
25 4,5
32 6,0
40 7,2
50 8,3
65 10,0
80 12,0
100 14,5
125 17,5
150 20,5
200 27,0
250 33,0
300 39,5
4.1.2 Montage mit GEMÜ Durchgangshülse
1. Durchgangsgehäuse in die Leitung einbauen.
2. Durchfl ussmesser aufstecken (Arretierungsnase gegen
Verdrehen beachten).
3. Durchfl ussmesser mit der Überwurfmutter (M33x2, SW36)
auf dem Durchgangsgehäuse befestigen.
4.1.3 Montage mit GEMÜ Zwischenbaufl ansch
1. Zwischenbaufl ansch in die Leitung einbauen.
2. Durchfl ussmesser aufstecken (Arretierungsnase gegen
Verdrehen beachten).
3. Durchfl ussmesser mit der Überwurfmutter (M33x2, SW36)
auf dem Zwischenbaufl ansch befestigen.

4.1.4 Montage mit Tuchenhagen Varivent

Die Elektroden des Sensors müssen immer
genau quer zur Durchflussrichtung des Mediums
ausgerichtet werden, um eine genaue Messung zu
ermöglichen.
Markierungen
Durchfl uss
Ansicht von
Unterseite
des Sensors
1. Varivent In-Line Gehäuse in die Rohrleitung einschweißen.
®
2. Durchfl ussmesser mit aufgeschweißter Verschlussplatte auf
das Gehäuse setzen.
3. Auf richtige Ausrichtung des Sensors achten (Elektroden /
Markierungen 90° zur Durchfl ussrichtung).
4. Durchfl ussmesser mit dem Klemmring auf dem Gehäuse
befestigen.
4.1.5 Montage mit Neumo BioControl
Die Elektroden des Sensors müssen immer
genau quer zur Durchflussrichtung des Mediums
ausgerichtet werden, um eine genaue Messung zu
ermöglichen.
Durchfl uss
Ansicht von
Unterseite
des Sensors
1. BioControl Durchgangsgehäuse in die Rohrleitung einsch-
®
weißen.
2. Durchfl ussmesser mit aufgeschweißter Verschlussplatte
auf das BioControl Durchgangsgehäuse setzen.
®
3. Auf richtige Ausrichtung des Sensors achten (Elektroden
90° zur Durchfl ussrichtung).
4. Durchfl ussmesser auf dem Gehäuse festschrauben.
7 / 40
In-Line Gehäuse
®
Verschlussplatte
Sensor
Elektroden
Durchgangsgehäuse
®
Sensor
Elektroden
3030 mFlow
