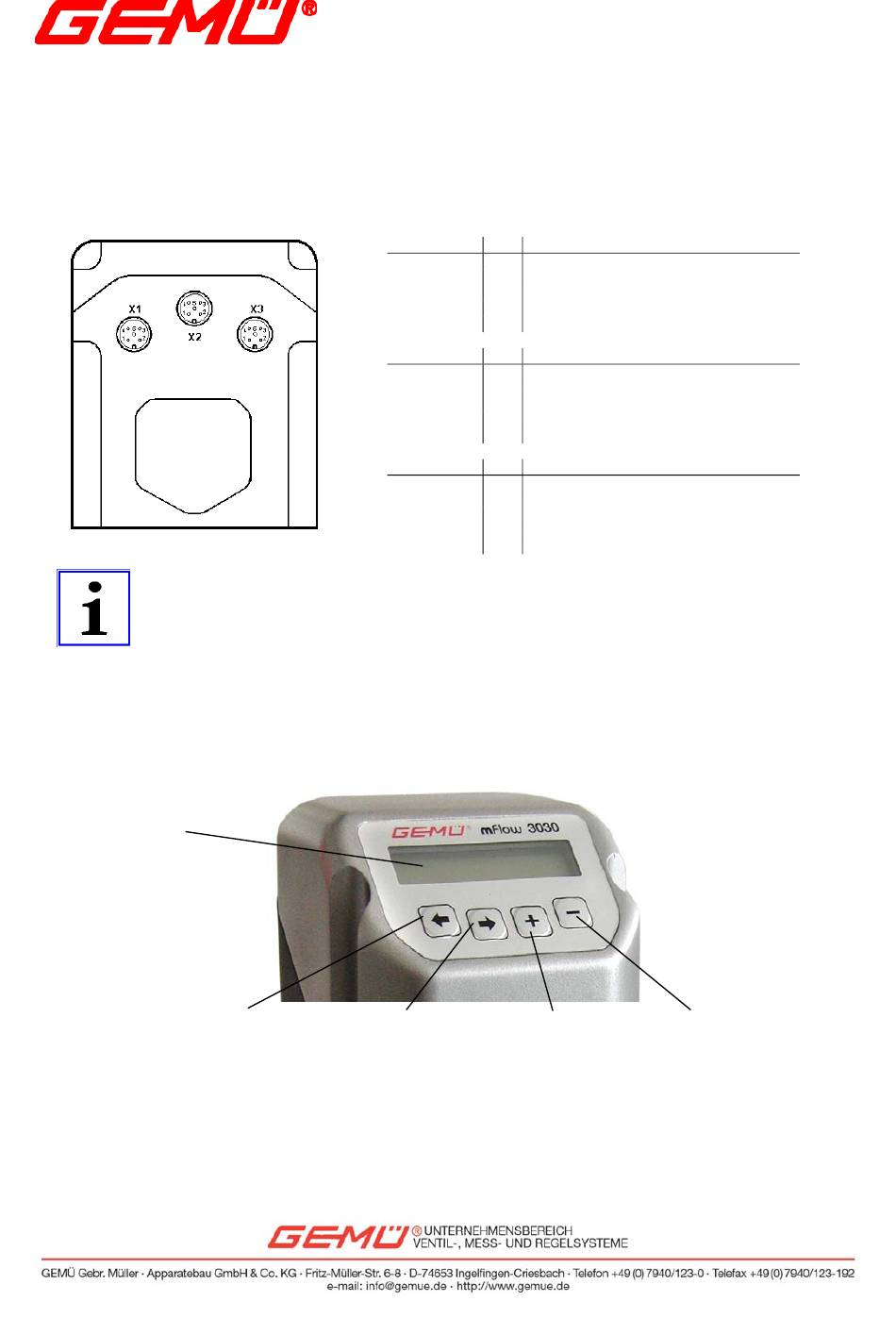

5. Elektrische Anschlüsse
Sämtliche elektrischen Anschlüsse sind als 5-polige M12 Anschlusstecker auf der Rück-
seite des Durchflussmessers angebracht.
Bei der Profibus-DP Ausführung fällt die RS-232 Schnittstelle weg.

6. Bedienung

6.1.

Bedien- und Anzeigenelemente

Display 2-zeilig
Zurück-Taste
6.2. Menüebenen
Der GEMÜ 3030 mFlow beinhaltet zwei Menüebenen. Dies sind die Arbeitsebene und die
Konfigurationsebene.
Bedienungsanleitung
Magnetisch - Induktiver Durchflussmesser
GEMÜ 3030 mFlow
Anschluss Pin
X1 1
M12-Stecker 2
A-Kodierung 3
4
5
Anschluss Pin
X2 1
M12-Stecker 2
B-Kodierung 3
4
5
Anschluss Pin
X3 1
M12-Stecker 2
A-Kodierung 3
4
5
Vorwärts-Taste
Signalname
Uv, 24VDC Versorgungsspannung
Schließer, Ausgang K1, 24VDC
GND
Schließer, Ausgang K2, 24VDC
n.c.
Signalname
n.c.
n.c.
RXD, RS 232
TXT, RS 232
GND, RS 232
Signalname
I+, Stromausgang
I-, Stromausgang
n.c.
24V DC, Impulsausgang
GND, Impulsausgang
Plus-Taste Minus-Taste
