Inhaltszusammenfassung für Gemü 3030 mFlow

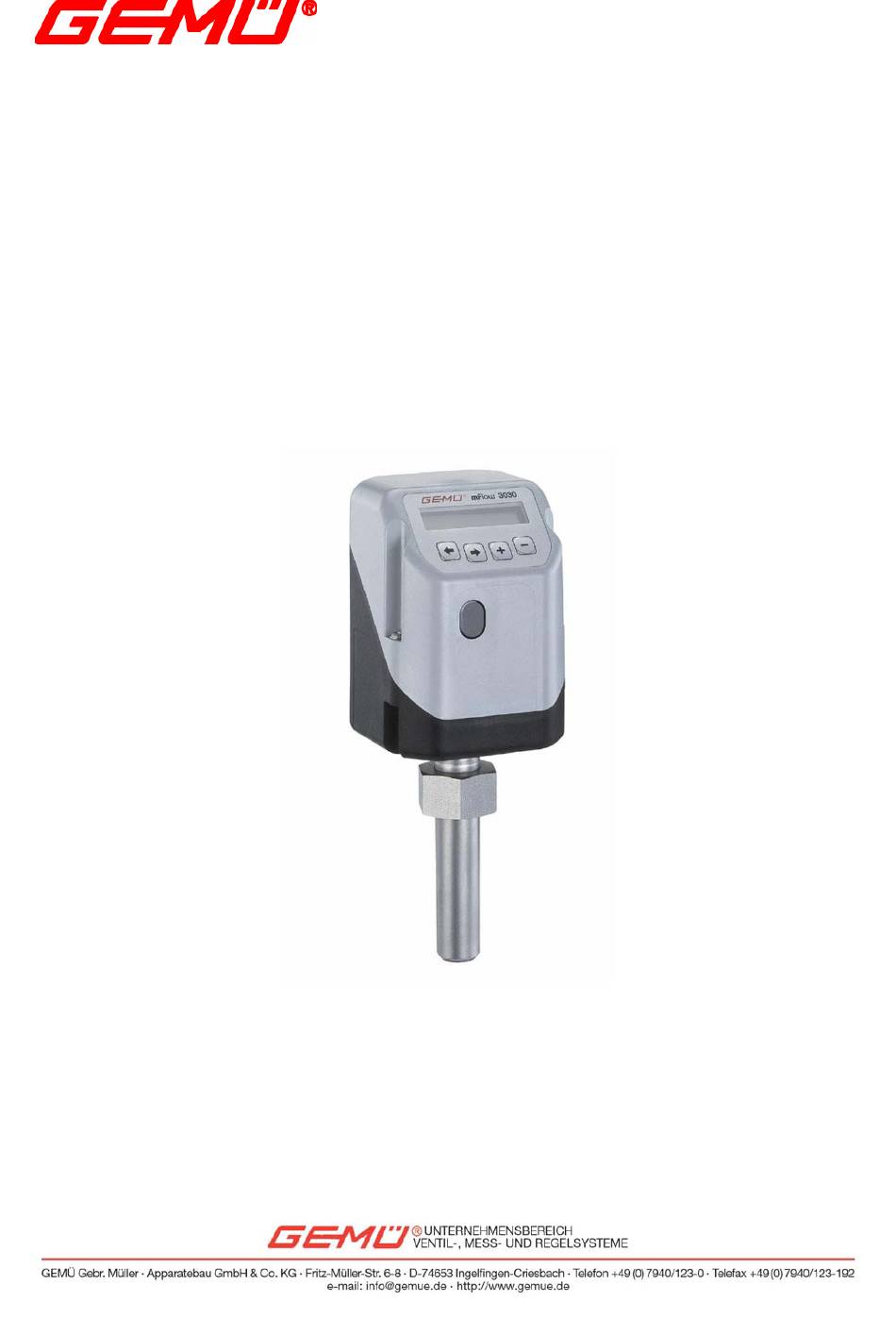

- Seite 1 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow GEMÜ 3030 mFlow Magnetisch - Induktiver Durchflussmesser Betriebsanleitung Profibus-DP Stand 18.10.2007 ab Version 1.3.0.0 1/38...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow INHALTSVERZEICHNIS Technische Daten GEMÜ 3030 mFlow Profibus-DP Elektrische Anschlüsse 2.1. GEMÜ 3030 mFlow 2.2. RS-485 2.3. Profibus-DP Status LED 2.4. Versorgungsspannung Beschaltung im Profibus-System Serielle Verdrahtung im Bussystem Busverdrahtung über Stichleitung Abweichendes Konfigurationsmenü... -
Seite 3: Technische Daten Gemü 3030 Mflow Profibus-Dp
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 1. Technische Daten GEMÜ 3030 mFlow Profibus-DP Protokollablauf GSD-Datei G3030a.GSD PNO-ID 0x2079 Baudrate baud 19.2 baud 93.75 baud 187.5 baud baud 1.5 Mbaud Mbaud Mbaud 12 Mbaud Profibusadresse (Werkseinstellung) 2. Elektrische Anschlüsse 2.1. -
Seite 4: Rs-485
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 2.2. RS-485 DGND RxD/TxD-N RxD/Txd-P VP +5 2.3. Profibus-DP Status LED Profibus-DP Status LED Leuchtet rot – keine Busanbindung Leuchtet nicht – Busanbindung i.O. Keine Funktion bei Profibus DP 2.4. Versorgungsspannung... -
Seite 5: Beschaltung Im Profibus-System
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 3. Beschaltung im Profibus-System VP +5 VP +5 390 Ω 390 Ω 220 Ω 220 Ω 390 Ω 390 Ω Abschirmung Schutzerde Schutzerde DGND DGND Busteilnehmer Bei einer Übertragungsrate ≥ 1,5 Mbaud keine Verdrah- tung mit Stichleitungen 4. -
Seite 6: Busverdrahtung Über Stichleitung
Bei einer Übertragungsrate ≤ 1,5Mbaud. Profibus Abschluss- widerstand B-codiert B-codiert B-codiert B-codiert 6. Abweichendes Konfigurationsmenü Abweichend von der Bedienungsanleitung des GEMÜ 3030 mFlow enthält die Profibus DP Ausführung das folgende ergänzte Konfigurationsmenü: SETUP Service SetBasics SetFunction SetCalibration Communication Return IR-Port... -
Seite 7: Zyklische Profibus Daten
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 7. Zyklische Profibus Daten Input-Daten: (Profibus mFlow) Adr. 0 Adr. 2 Adr. 3 8Byte Byte Byte Durchfluss Relais Parameter / Aktionen / Fehler (siehe Seite 8) Output-Daten: (Profibus mFlow) Adr. 0... -
Seite 8: Parameterdaten: Parameter / Aktionen / Fehler
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 7.3. Parameterdaten: Parameter / Aktionen / Fehler mFlow Profibus Parameter / Aktionen / Fehler: Para Para Para Toggel Wert Kennung Byte Byte Byte Byte 8Byte Wenn die gleiche Information mehrmals übertragen werden soll, muss über das Toggel- Byte der Datensatz geändert werden. -
Seite 9: Parameter Anfordern
0x53 („S“) Wert des Parameters 1Byte 1 Byte 2Byte 4 Byte Die einzelnen Parameter des GEMÜ 3030 mFlow befinden sich auf Seite 15. Bsp: Der Parameter Unit soll auf m³/h geändert werden. 0xYY 0x53 („S“) Wert des Parameters Unit m³/h... -
Seite 10: Anzahl Der Aktiven Fehler Und Den Aktiven Fehler Auslesen
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Antwort des mFlow: 0xYY 0x45 („E“) Laufende Fehler Informationen Nummer des Fehlers in der Liste 1Byte 1 Byte 2Byte 4 Byte Achtung: • Wenn ein neuer Fehler auftritt, ändert sich die laufende Nummer der eingetragenen Fehler. -
Seite 11: Aktion Im Mflow Auslösen
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 7.3.6. Aktion im mFlow auslösen Mit der „A“ (Action) Anweisung kann eine Aktion im mFlow ausgelöst werden. Je nach Aktion, die ausgelöst werden soll, sind Zusatzparameter erforderlich. Solange eine Aktion aktiv ist, darf keine weitere Aktion ausgelöst werden. Wird dies ver- sucht, ignoriert der mFlow die neue Aktion und erzeugt einen externen Diagnose Error mit dem Code 0x40. -
Seite 12: Reset Calibration Info
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Antwort des mFlow: 0xYY 0x41 („A“) 0x00, 0x03 Status 1Byte 1 Byte 2yte 4 Byte Status: Werkseinstellung geladen 0x00, 0x00, 0x00, 0x01 Werkseinstellung nicht geladen 0x00, 0x00, 0x00, 0x02 Achtung: Die DP-Adresse wird zurückgesetzt auf Adresse 27! =>... -
Seite 13: Start Kalibrierung Durchfluss
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 7.3.11. Start Kalibrierung Durchfluss 0 Die Aktion startet die Kalibrierung des Durchfluss 0. Anweisung des Master: 0xYY 0x41 („A“) 0x00, 0x06 Funktion 1Byte 1 Byte 2Byte 0x00, 0x00, 0x00, 0x00 Antwort des mFlow: 0xYY 0x41 („A“) -
Seite 14: Reset Min T Max
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Antwort des mFlow: 0xYY 0x41 („A“) 0x00, 0x0A Status 1Byte 1 Byte 2Byte 4 Byte Im Status meldet der mFlow, wie lange der Vorgang noch dauert. Der Status zählt dabei von 1 000 auf 0 zurück. -
Seite 15: Externe Diagnosefehler
Kein Errorlisteneintrag mit der angeforderten Nummer verfügbar 0x40 Im mFlow ist ein Event aktiv. Deshalb kann kein neuer Event ausgelöst werden. 0x41 Aktion, die nicht vom Profibus beeinflusst werden kann, ist aktiv 9. Parameter 3030 mFlow Parameter Parameter Parameter Zugriff... - Seite 16 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 03FE 1022 read / [0…2 147 483 647] l write TQ2 Mode 03FF 1023 read / write Diagnosis Betriebsstunde 044C 1100 Read [0..99 999] h Betriebsminute 044D 1101 Read [0..59] min...
- Seite 17 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow AutoReturn 07D7 2007 Write [1..60] min HelpLanguage 07D8 2008 Write Helptext 07D9 2009 Write SetFunktion Error Time 0BB8 3000 Write [2..1000] x0,1s I out on Error 0BB9 3001 Write <4mA >20mA...
- Seite 18 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow AlarmMaxK1 0C83 3203 Write [-90 000 000..90 000 000] x0,001l/h 0C9F 3231 Write [0...1000] x0,1°C* 0CA9 3241 Write [0…2 147 483 647] l K2 Switch 0C84 3204 Write K2 Fn 0C85...
- Seite 19 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow TQ2 max TQ2 min / max AlarmMinK3 0C8A 3210 Write [-90 000 000..90 000 000] x0,001l/h 0CA2 3234 Write [0...1000] x0,1°C* 0CAC 3244 Write [0…2 147 483 647] l AlarmMaxK3 0C8B...
-
Seite 20: Konfigurationsbeispiel Mit Siemens S7
Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Konfigurationsbeispiel mit SIEMENS S7 SIMATIC Manager starten und mit der Schaltfläche „Weiter“ fortfahren SPS Typ auswählen und „Weiter“ betätigen 20/38... - Seite 21 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Neuen Baustein einfügen und anschließend „Weiter“ betätigen Projektname vergeben und Projekt mit „Fertigstellen“ erzeugen 21/38...
- Seite 22 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Neues Projekt öffnen Verzeichnis öffnen 22/38...
- Seite 23 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Projekt konfigurieren (doppelklick) Fenster mit doppelklick aktivieren 23/38...
- Seite 24 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Neue GSD-Datei installieren (G3030a.GSD) 24/38...
- Seite 25 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Die GSD-Datei befindet sich auf der jedem Regler beiligenden CD-Rom 25/38...
- Seite 26 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Zeile „DP“ auswählen „Neu“ anwählen 26/38...
- Seite 27 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Übertragungsgeschwindigkeit auswählen und mit „OK“ bestätigen „OK“ anwählen 27/38...
- Seite 28 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Auswahl in Fenster ziehen 28/38...
- Seite 29 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Profibusadresse des GEMÜ 3030 mFlow einstellen (Werkseinstellung 26) Eingestellte Profibusadresse (27) 29/38...
- Seite 30 3030 mFlow Ausgänge auswählen (anklicken und in Tabelle ziehen) ACHTUNG! Nur 1 Konfiguration Eingänge auswählen (anklicken und in Tabelle ziehen) ACHTUNG! Nur 1 Konfiguration Der GEMÜ 3030 mFlow erkennt anhand der Blocklänge die Konfiguration. Es muss nichts eingestellt werden. 30/38...
- Seite 31 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Einstellungen speichern Adresse der Eingänge (keine Aktion) Adresse der Ausgänge (keine Aktion) Konfiguration in SPS laden. 31/38...
- Seite 32 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow 32/38...
- Seite 33 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow OB1 programmieren 33/38...
- Seite 34 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Bsp. Stellung des Ventils einlesen und auf den Ausgängen ausgeben. ACHTUNG! Auf Adressen oberhalb von 127 muss mit PEW, PEB, PAW, PAB... zugegriffen werden. 34/38...
- Seite 35 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Mit „Ja“ bestätigen 35/38...
- Seite 36 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Neuer OB erzeugen 36/38...
- Seite 37 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Im OB82 werden Fehler abgefangen. ACHTUNG! Dieser Operationsbaustein muss erzeugt werden. 37/38...
- Seite 38 Betriebsanleitung Profibus-DP Magnetisch - Induktiver Durchflussmesser GEMÜ 3030 mFlow Eine Funktion muss nicht hinterlegt werden. Hinweis zur EG-Maschinenrichtlinie 2006/42/EG: Eine Einbauerklärung gemäß EG-Maschinenrichtlinie 2006/42/EG liegt dem Produkt bei. Beim Einbau in eine als Maschine geltende Installation: Inbetriebnahme ist untersagt, bis festgestellt wurde, dass die Maschine (Anlage), in die dieses Produkt eingebaut wird, den Bestimmungen der EG-Maschinenrichtlinie 2006/42/EG entspricht.
