Elektrischer Anschluss
48

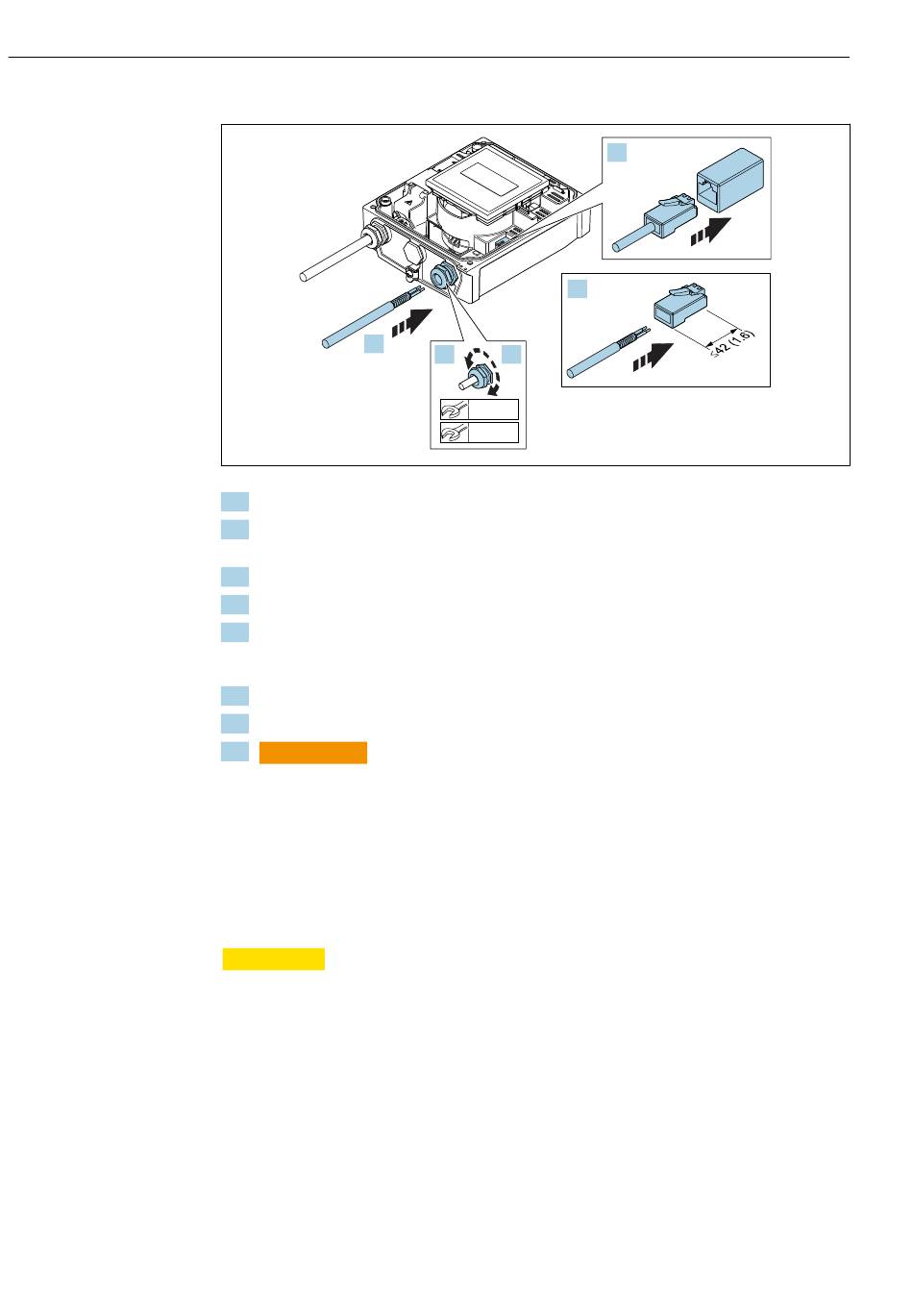

RJ45 Stecker montieren
2.
1. Kabelverschraubung lösen.
2. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
3. Kabel und Kabelenden abisolieren und an RJ45 Stecker anschließen.
4. RJ45 Stecker einstecken.
5. Kabelverschraubung fest anziehen.
Messumformer zusammenbauen
1. Abdeckung für den Berührungsschutz zuklappen.
2. Gehäusedeckel schließen.
3.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen.
Die 4 Befestigungsschrauben des Gehäusedeckels anziehen.
7.2.3

Potenzialausgleich sicherstellen

Anforderungen
VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
‣
Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen
Potenzial
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung
Proline Promag W 400 EtherNet/IP
3.
5.
1.
22 mm
24 mm
4.
Endress+Hauser
A0038185
