Elektrischer Anschluss
40
Kapazität Ader/Ader, ≤120 pF/m (37 pF/ft)
Schirm geerdet
Dauerbetriebstemperatur –20 ... +80 °C (–68 ... +176 °F)
Testspannung für Kabel- ≤ AC 1433 V r.m.s. 50/60 Hz oder ≥ DC 2026 V
isolation

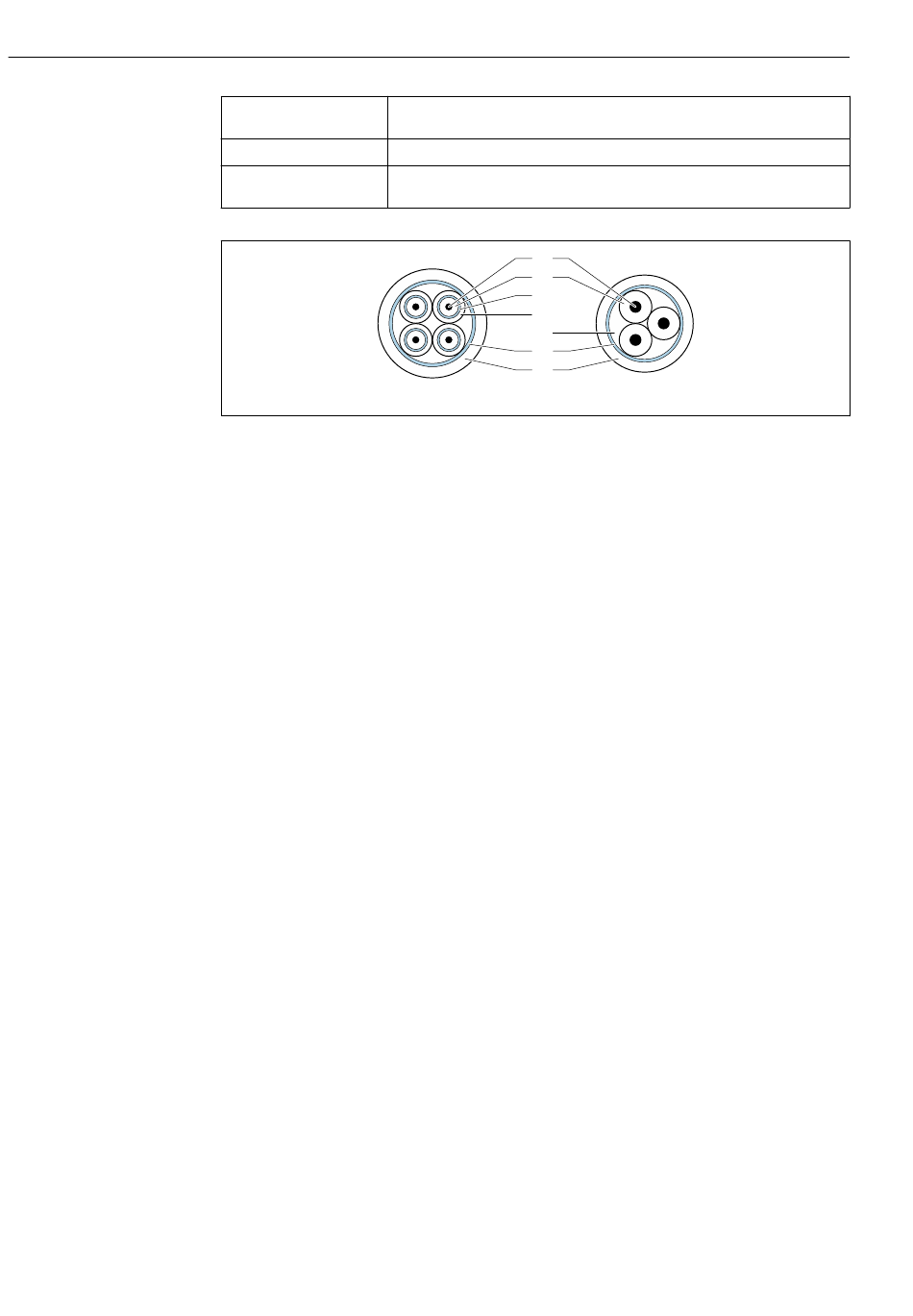

 11 Kabelquerschnitt
a Elektrodenkabel
b Spulenstromkabel
1 Ader
2 Aderisolation
3 Aderschirm
4 Adermantel
5 Aderverstärkung
6 Kabelschirm
7 Außenmantel
Verstärkte Verbindungskabel
Verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht
sollten verwendet werden bei:
• Erdverlegung
• Gefahr von Nagetierfraß
• Einsatz unter Schutzart IP68
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen →  171 und
EMV-Anforderungen →  155.
Die Erdung erfolgt über die dafür vorgesehene Erdungsklemme im Inneren des Anschluss-
gehäuses. Die abisolierten und verdrillten Kabelschirmstücke bis zur Erdungsklemme müs-
sen so kurz wie möglich sein.
Kabeldurchmesser
• Mitausgelieferte Kabelverschraubungen:
– Für Standardkabel: M20 × 1,5 mit Kabel  6 ... 12 mm (0,24 ... 0,47 in)
– Für verstärktes Kabel: M20 × 1,5 mit Kabel  9,5 ... 16 mm (0,37 ... 0,63 in)
• (Steckbare) Federkraftklemmen für Aderquerschnitte 0,5 ... 2,5 mm
7.1.2 Benötigtes Werkzeug
• Drehmomentschlüssel
• Für Kabeleinführungen: Entsprechendes Werkzeug verwenden
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse
1
2
3
4
5
6
7
a
Proline Promag W 400 EtherNet/IP
b
2 (20 ... 14 AWG)
Endress+Hauser
A0029151
