Elektrischer Anschluss
42

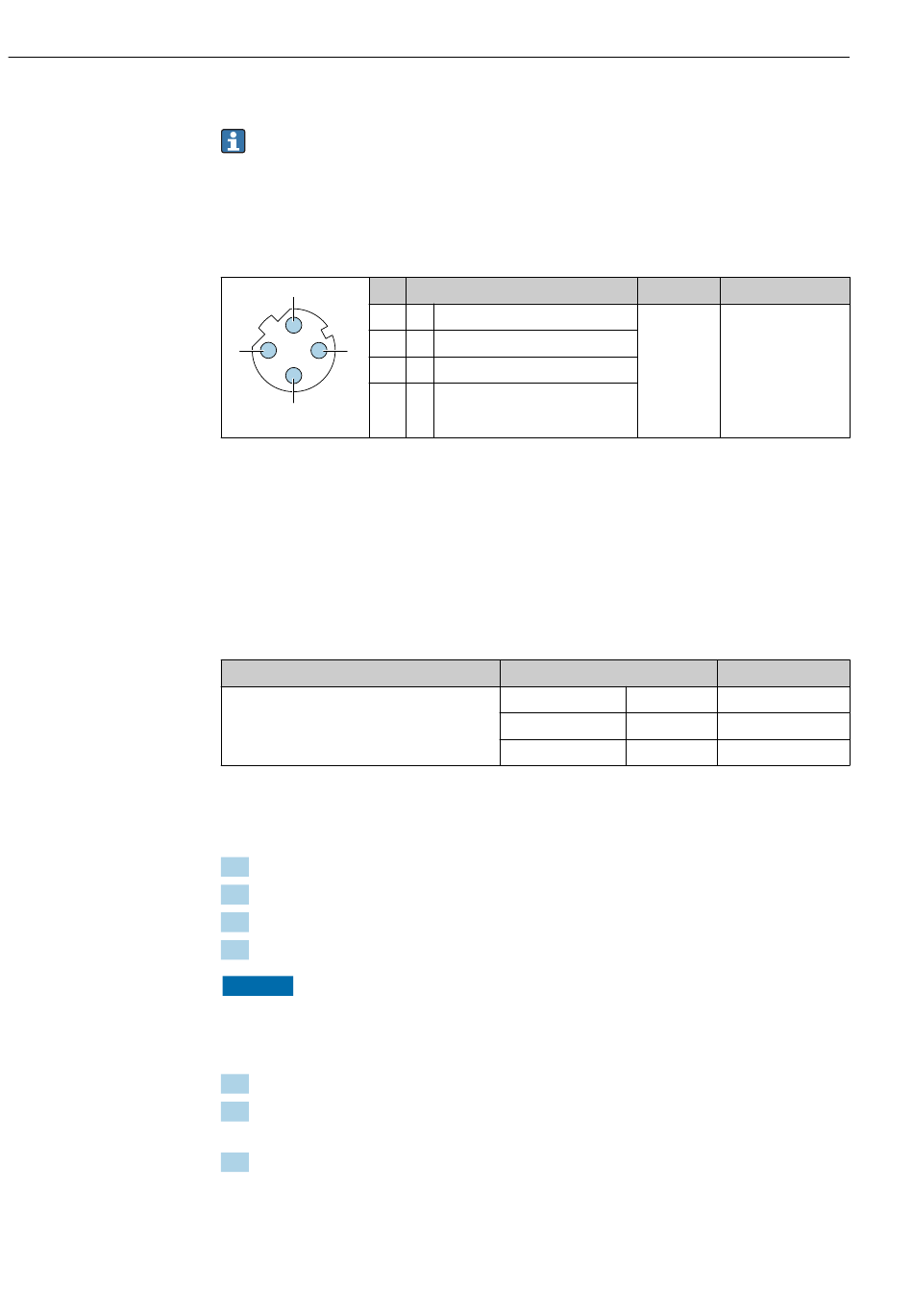

7.1.4 Pinbelegung Gerätestecker
Bestellcodes der M12x1-Stecker, siehe Spalte "Bestellmerkmal Elektrischer
Anschluss":
EtherNet/IP →  41
EtherNet/IP
Gerätestecker für Signalübertragung (geräteseitig)
Pin
2
1
2
3
1
3
4
4
A0032047
7.1.5

Schirmung und Erdung

7.1.6 Anforderungen an Speisegerät

Versorgungsspannung

Messumformer
Bestellmerkmal "Energieversorgung"
Option L
7.1.7 Messgerät vorbereiten
Die Arbeitsschritte in folgender Reihenfolge ausführen:
1. Messaufnehmer und Messumformer montieren.
2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen.
3. Messumformer: Verbindungskabel anschließen.
4. Messumformer: Signalkabel und Kabel für Versorgungsspannung anschließen.
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  39.
Belegung
+ Tx
+ Rx
- Tx
- Rx
Klemmenspannung
DC 24 V
AC 24 V
AC 100 ... 240 V
Proline Promag W 400 EtherNet/IP
Codierung Stecker/Buchse
D Buchse
Frequenzbereich
±25% –
±25% 50/60 Hz, ±4 Hz
–15...+10% 50/60 Hz, ±4 Hz
