Ein- Und Auslaufstrecken - Endress+Hauser Proline Promag W 400 EtherNet/IP Betriebsanleitung

Proline Promag W 400 EtherNet/IP
Endress+Hauser

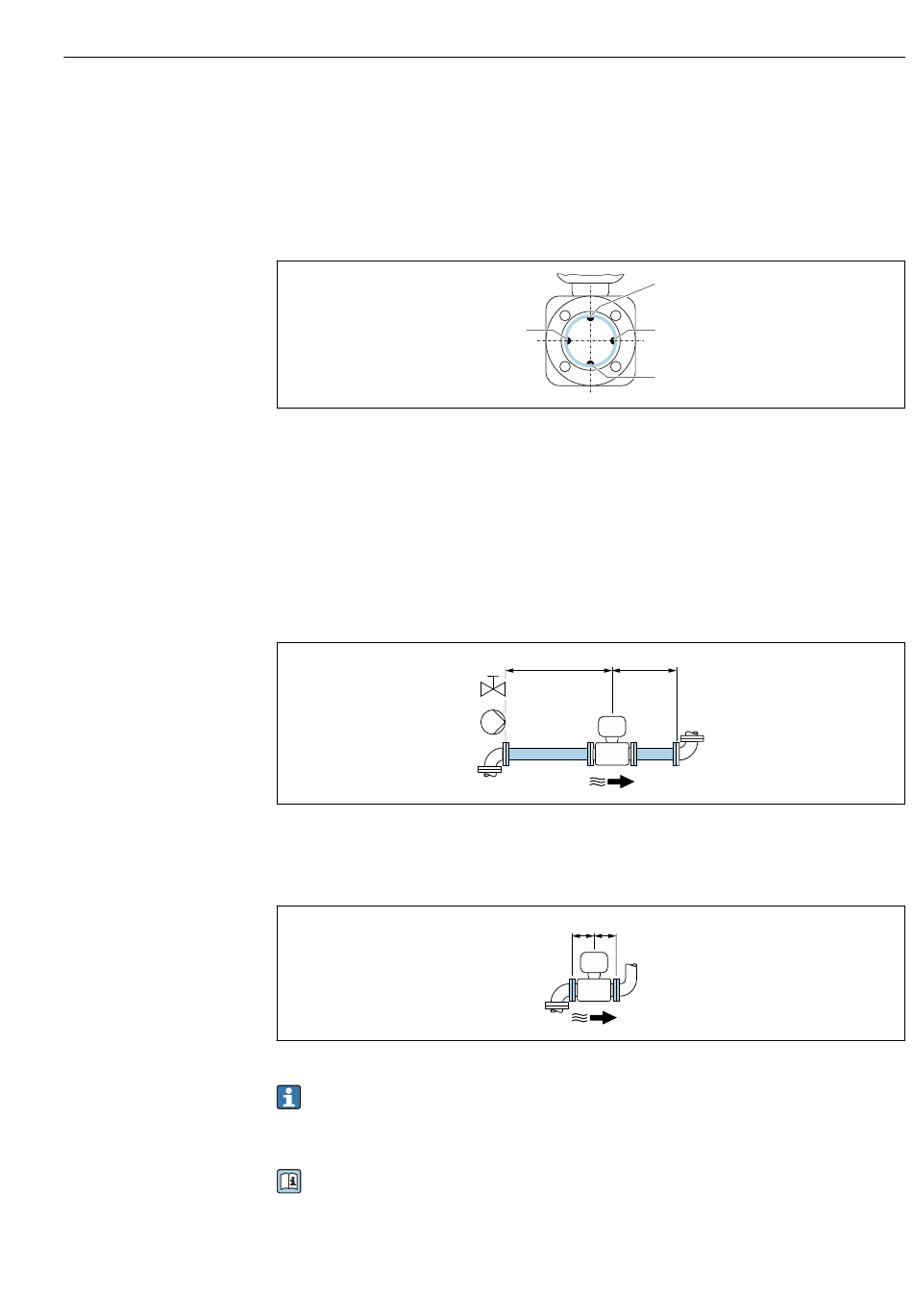

Horizontal
• Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine
kurzzeitige Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen ver-
mieden.
• Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben
gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teil-
gefülltem oder leerem Messrohr wirklich anspricht.
1 MSÜ-Elektrode für die Leerrohrüberwachung
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich

Ein- und Auslaufstrecken

Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krüm-
mern montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken
beachten:
Für Messaufnehmer mit Bestellmerkmal "Bauart", Option C "Festflansch" sind keine Ein-/
Auslaufstrecken zu beachten.
Zur Einhaltung der Verkehrsfehlergrenzen im eichpflichtigen Verkehr sind keine
zusätzlichen Anforderungen zur oben abgebildeten Grafik erforderlich.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
1
2 2
3
≥ 5 × DN ≥ 2 × DN
≥ 0 × DN
Montage
A0029344
A0028997
A0032859
23
