2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.

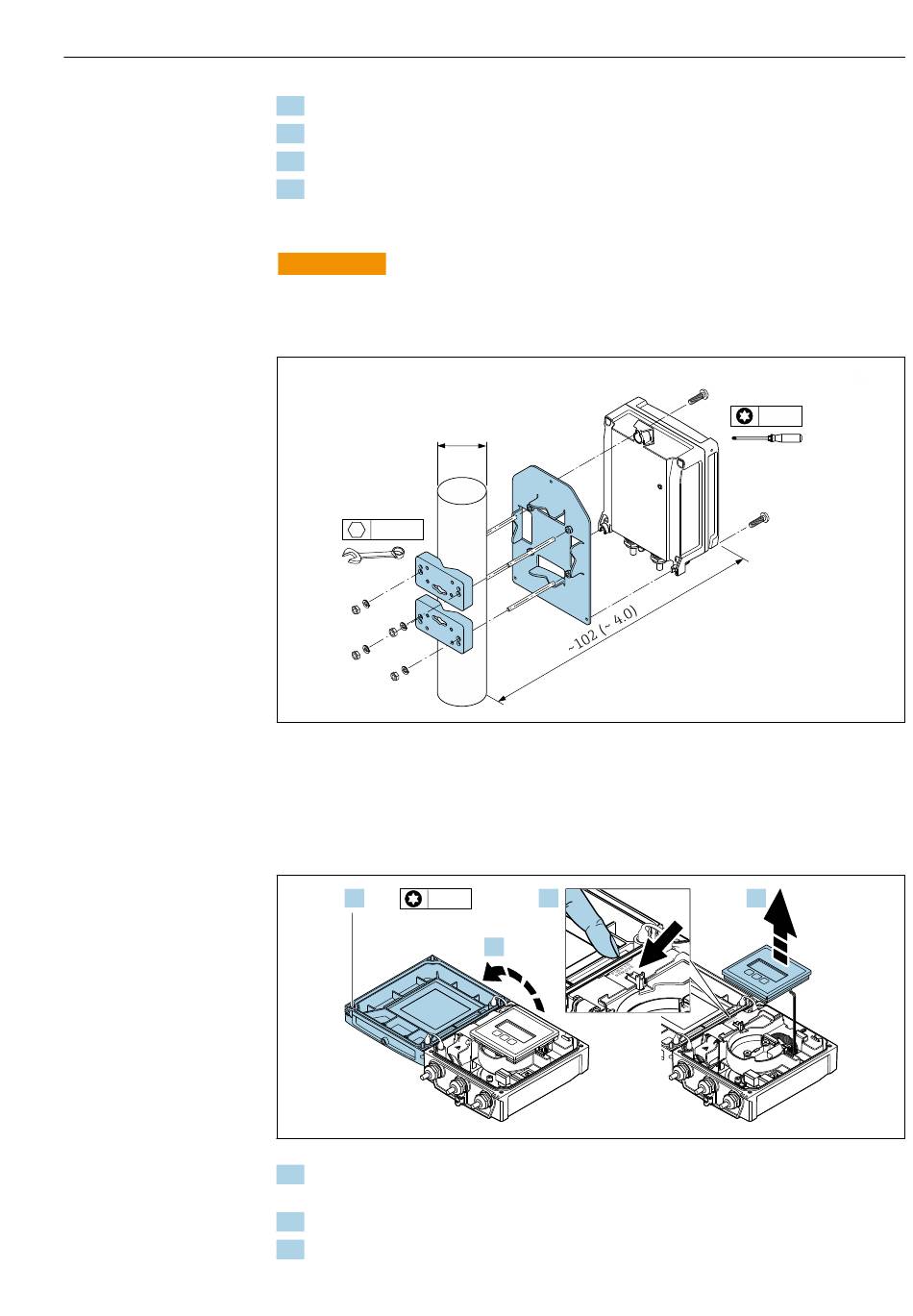

Pfostenmontage
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10
 10 Maßeinheit mm (in)
6.2.5 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes-
sumformergehäuse gedreht werden.
1.
4 x TX 20
1. Befestigungsschrauben des Gehäusedeckels lösen (Beim Zusammenbau: Anziehdreh-
moment beachten →  37).
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
3.
2.
Montage
3 x TX 25
A0029051
4.
A0032086
35
