Proline Promag W 400 EtherNet/IP
Endress+Hauser
2. Verbindungskabel Getrenntausführung anschließen.
3. Messumformer anschließen.
Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen

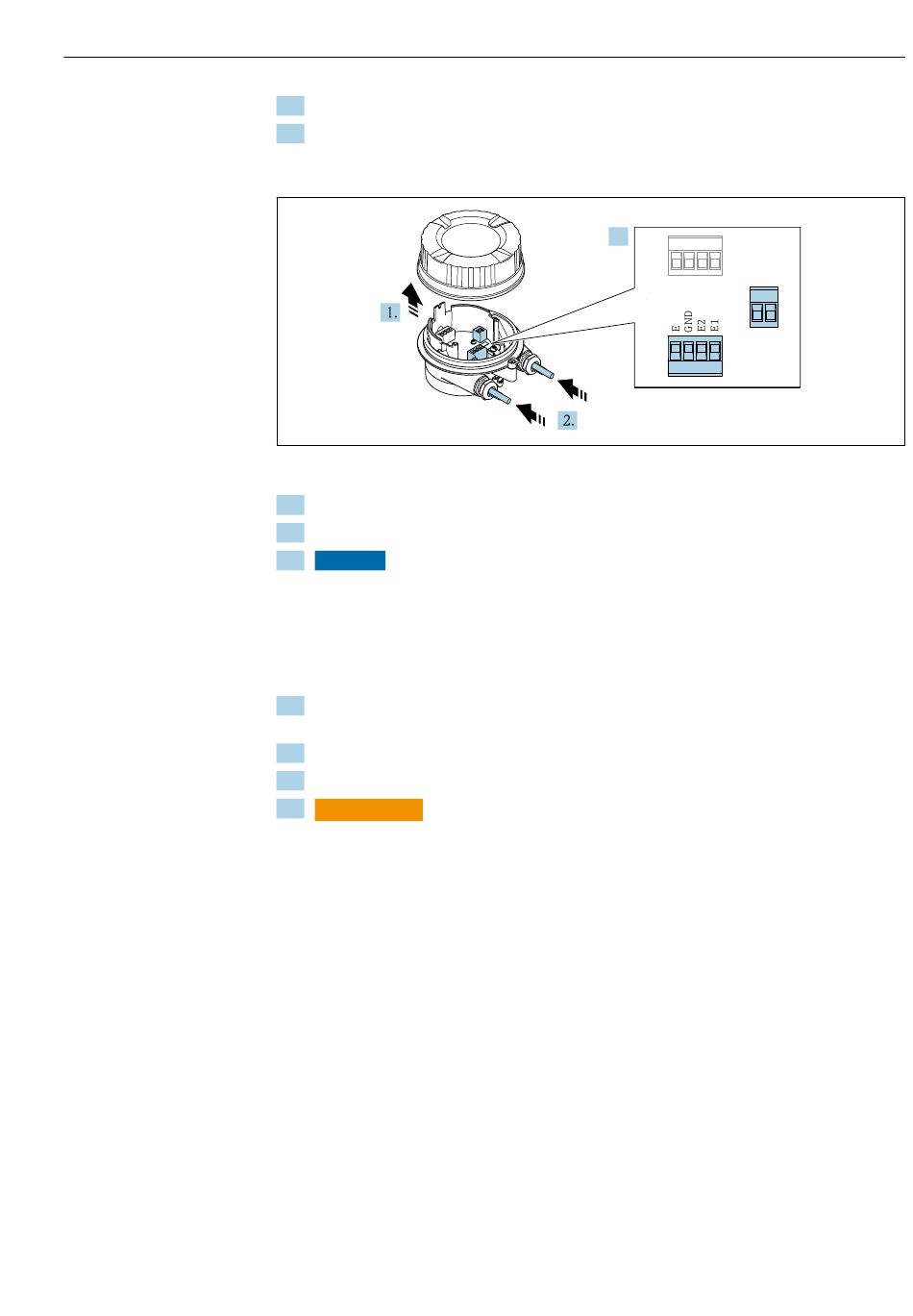

 15 Messaufnehmer: Anschlussmodul
1. Sicherungskralle des Gehäusedeckels lösen.
2. Gehäusedeckel aufdrehen und anheben.
3. HINWEIS
Für Conduit-Erweiterungen:
‣
O-Ring auf Kabel aufziehen und genügend weit nach hinten schieben. Beim Kabel
einschieben muss der O-Ring außerhalb der Conduit-Erweiterung liegen.
Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen →  43.
5. Kabel gemäß Klemmenbelegung anschließen →  41.
6. Kabelverschraubungen fest anziehen.
7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit
einer Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
Elektrischer Anschluss
3.
42 41
37 4 7 5
A0032103
45
