Thermo Top Z/C
Flachsicherungshalter und Gebläserelais
ACHTUNG:
Beim Bohren auf dahinterliegende Leitungen achten!
HINWEIS:
Bei allen Kabeldurchführungen auf Scheuerschutz
achten!

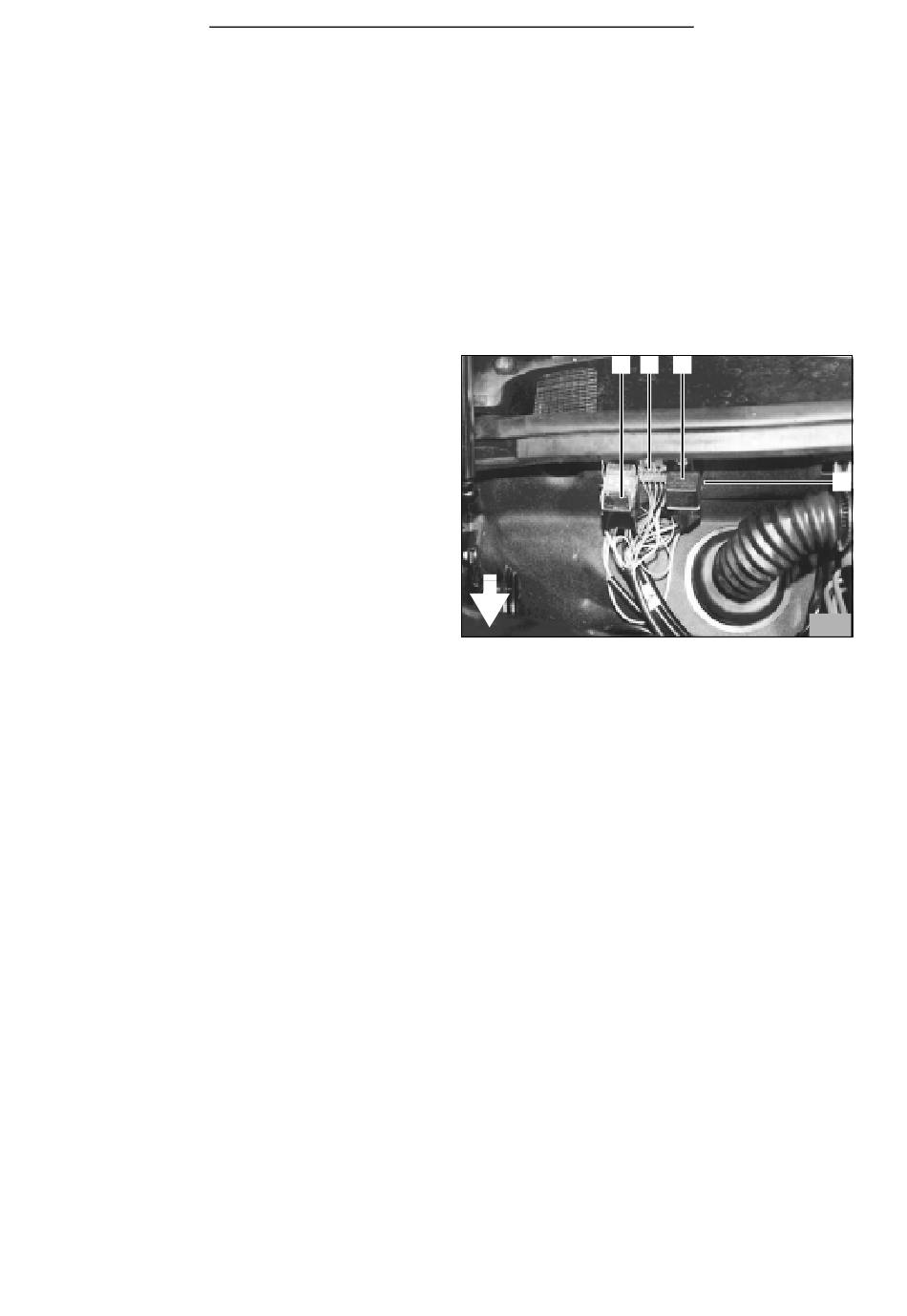

- Dämm-Matte (3/4) an der Spritzwand gemäß Bild 3
ausschneiden
- Plus-Leitung (rot) aus Flachsicherungshalter aus-
crimpen und durch beiliegende Plusleitung ersetzen
- Lochbild der Halteplatte des Flachsicherungshalters
(3/1), des Massestützpunktes (3/2) und des Geblä-
serelais (3/3) wie in Bild 3 dargestellt auf die Spritz-
wand übertragen
- 2 Bohrungen ø 4,0 mm für Gebläserelais (3/3) bzw.
Massestützpunkt (3/2) gemäß Bild 3 bohren
- Bohrung ø 2,5 mm für die Halteplatte des Flach-
sicherungshalters (3/1) bohren
- Gebläserelais bzw. Massestützpunkt mit Blech-
schrauben 5,5 x 9,5 befestigen
- Halteplatte des Flachsicherungshalters mit Blech-
schraube 3,5 x 13 befestigen
- Flachsicherungshalter auf Halteplatte aufstecken
- Kabelbaum für Vorwahluhr und Gebläseansteue-
rung durch vorhandene Kabeldurchführung in den
rechten Fußraum verlegen und mit Kabelbindern
befestigen
- Kabelbaum der Dosierpumpe entlang der fahrzeug-
eigenen Bremsleitungen zum Unterboden führen
- Plus-Leitung zum Batterie-Plus-Pol führen, Kabel-
schuh ø 8,0 mm ancrimpen und an Plus-Pol an-
schließen
- Kabelbaum des Heizgerätes zum Einbauort des
Heizgerätes führen und mit Kabelbindern befesti-
gen
4
LEXUS LS400
1 2 3
4
3
