Webasto Thermo Top Z/C Einbauvorschlag Seite 10

Thermo Top Z/C
Dosierpumpe
HINWEIS:
Einbaulage der Dosierpumpe beachten, siehe "Ein-
bauanweisung"

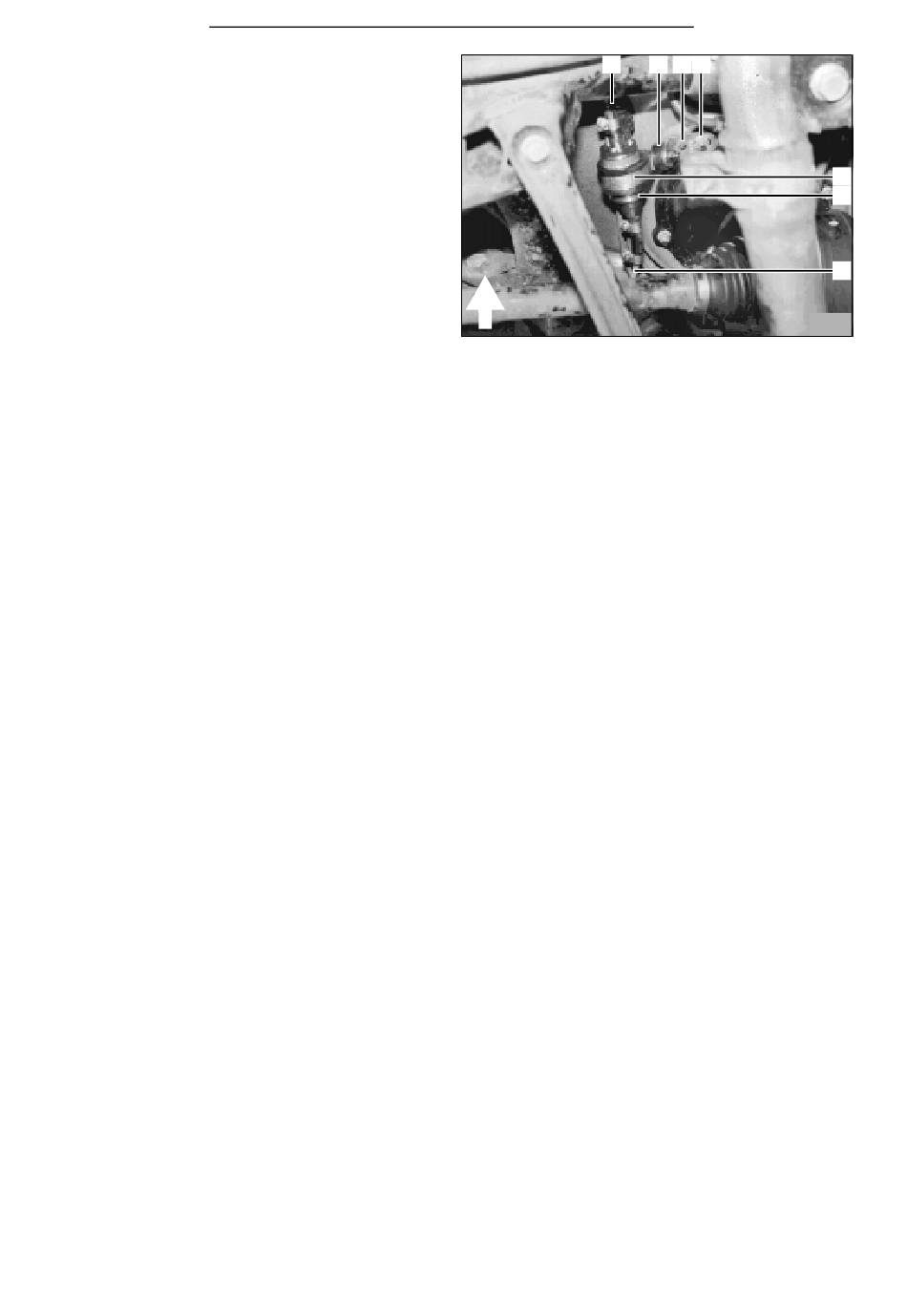

- Dosierpumpe (17/6) mittels gummierter Rohrschelle
(17/5), Schwingmetallpuffer (17/2), Muttern M6 und
Federringen am Winkel (17/3) vormontieren
- Winkel (17/3) an vorhandenem Stehbolzen M6
(17/4) mit vorhandener Mutter gemäß Bild 17 befes-
tigen
- Mecanyl-Brennstoffleitung (17/7) vom Tankentneh-
mer an Dosierpumpe (Saugseite) ablängen und mit-
tels Schlauchstück und Schlauchschellen an der
Dosierpumpe befestigen
- Mecanyl-Brennstoffleitung (17/1) mittels Schlauch-
stück und Schlauchschellen an der Druckseite der
Dosierpumpe befestigen
- Mecanyl-Brennstoffleitung entlang der fahrzeugei-
genen Leitungen am Unterboden rechts zum Heiz-
gerät verlegen
- Mecanyl-Brennstoffleitung am Schlauchstück (11/2)
des Heizgerätes einstecken und mit Schlauchschel-
le befestigen
- Kabelbaum der Dosierpumpe entlang der Mecanyl-
Brennstoffleitung zur Dosierpumpe führen, ablän-
gen, Steckkontakte ancrimpen, Steckergehäuse
komplettieren und Stecker an Dosierpumpe auf-
stecken
- Beigelegten Wärmeschutzschlauch 1000 mm lang
mittig aufschlitzen und über die Mecanyl-Brennstoff-
leitung und den Kabelbaum der Dosierpumpe im
Bereich der Hitzeschutzschilde stülpen und mit Ka-
belbindern befestigen
10
LEXUS LS400
1 2 3 4
5
6
7
17
