3 Geräteaufbau
3.1 MOVIMOT
1
5

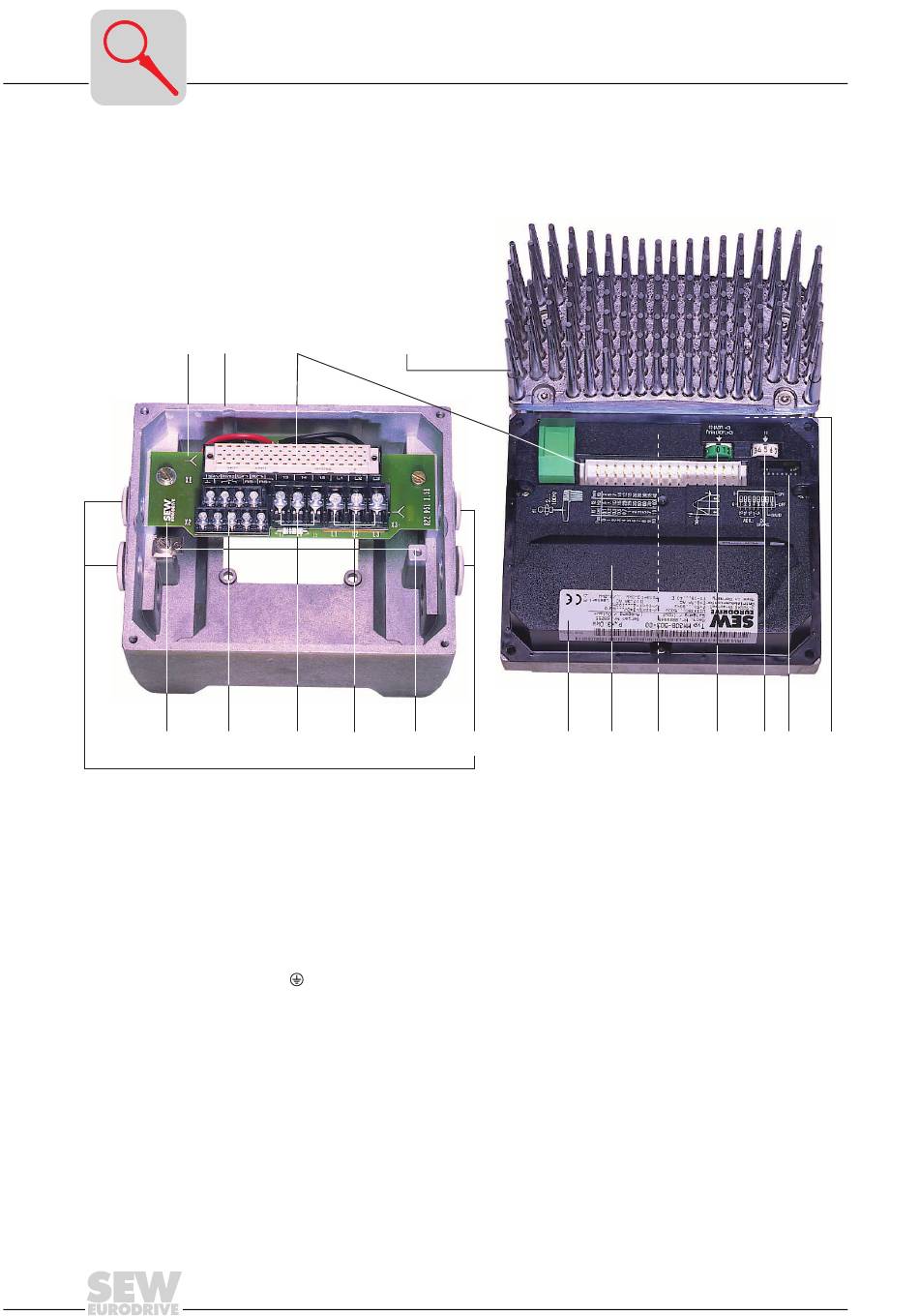

Bild 1: Geräteaufbau MOVIMOT
1. Kennzeichnung der Schaltungsart
2. Anschlusskasten
3. Verbindungsstecker Anschlusseinheit mit Umrichter
4. Anschlusskastendeckel mit Umrichter und Kühlkörper
5. Anschlusseinheit mit Klemmen
6. Elektronik-Klemmenleiste X2
7. Anschluss von Bremsspule (X3) Bei Motoren ohne Bremse: Anschluss von internem Bremswiderstand BW.
(serienmäßig)
8. Netzanschluss L1, L2, L3 (X3) (geeignet für 2 x 4mm
9. Schrauben für PE-Anschluss
10. Kabelverschraubungen
11. Elektronik-Typenschild
12. Schutzhaube für Umrichter-Elektronik
13. Sollwertpotenziometer f1 (nicht sichtbar), von der Oberseite des Anschlusskastendeckels aus über eine Verschrau-
bung zugänglich
14. Sollwertschalter f2 (grün)
15. Schalter t1 für Integratorrampe (weiß)
16. DIP-Schalter S1 zur Einstellung von Busadresse, Motorschutz, DC-Bremsung, PWM Frequenz
17. Satus-LED (von der Oberseite des Anschlusskastendeckels sichtbar, siehe Kapitel 7.1)
6
®
-(Umrichter)
®
-(Umrichter)
2 3
6 7 8
®
(Umrichter)
4
9 10 11
2
)
12 13 14 15 16
®
MOVIMOT Betriebsanleitung
17
02589AXX
