8
Inspektions- und Wartungsarbeiten Bremse
8.3.2 Belagträger wechseln
Hinweis
40
Kontrollieren Sie beim Belagträgerwechsel auch die übrigen demontierten Teile und
wechseln Sie diese bei Bedarf aus.
®
1. MOVIMOT spannungslos schalten und gegen unbeabsichtigtes Einschalten
sichern
2. demontieren:
– falls vorhanden, Näherungsgeber NV16 / NV26
– Flansch- bzw. Lüfterhaube (21), Sicherungsring (20) und Lüfter (19)
3. Abdichtband (5) entfernen
Handlüftung demontieren: Stellmuttern (18), Kegelfedern (17), Stiftschrauben (16)
Lüfthebel (15)
4. Sechskantmuttern (10e) lösen, Spulenkörper (12) vorsichtig abziehen (Bremska-
bel!), Bremsfedern (11) entnehmen
5. Dämpfungsscheibe (9), Ankerscheibe (8) und Belagträger (7, 7b) demontieren,
Bremsenteile reinigen
6. neuen Belagträger montieren
7. Bremsenteile wieder montieren (außer Abdichtband, Lüfter und Lüfterhaube),
Arbeitsluftspalt einstellen (siehe Kapitel 8.3.1, Punkte 5 bis 7)
8. bei Handlüftung (Typ HF oder HR):
über Stellmuttern Längsspiel zwischen Kegelfedern (flachgedrückt) und Stellmuttern
einstellen (siehe Bild 26)
Wichtig: Dieses Längsspiel ist notwendig, damit bei Abnutzung des Bremsbela-
ges die Ankerscheibe nachrücken kann
9. Abdichtband anbringen, demontierte Teile wieder montieren
• Die feststehende Handlüftung (Typ HF) ist bereits gelüftet, wenn ein Widerstand
beim Betätigen des Gewindestiftes spürbar wird
• Die rückspringende Handlüftung (Typ HR) kann mit normaler Handkraft gelüftet
werden
Achtung: Bei Bremsmotoren mit rückspringender Handlüftung muss der Handhe-
bel nach der Inbetriebnahme / Wartung unbedingt abgenommen werden! Zur Auf-
bewahrung dient eine Halterung außen am Motor.

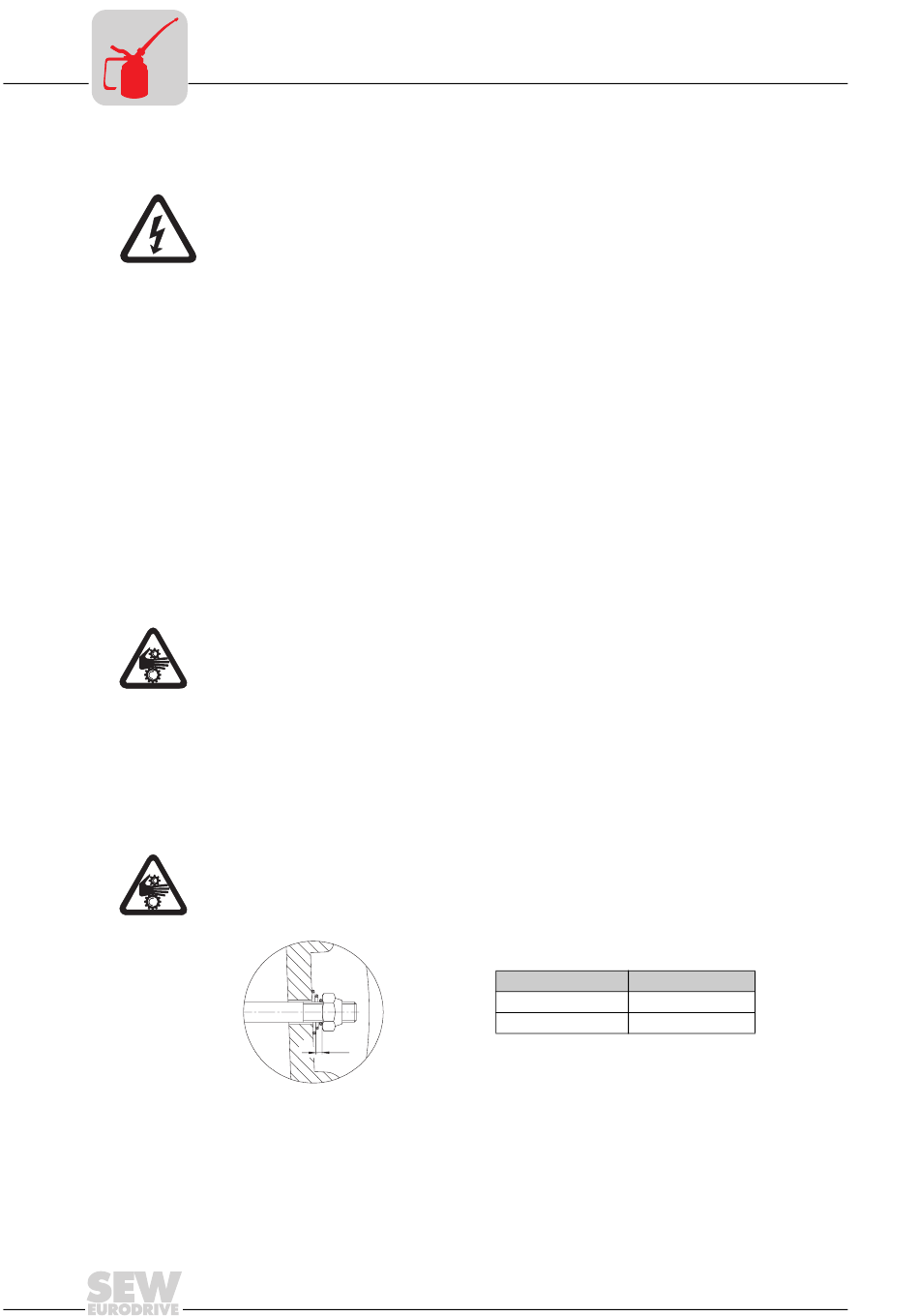

Bild 26: Längsspiel
Bremse Längsspiel [mm]
BMG 05 - 1 1,5
BMG 2 - BMG4 2
MOVIMOT
01111AXX
®
