Inbetriebnahme mit Kommunikations-Schnittstelle / Feldbus
6. Prüfen ob gewünschte Drehrichtung freigegeben ist
Klemme R
aktiviert
aktiviert
nicht aktiviert
nicht aktiviert
7. Anschlusskastendeckel aufsetzen und verschrauben (max 2,5 Nm)
8. Erforderliche maximale Drehzahl mit Sollwertpotenziometer f1 einstellen
Bild 18: Maximal-Drehzahl einstellen
9. Verschluss-Schraube des Deckels mit Dichtung wieder einsetzen
10.Spannung zuschalten
®
MOVIMOT Betriebsanleitung

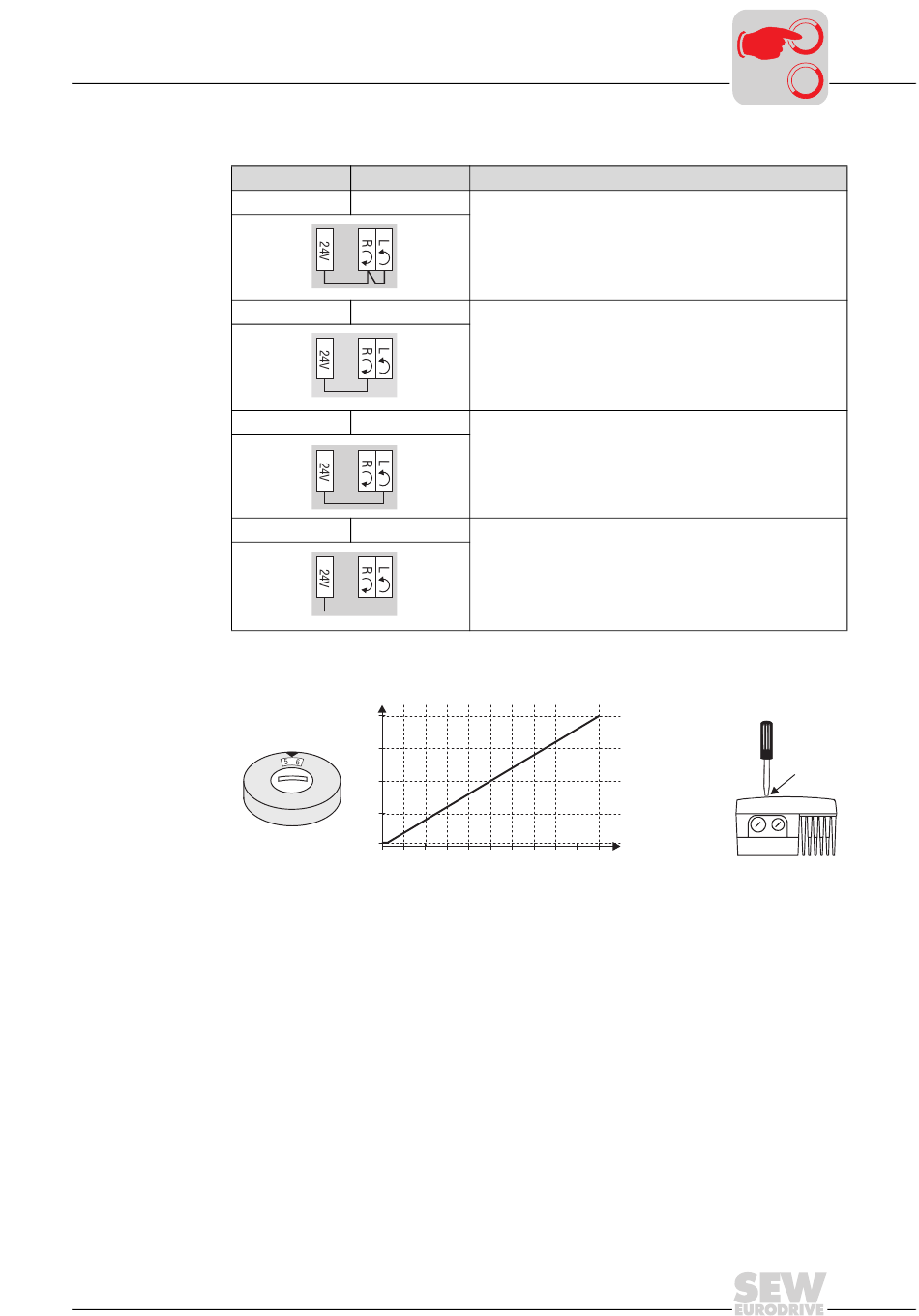

Klemme L Bedeutung
