Vetus Bullflex Installationsanleitung Seite 2

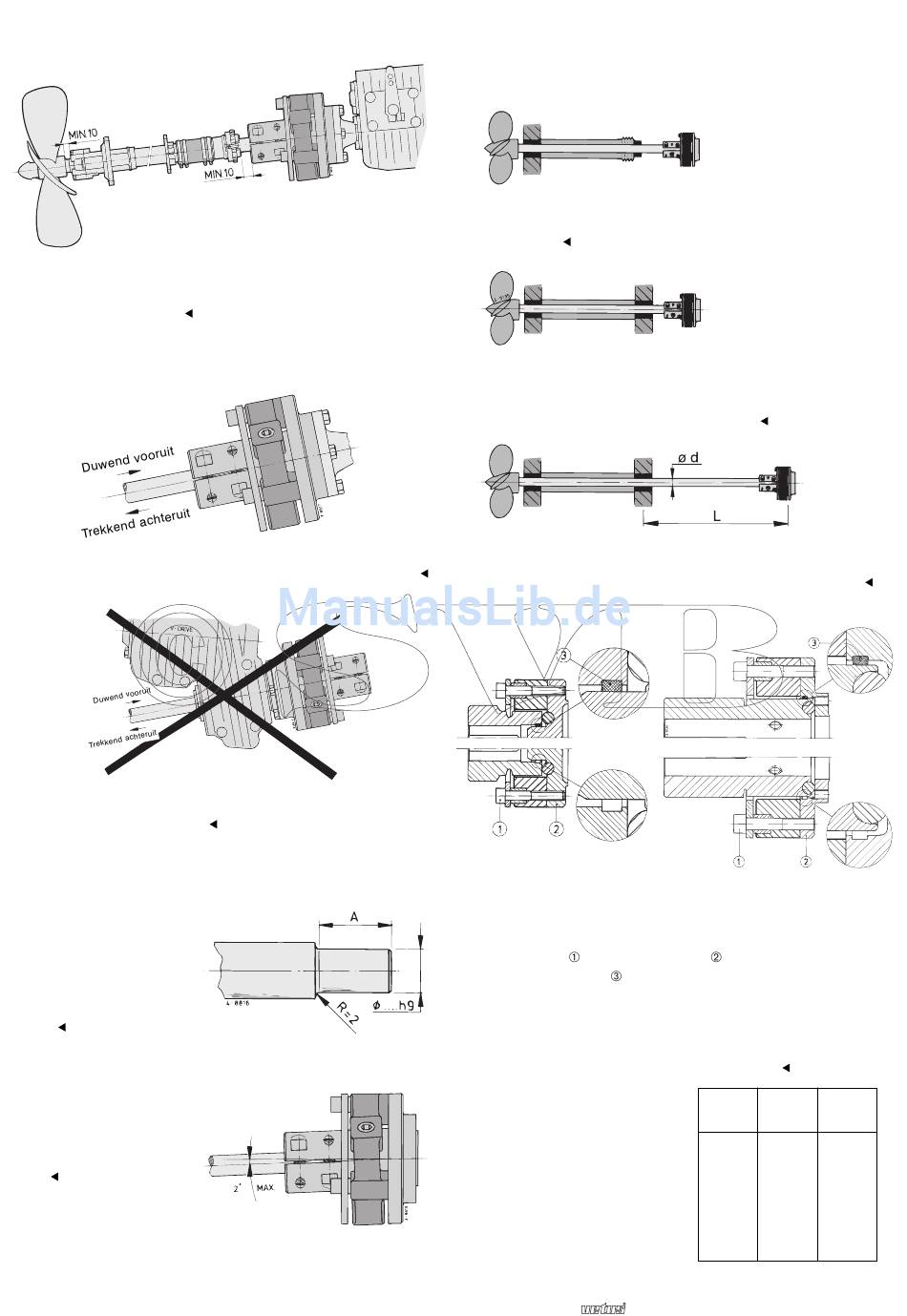

Opstelling
In verband met de axiale beweging van de schroefas moet er
tussen het buitenlager en de naaf van de scheepsschroef een
minimale vrije ruimte zijn.
Stuwkracht
N.B. Bij vooruit varen moet het rubberdeel worden ingedrukt.
Toepassing van de Bullflex in combinatie met een V-drive keer-
koppeling is niet toegestaan!
Afwijkende (grotere) schroefasdiameter
Verklein de schroefasdia-
meter over de lengte van de
klembus (afmeting 'A') naar
afmeting 'd' van de koppe-
ling, zie Hoofdafmetingen.
Radius 'r' minimaal
2 mm.
Uitlijnfout
De maximaal toelaatbare
uitlijnfout van de schroefas
is 2˚.
2
3.0205
Centreer-ring
Een scheepsmotor op flexibele motorsteunen 'danst' altijd.
Is de schroefas door één vast lager ondersteund dan fungeert
de Bullflex koppeling -mét de centreer-ring- als flexibel kogel-
gewricht, zie A.
In het geval dat de schroefas star is opgesteld -dus door 2 (of
meer) vaste lagers wordt ondersteund- dan moet de schroefas
niet beïnvloed kunnen worden door de motorbewegingen.
Verwijder in dat geval de centreer-ring, zie B.
Wanneer de lengte 'L' van de schroefas tussen het binnenste
vaste lager en de flens van de keerkoppeling meer is dan 20 x
de schroefasdiameter 'd', verwijder dan niet de centreerring.
A
B
Bullflex 1
Verwijderen centreer-ring:
Neem de bouten los. Neem de flens
wijder de centreer-ring . Plaats de flens terug en monteer de
bouten (met een borgmiddel, LOCTITE 222 Screwlock) en trek
ze aan met het opgegeven aanhaal moment 'T1', zie tabel.
Zorg er voor dat de gaten in de flens en in het rubberelement tij-
dens de montage van de bouten in lijn liggen. Vervorm hiervoor
het rubberelement met behulp van een lijmtang.
Bullflex 2, 4, 8, 12, 16, 32
los van de naaf en ver-
Bullflex
1 M8
2 M10
4 M12
8 M14
12 M16
16 M16
32 M20
Flexibele schroefaskoppeling BULLFLEX
A
B
T1
25 Nm
50 Nm
90 Nm
140 Nm
220 Nm
220 Nm
430 Nm
