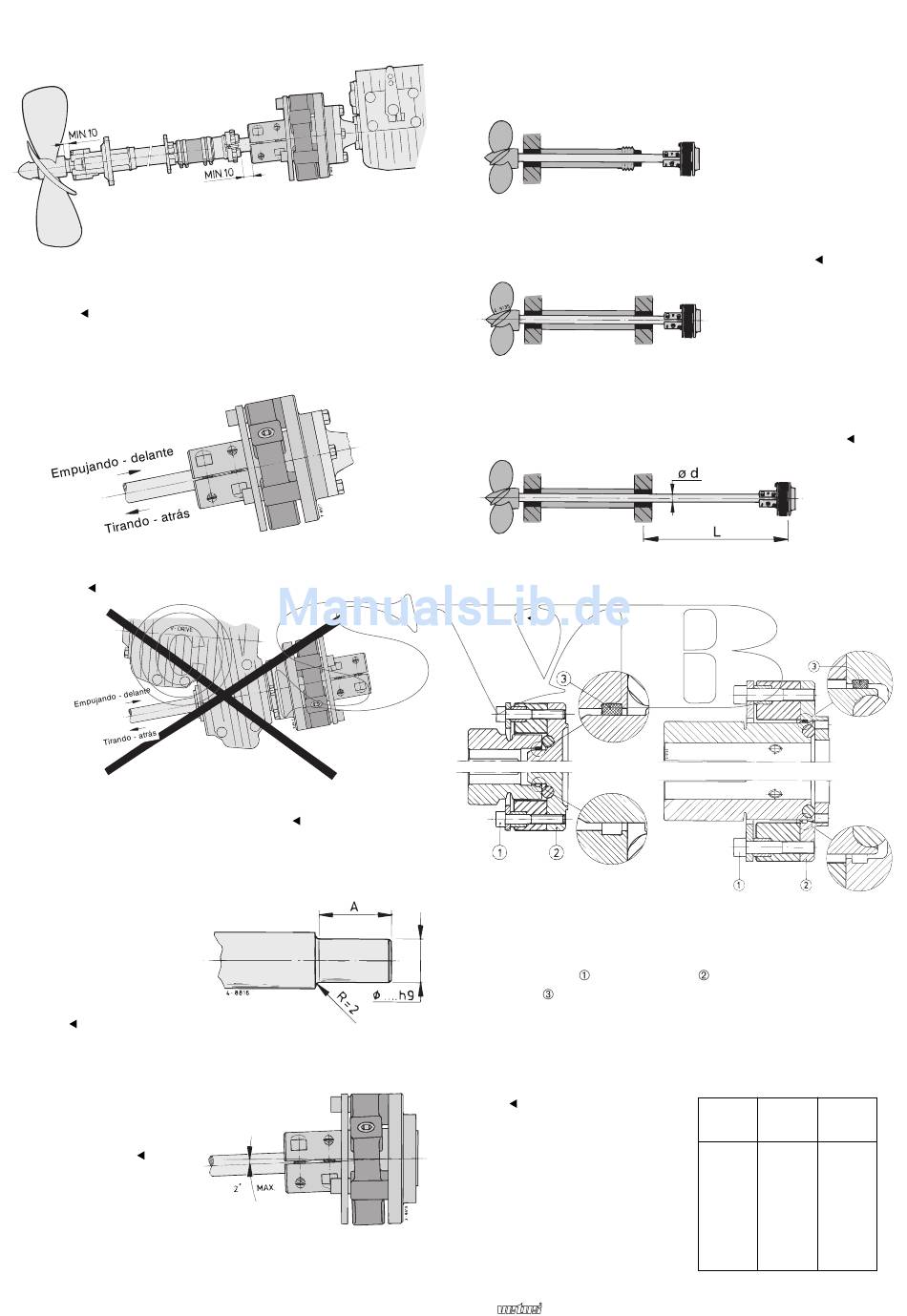

Montaje
Dado el movimiento axial del árbol porta-hélice, es necesario
dejar un espacio libre mínimo entre el soporte exterior y el cubo
de hélice.
Fuerza de propulsión
Nota: ¡Navegando hacia delante la parte de caucho se debe
comprimir!
¡No se permite aplicar el Bullflex en combinación con la caja de
velocidades del tipo de transmisión en V!
Otro diámetro (mayor) del árbol porta-hélice
Redúzcase el diámetro del
árbol porta-hélice a lo largo
del cono (dimensión 'A')
hacia dimensión 'd' del
acoplamiento, véanse las
Dimensiones Principales. El
radio 'r' será de 2 mm como
mínimo.
Mal alineamiento
Se admite un mal alinea-
miento máximo de 2˚ del
árbol porta-hélice.
10
3.0205
Anillo centrador
Un motor de embarcación por definición siempre 'bailará' sobre
los soportes motor flexibles.
Cuando el árbol porta-hélice se apoya en un solo cojinete rígi-
do, el acoplamiento Bullflex - con el anillo centrador instalado -
funcionará como una articulación esférica, véanse A.
Cuando el árbol porta-hélice está instalado de forma rígida, o
sea, cuando se apoya en dos (o más) cojinetes no flexibles, el
árbol porta-hélice no puede verse afectado por los movimientos
del motor. Retírese para ello el anillo centrador, veanse B.
Si el largo 'L' del árbol porta-hélice entre el cojinete fijo más
interior y la brida de la caja de velocidades es superior a 20
veces el diámetro del árbol porta-hélice 'd', no retire el anillo
centrador.
A
B
Bullflex 1
Retirar el anillo centrador:
Soltar los tornillos . Soltar la brida
llo centrador . Volver a poner la brida en su sitio y montar los
tornillos (con un producto de bloqueo LOCTITE 222 Screwlock)
y apretar según el par indicado 'T1', véase la tabla. Asegurar
que los orificios de la brida y el elemento de caucho quedarán
en línea durante el montaje de los tornillos. Deformar para ello
el elemento de caucho con ayuda de una mordaza de
tornillo.
Acoplamiento flexible del árbol porta-hélice BULLFLEX
A
B
Bullflex 2, 4, 8, 12, 16, 32
del cubo y retirar el ani-
Bullflex T1
1 M8 25 Nm
2 M10 50 Nm
4 M12 90 Nm
8 M14 140 Nm
12 M16 220 Nm
16 M16 220 Nm
32 M20 430 Nm
