• Danach die vorgewärmte Muffel in der Muffelaufnahme (Fig. 4, Pos. 21) mit Hilfe eines Spannhebels
(Fig. 4, Pos. 19) festspannen.
• Der Schleuderarm muss nun in die Gleichgewichtslage gebracht werden. Dazu die Sternmutter (Fig. 4, Pos. 17)
lösen und durch Verdrehen des Ausgleichgewichtes (Fig. 4, Pos. 16) auf der Spindel den Schleuderarm in die
Gleichgewichtslage bringen. Danach die Sternmutter wieder anziehen und die Muffel entnehmen. In der Regel
wird diese Justage schon vor dem eigentlichen Schmelzprozess durchgeführt.
Vorsicht
Die Sternmutter muss fest angezogen sein! Ansonsten kann es während des
Schleuder vorgangs zu Beschädigungen am Schleuderarm oder des Gerätes kommen.

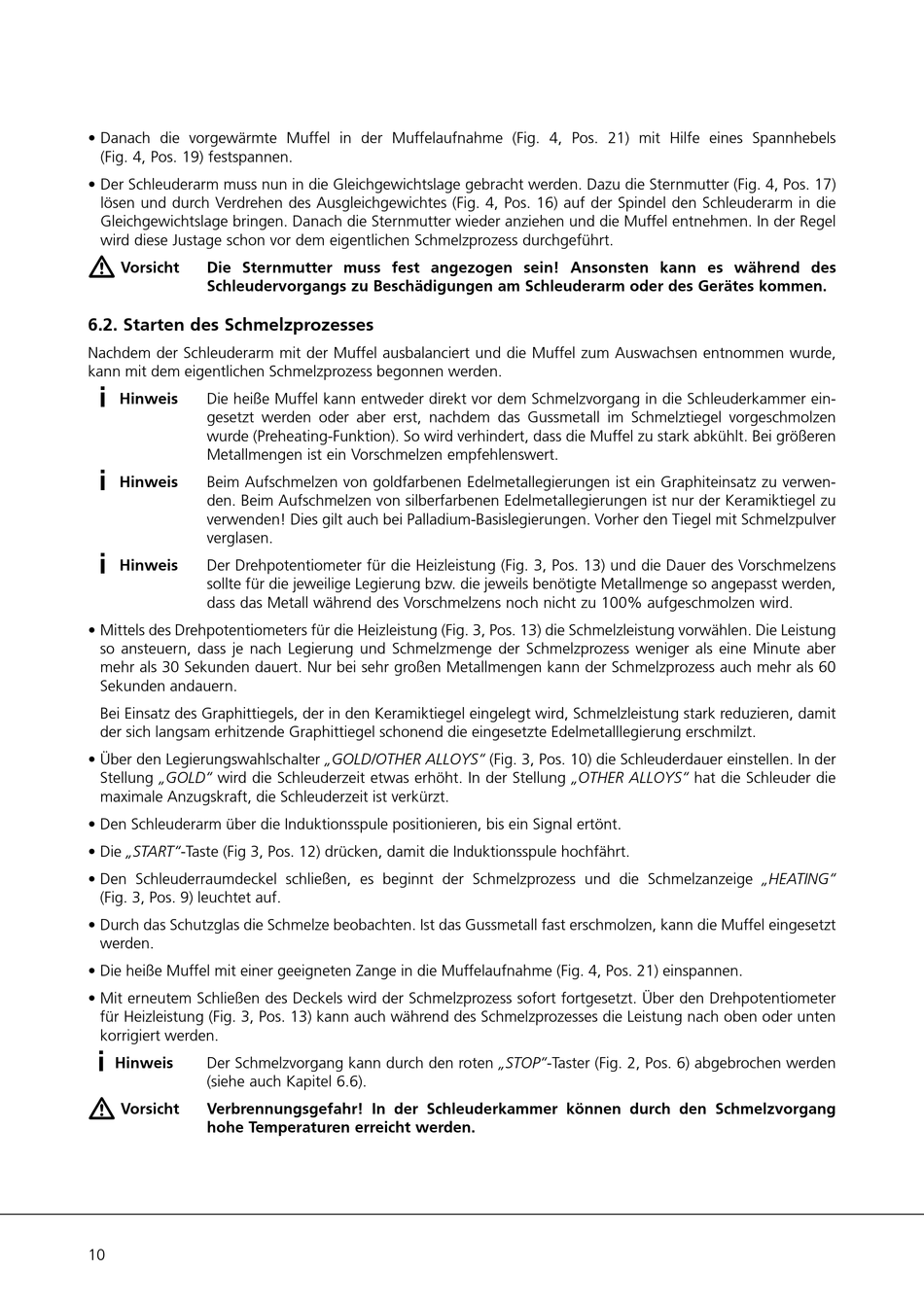

6.2. Starten des Schmelzprozesses
Nachdem der Schleuderarm mit der Muffel ausbalanciert und die Muffel zum Auswachsen entnommen wurde,
kann mit dem eigentlichen Schmelzprozess begonnen werden.
i
Hinweis
Die heiße Muffel kann entweder direkt vor dem Schmelzvorgang in die Schleuderkammer ein-
gesetzt werden oder aber erst, nachdem das Gussmetall im Schmelztiegel vorgeschmolzen
wurde (Preheating-Funktion). So wird verhindert, dass die Muffel zu stark abkühlt. Bei größeren
Metallmengen ist ein Vorschmelzen empfehlenswert.
i
Hinweis
Beim Aufschmelzen von goldfarbenen Edelmetallegierungen ist ein Graphiteinsatz zu verwen-
den. Beim Aufschmelzen von silberfarbenen Edelmetallegierungen ist nur der Keramiktiegel zu
verwenden! Dies gilt auch bei Palladium-Basislegierungen. Vorher den Tiegel mit Schmelzpulver
verglasen.
i
Hinweis
Der Drehpotentiometer für die Heizleistung (Fig. 3, Pos. 13) und die Dauer des Vorschmelzens
sollte für die jeweilige Legierung bzw. die jeweils benötigte Metallmenge so angepasst werden,
dass das Metall während des Vorschmelzens noch nicht zu 100% aufgeschmolzen wird.
• Mittels des Drehpotentiometers für die Heizleistung (Fig. 3, Pos. 13) die Schmelzleistung vorwählen. Die Leistung
so ansteuern, dass je nach Legierung und Schmelzmenge der Schmelzprozess weniger als eine Minute aber
mehr als 30 Sekunden dauert. Nur bei sehr großen Metallmengen kann der Schmelzprozess auch mehr als 60
Sekunden andauern.
Bei Einsatz des Graphittiegels, der in den Keramiktiegel eingelegt wird, Schmelzleistung stark reduzieren, damit
der sich langsam erhitzende Graphittiegel schonend die eingesetzte Edelmetalllegierung erschmilzt.
• Über den Legierungswahlschalter „GOLD/OTHER ALLOYS" (Fig. 3, Pos. 10) die Schleuderdauer einstellen. In der
Stellung „GOLD" wird die Schleuderzeit etwas erhöht. In der Stellung „OTHER ALLOYS" hat die Schleuder die
maximale Anzugskraft, die Schleuderzeit ist verkürzt.
• Den Schleuderarm über die Induktionsspule positionieren, bis ein Signal ertönt.
• Die „START"-Taste (Fig 3, Pos. 12) drücken, damit die Induktionsspule hochfährt.
• Den Schleuderraumdeckel schließen, es beginnt der Schmelzprozess und die Schmelzanzeige „HEATING"
(Fig. 3, Pos. 9) leuchtet auf.
• Durch das Schutzglas die Schmelze beobachten. Ist das Gussmetall fast erschmolzen, kann die Muffel eingesetzt
werden.
• Die heiße Muffel mit einer geeigneten Zange in die Muffelaufnahme (Fig. 4, Pos. 21) einspannen.
• Mit erneutem Schließen des Deckels wird der Schmelzprozess sofort fortgesetzt. Über den Dreh potentiometer
für Heizleistung (Fig. 3, Pos. 13) kann auch während des Schmelzprozesses die Leistung nach oben oder unten
korrigiert werden.
i
Hinweis
Der Schmelzvorgang kann durch den roten „STOP"-Taster (Fig. 2, Pos. 6) abgebrochen werden
(siehe auch Kapitel 6.6).
Vorsicht
Verbrennungsgefahr! In der Schleuderkammer können durch den Schmelzvorgang
hohe Temperaturen erreicht werden.
10
