SITZEINSTELLUNG
Die Sitz- und Fahrtgeschwindigkeits-Steuerhebel sollten so
eingestellt werden, dass die Ellbogen des Bedieners durch die
Armstützen abgestützt werden, wenn sich seine Hände auf den
Bedienelementen befinden, und die Fahrtgeschwindigkeits-
Steuerhebel können durch den gesamten Bewegungsbereich
bewegt werden, ohne die Beine des Bedieners zu berühren.
Sitzpositionseinstellung
Der Sitz kann zur Einstellung nach vorne und hinten geschoben
werden. Den Einstellhebel (A, Abb. 20) nach links drücken, den Sitz
in die gewünschte Position schieben und den Hebel loslassen.
FAHRTGESCHWINDIGKEIT-
STEUERHEBEL EINSTELLEN
Die Steuerhebel können auf dreierlei Weise eingestellt werden. Die
Ausrichtung der Steuerhebel, die Platzierung der Hebel (wie dicht
die Enden zueinander stehen) und die Höhe der Hebel können
eingestellt werden.
So wird die Griffausrichtung eingestellt: Die Montageschrauben
(A, Abb. 21) lösen und den/die Hebel (C) so drehen, dass sie
aufeinander ausgerichtet sind.
So wird die Griffplatzierung eingestellt: Die Gegenmuttern lösen
und die Platzierungschraube (B, Abb. 21) nach innen oder außen
verstellen, um den Abstand des Hebelendes zu justieren.
So wird die Griffhöhe eingestellt: Die Befestigungsmittel
ausbauen und den Griff von der Originalposition nach oben oder
unten verstellen. Danach muss die Griffausrichtung, wie weiter oben
beschrieben, erneut eingestellt werden.
Fehlersuche, Einstellungen u. Service

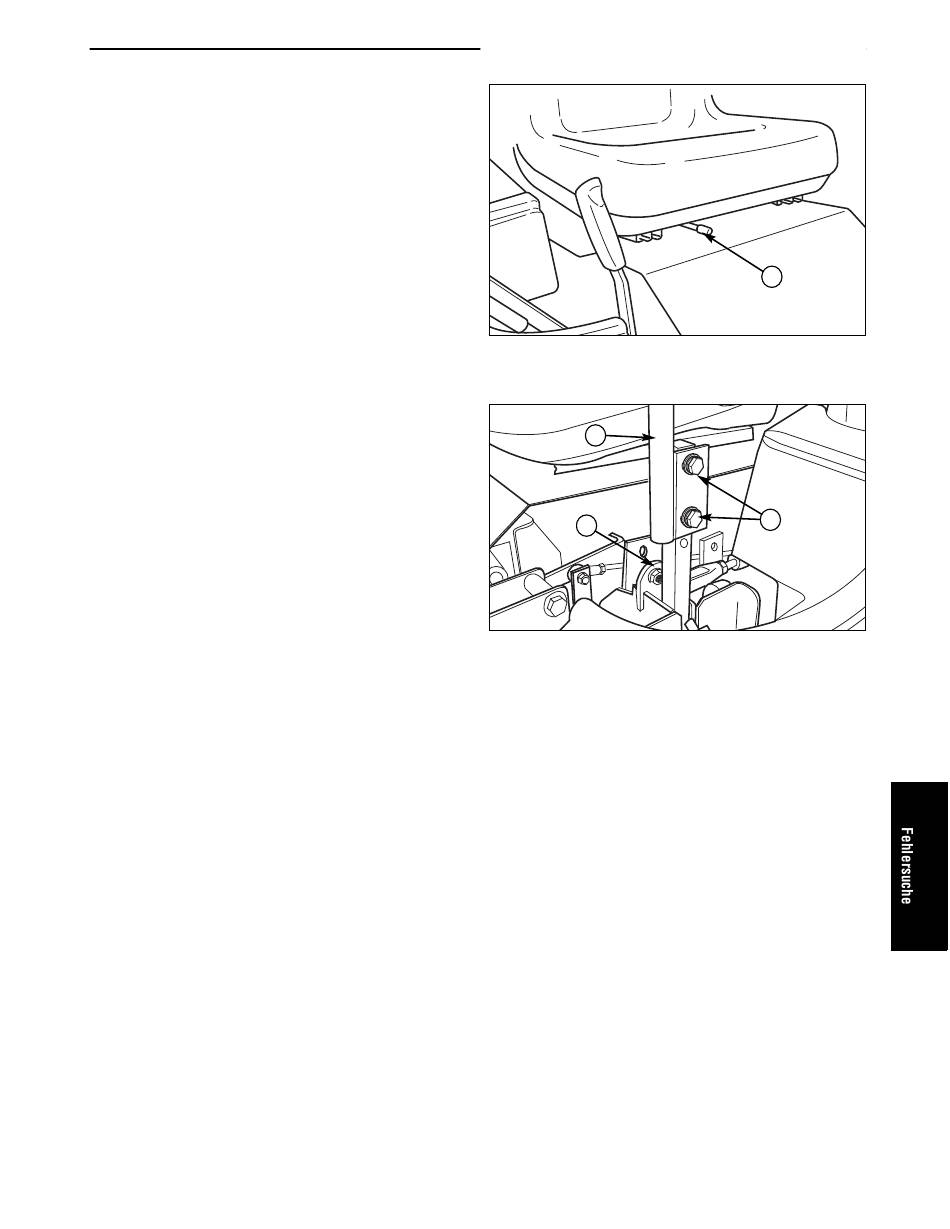

Abb. 20. Sitzeinstellung
A. Einstellhebel
C
B
Abb. 21. Einstellung des Steuerhebels
A. Ausrichtungsbefestigungsmittel
B. Platzierungsbefestigungsmittel
C. Fahrtgeschwindigkeits-Steuerhebel
A
A
27
