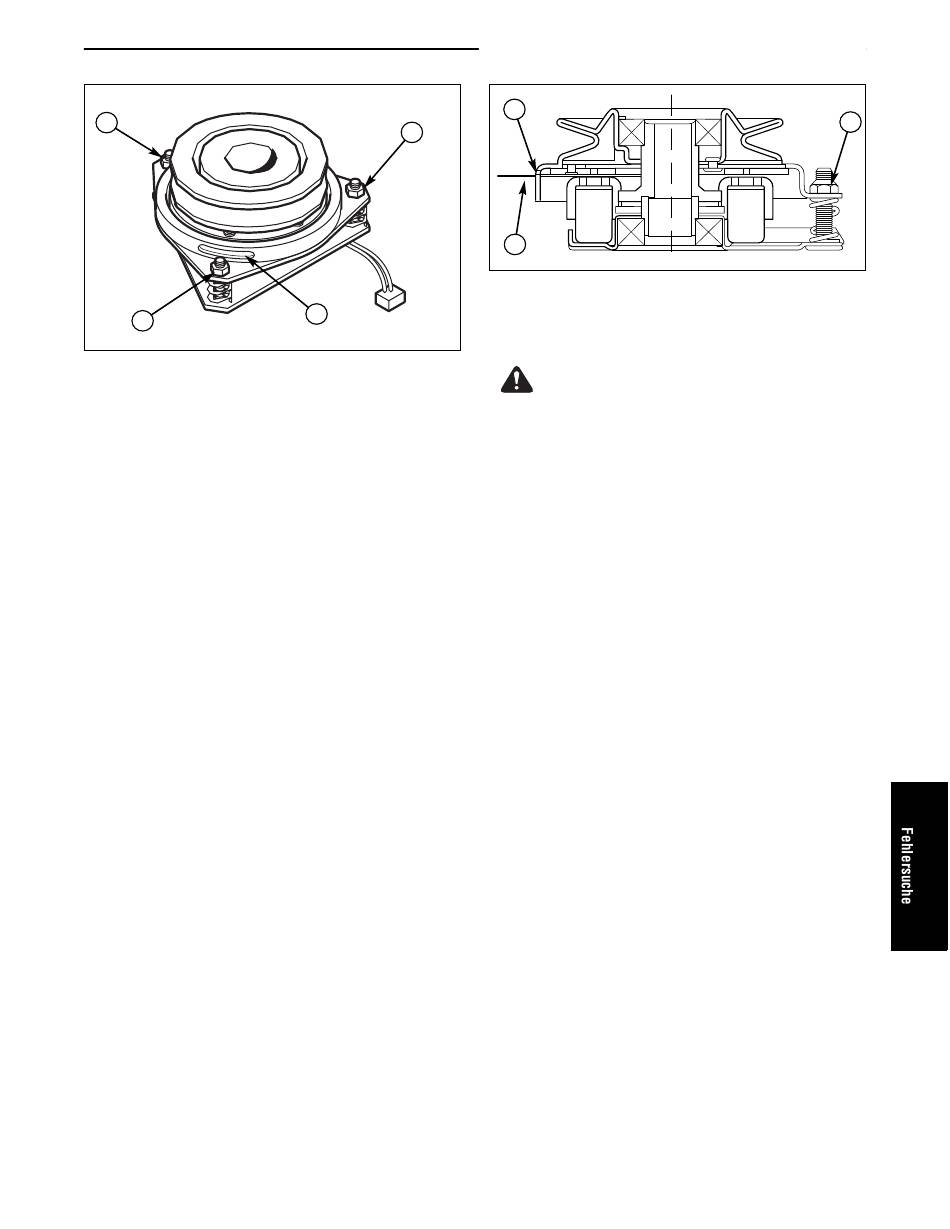

Abb. 26. Einstellung der Zapfwellenantriebskupplung
A. Einstellfenster (3 an der Zahl, eins abgebildet)
B. Einstellmutter
ZAPFWELLENANTRIEBSKUPPLUN
G EINSTELLEN
Die Zapfwellenantriebskupplungseinstellung nach den ersten 25
Stunden überprüfen und später alle 100 Betriebsstunden. Wenn die
Kupplung durchrutscht oder nicht einkuppelt, bzw. nach Einbau
einer neuen Kupplung muss außerdem folgendes Verfahren
durchgeführt werden.
1. Den Schlüssel aus dem Zündschalter herausziehen und die
Zündkerzendrähte abtrennen, um ein versehentliches Starten
zu verhindern, während der Zapfwellenantrieb eingestellt wird.
2. Siehe Abbildung 26. Beachten Sie die Position der 3
Einstellfenster (A) in der Seite der Bremsplatte und die Nylock-
Einstellmuttern (B).
3. Eine Fühlerlehre mit 0,40-0,45 mm (0,016"-0,018") (C) durch
jedes Fenster führen und die Lehre zwischen der
Rotorstirnfläche und der Ankerstirnfläche hindurchführen (siehe
Abb. 27).
4. Die Einstellmuttern (B, Abb. 26) abwechselnd festziehen, bis
die Rotorstirnfläche und die Ankerstirnfläche die Lehre gerade
berühren.
5. Prüfen, ob die Fenster den gleichen Spannungswert aufweisen,
wenn die Lehre eingeführt und herausgezogen wird. Ggf. eine
Anpassung vornehmen, indem die Einstellmuttern festgezogen
oder gelöst werden.
HINWEIS: Der tatsächliche Zwischenraum zwischen Rotor und
Anker kann selbst nach Durchführung des Einstellverfahrens
unterschiedlich ausfallen. Dies ist auf Variationen der Abmessungen
von Komponententeilen zurückzuführen und ist ein akzeptabler
Zustand.
6. Die Anhaltzeit des Mähwerkmessers überprüfen. Die Messer
des Mähwerks und der Mähwerkantriebsriemen sollten nach
Ausschalten des elektrischen Zapfwellenantriebsschalters
innerhalb von fünf (5) Sekunden zum Stillstand kommen.
Fehlersuche, Einstellungen u. Service
B
A
A
C
Abb. 27. Zapfwellenantriebskupplung einstellen
A. Fenster
B. Einstellmutter
C. 0,40-0,45 mm (0,016"-0,018") Fühlerlehre
ACHTUNG
Um ernsthafte Verletzungen zu vermeiden,
Einstellungen nur bei gestopptem Motor,
abgezogenem Schlüssel und auf ebener Fläche
durchführen.
MESSERBREMSENPRÜFUNG
Die Messer des Mähwerks und der Mähwerkantriebsriemen sollten
nach Ausschalten des elektrischen Zapfwellenantriebsschalters
innerhalb von fünf (5) Sekunden zum Stillstand kommen.
1. Bei betätigter Parkbremse, ausgekuppeltem Zapfwellenantrieb
und dem Bediener auf dem Sitz den Motor starten.
2. Ein Helfer sollte den Mähwerkantriebsriemen durch die Öffnung
zwischen Rahmen oder Oberseite des Mähwerks beobachten.
Den Zapfwellenantrieb einkuppeln und einige Sekunden
warten. Den Zapfwellenantrieb auskuppeln und prüfen, wie
lange es dauert, bis der Mähwerkantriebsriemen zum Stillstand
kommt.
3. Wenn der Mähwerkantriebsriemen nicht innerhalb
von fünf (5) Sekunden zum Stillstand kommt, eine
Zapfwellenantriebskupplungseinstellung vornehmen. Wenn der
Riemen immer noch nicht innerhalb von fünf (5) Sekunden zum
Stillstand kommt, wenden Sie sich an Ihren Händler.
