Fehlersuche, Einstellungen und Service
Serien-Nr.:
00001-01999
B
G
F

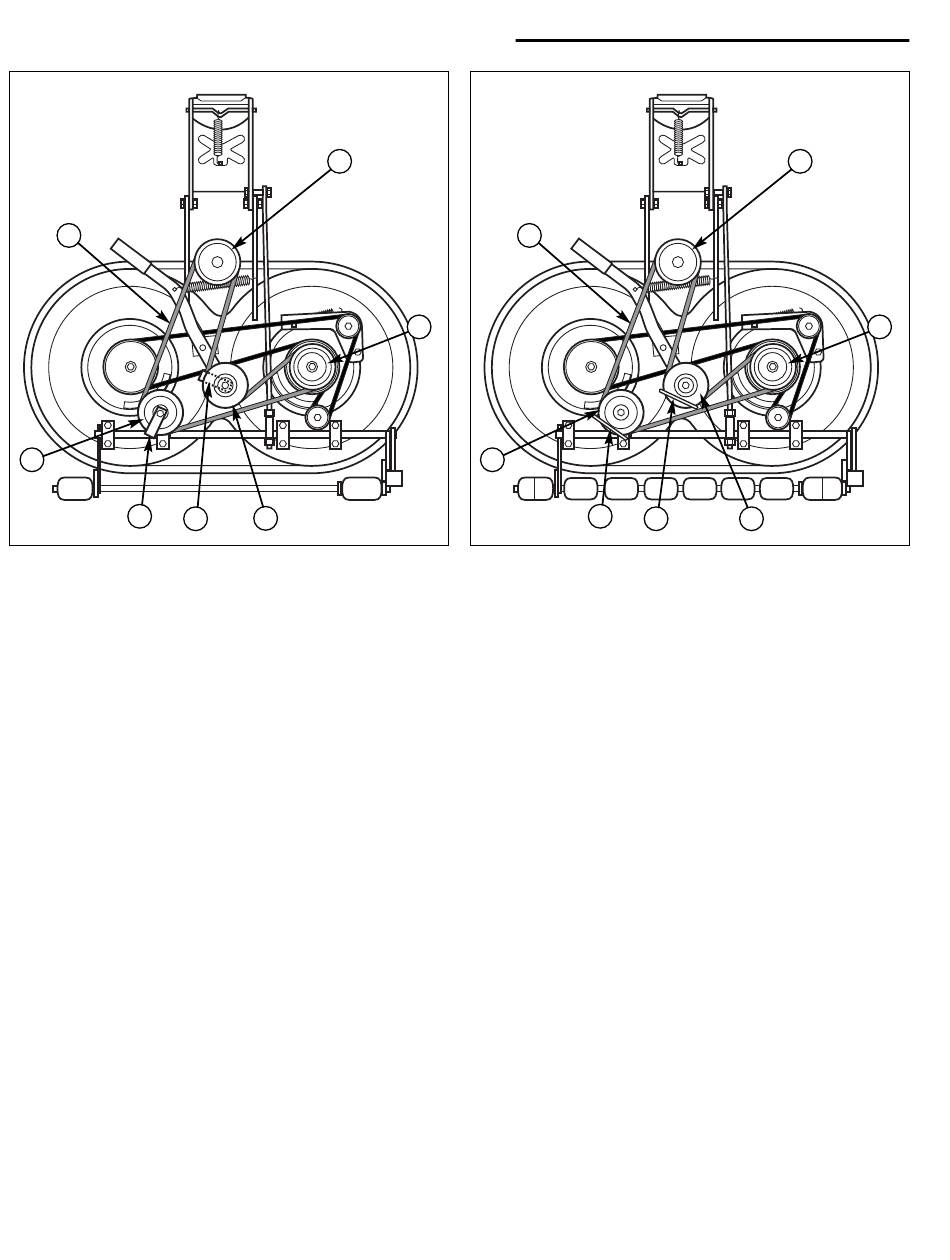

Abb. 37a. Austausch Zapfwellenkupplungsriemen
A. Motor-Zapfwellenkupplungsrolle
B. Zapfwellenkupplungsriemen
C. Mähwerk-Antriebsrolle
D. Leitrolle hinten
E. Riemenführung
F. Riemenführung
G. Keilriemen-Leitrolle
AUSTAUSCH MÄHERANTRIEBSRIEMEN

Austausch Zapfwellenkupplungsriemen

1. Den Traktor mit montiertem Mäher auf eine glatte, gerade
Fläche, wie z.B. einen Betonboden, stellen. Die
Zapfwellenkupplung auskuppeln, die Parkbremse
anziehen, den Motor abstellen und den Zündschlüssel
abziehen.
2. Mähwerk vom Traktor ausbauen (siehe „Demontieren des
Mähwerks"). Riemenabdeckungen abnehmen.
3. Die Position der Leitrollen-Riemenführungen (E und F,
Abb. 37a und 37b) notieren, solange diese installiert sind.
Die Leitrollen-Kopfschrauben lösen und den Riemen von
den Leitrollen (D und G) nehmen.
4. Den neuen Riemen (B), wie in der Abbildung gezeigt, auf-
bringen. Wenn sich das Mähwerk am Traktor befindet ver-
läuft der Riemen um die Zapfwellenkupplungs-Leitrolle (A),
die Leitrolle hinten (D), die Mähwerkantriebsrolle (C) und
Keilriemen-Leitrolle (G).
5. Die Leitrollen-Riemenführungen (E und F) wieder in die
ursprünglichen Positionen bringen und die Leitrollen-
Kopfschrauben anziehen.
A
E D
Serien-Nr.:
02000 und höher
B
C
G
Abb. 37b. Austausch Zapfwellenkupplungsriemen
A. Motor-Zapfwellenkupplungsrolle
B. Zapfwellenkupplungsriemen
C. Mähwerk-Antriebsrolle
D. Leitrolle hinten
E. Riemenführung
F. Riemenführung
G. Keilriemen-Leitrolle
34
F
E D
A
C
