Fehlersuche, Einstellungen und Service
AUSTAUSCH MÄHERANTRIEBSRIEMEN
97 cm Mähwerke
1. Den Traktor auf einer ebenen Fläche abstellen. Die
Zapfwellenkupplung auskuppeln, den Motor abstellen und
die Parkbremse anziehen. Den Zündschlüssel abziehen.
2. Mähwerk vom Traktor ausbauen (Siehe „Demontieren und
Montieren des Mähwerks").
3. Die Muttern lösen, die die Riemenführungen sichern
(A, Abb. 39).
4. Position der Leitrollen-Riemenführung (B) notieren. Die
Leitrollen-Kopfschraube lösen.
5. Den alten Riemen von den Riemenscheiben nehmen und
den neuen Riemen, wie in Abb. 39 gezeigt, montieren.
6. Die Befestigungsteile der Riemenführung (A) anziehen.
7. Das Mähwerk wieder am Traktor montieren.
8. Zapfwellenkupplungshebel einkuppeln.
9. Die Leitrollen-Kopfschraube lösen.
10. Die Leitrollen-Riemenführung (B) nach rechts drehen,
bis sie einige Grade vom Riemen entfernt ist.
11. Die Riemenführung in der Montageposition fixieren und
die Leitrollen-Kopfschraube (C) anziehen.
12. Die Einstellung der Zapfwellenkupplung vornehmen.
112 cm Mähwerke
1. Den Traktor auf einer ebenen Fläche abstellen. Die
Zapfwellenkupplung auskuppeln, den Motor abstellen und
die Parkbremse anziehen. Den Zündschlüssel abziehen.
2. Mähwerk vom Traktor ausbauen (Siehe „Demontieren und
Montieren des Mähwerks").
3. Die linken und rechten Riemenscheibenabdeckungen
abnehmen.
4. Die Muttern lösen, die die Riemenführung sichern
(A, Abb. 40).
5. Position der Leitrollen-Riemenführung (B) notieren. Die
Leitrollen-Kopfschraube lösen.
6. Den alten Riemen von den Riemenscheiben nehmen und
den neuen Riemen, wie in Abb. 40 gezeigt, montieren.
7. Die Befestigungsteile der Riemenführung (A) anziehen.
8. Die linken und rechten Riemenscheibenabdeckungen
anbringen.
9. Die Leitrollen-Riemenführung (B) nach rechts drehen,
bis diese den Zwischenhebel berührt. Die Leitrollen-
Kopfschraube anziehen.
10. Das Mähwerk wieder am Traktor montieren.
11. Die Einstellung der Zapfwellenkupplung vornehmen.
A

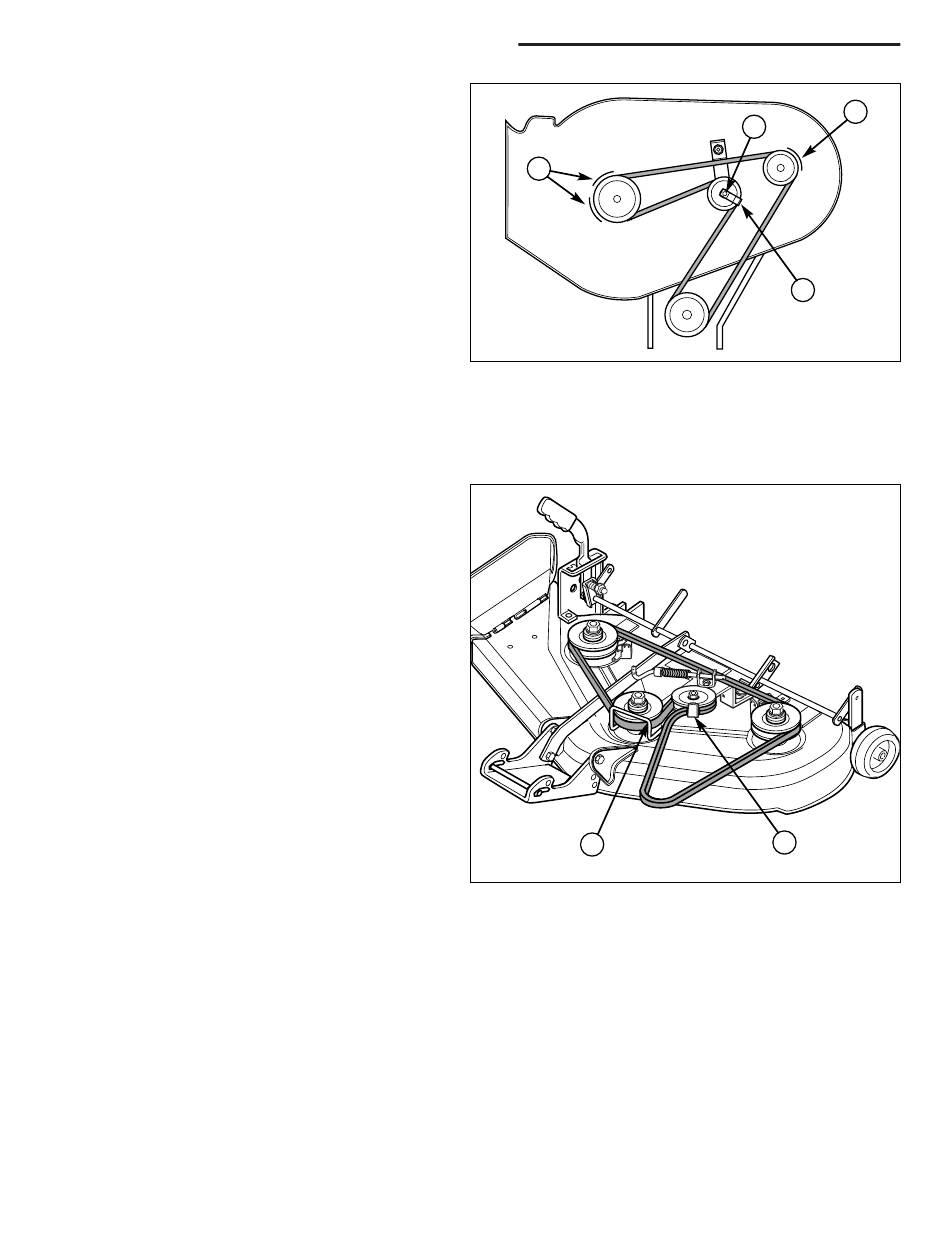

Abb. 39. Riemenführung Mähwerk - 97 cm Mähwerk
A. Riemenführung
B. Leitrollen-Riemenführung
C. Leitrollen-Kopfschraube
A
Abb. 40. Riemenführung Mähwerk - 112 cm Mähwerk
A. Riemenführung
B. Leitrollen-Riemenführung
32
A
C
B
B
