DEMONTIEREN UND MONTIEREN
DES MÄHWERKS
ACHTUNG
Kuppeln Sie die Parkbremse ein, kuppeln Sie die
Zapfwellenkupplung aus, stellen Sie den Motor ab, und
ziehen Sie den Schlüssel ab, bevor Sie den Versuch
unternehmen, das Mähwerk zu montieren oder zu
demontieren.
Hinweis: Führen Sie die Montage und Demontage des
Mähwerks auf einer harten, ebenen Fläche durch, wie z.B.
einem Betonboden
1. Die vorderen Räder des Traktors ganz nach links
einschlagen.
2. Mähwerk auf niedrigste Schnitthöhe einstellen.
3. Hebel (C, Abb. 5) zum Lösen der Riemenspannung
verschieben, dann den Riemen von der Zapfwellen-
kupplungsscheibe nehmen.
4. Klemme (B, Abb. 5) von der Stange (A) nehmen und
Stange entfernen.
Hinweis: In der U-förmigen Halterung des Traktors (D, Abb. 5)
sind zwei Löcher vorhanden, die mit „38" bzw. „44" bezeichnet
sind. Beim Wiedereinbau der Stange das Loch „38" benutzen.
5. Die Aufhängung vorne durch Herausziehen an der
Ausklinkstange (B, Abb. 4) trennen und die
Mähwerkaufhängung von der Traktoraufhängung (A)
heben. Das Mähwerk von rechts seitlich unter dem Traktor
hervorziehen.
6. Das Mähwerk in umgekehrter Reihenfolge wieder
montieren. Vergewissern Sie sich, dass der Zapfwellen-
kupplungsriemen in den Scheibenrillen sitzt.
Hinweis: Beim Anbringen der Stange (A, Abb. 5) wird die
Ausrichtung der Löcher erleichtert, wenn die vorderen Räder
leicht nach links oder rechts gedreht werden.
EINSTELLUNG DER MÄHWERKHÖHE
Die Schnitthöhe wird mit Hilfe des Schnitthöhen-
Einstellungshebels (A, Abb. 6) reguliert. Es sind fünf Positionen
vorhanden. Beim Transport vom und zum Einsatzort muss die
höchste Schnitthöheneinstellung benutzt werden. Die vier
niedrigeren Positionen werden für den Mähvorgang benutzt.
Stellen Sie den Hebel so ein, dass das Mähwerk 1/3 der
Graslänge oder weniger schneidet.
Sollte sich die gewünschte Höhe zwischen zwei Kerben
befinden, benutzen Sie bitte die Schnitthöhen-Feineinstellung
(B), um die richtige Höhe zu erreichen.

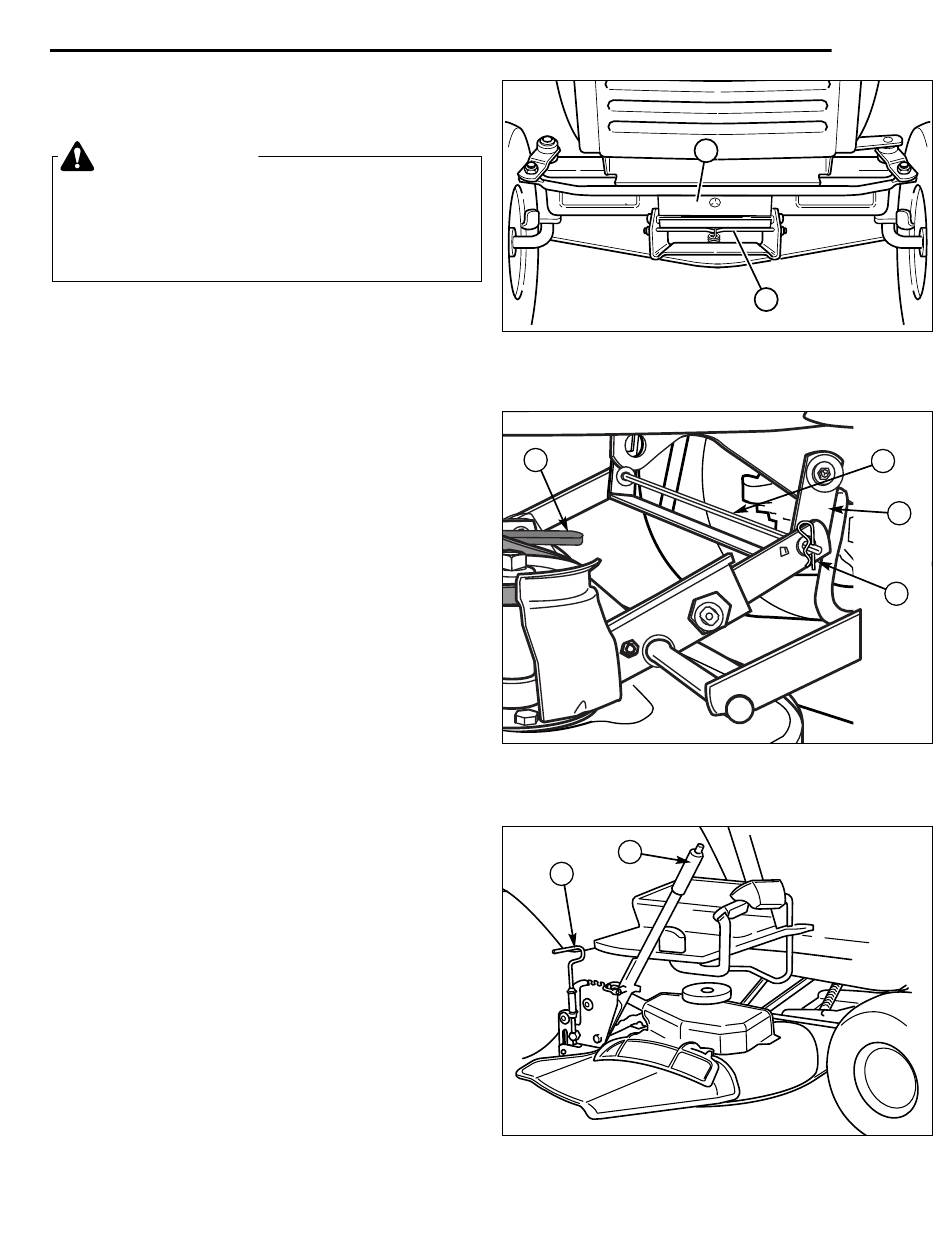

Abb. 4. Aufhängung vorne
A. Aufhängung
B. Ausklinkstange
C
Abb. 5. Mähwerk - linke Seite
A. Stange
B. Klemme
A
B
Abb. 6. Einstellung der Mähwerkhöhe
A. Schnitthöhen-Einstellungshebel
B. Feineinstellung
