DEMONTIEREN UND MONTIEREN
DES MÄHWERKS
ACHTUNG
Kuppeln Sie die Parkbremse ein, kuppeln Sie die Zapf-
wellenkupplung aus, stellen Sie den Motor ab, trennen
Sie das/die Zündkabel, und ziehen Sie den Schlüssel ab,
bevor Sie den Versuch unternehmen, das Mähwerk zu
montieren oder zu demontieren.
VORSICHT
Der Auspuff und der Bereich um den Auspuff können
heiß sein.
Demontieren des Mähwerks
Hinweis: Führen Sie die Demontage und Montage auf einer
harten, ebenen Fläche durch, wie z.B. einem Betonboden.
1. Traktor abstellen, Zapfwellenkupplungshebel auskuppeln,
Motor abstellen, Zündschlüssel abziehen, Zündkabel
trennen und Parkbremse einkuppeln.
2. Mähwerk mit Hilfe der Mähwerk-Höheneinstellung in die
niedrigste Schnittposition bringen (A, Abb. 4).
3. Den Mähwerksriemen von der Motorriemenscheibe (D,
Abb. 4) durch leichtes Zurückbiegen der Motorriemen-
führung und Abziehen des Riemens von der Rolle
abnehmen.
4. Die Haarnadelklemme von der Kupplungsstange entfernen
(C, Abb. 4).
5. Die Kupplungsstange (C) unten vom Zapfwellenkupplungs-
hebel (B) entfernen. Die beim vorherigen Schritt entfernte
Haarnadelklemme wieder anbringen.
6. Die Haarnadelklemme von der langen Anhängestange
entfernen (A, Abb. 5).
7. Die Anhängestange (A, Abb. 5) vom Mähwerk entfernen.
8. Die Räder gerade ausrichten. Den federbelasteten Hebel
(B, Abb. 6) zurückziehen und Mähwerkaufhängung von den
Traktorhalterungen (A) heben.
9. Räder ganz nach links einschlagen und Mähwerk an der
rechten Seite des Traktors herausziehen. Die
Anhängestange (A, Abb. 5) wieder am Mähwerk anbringen.
A

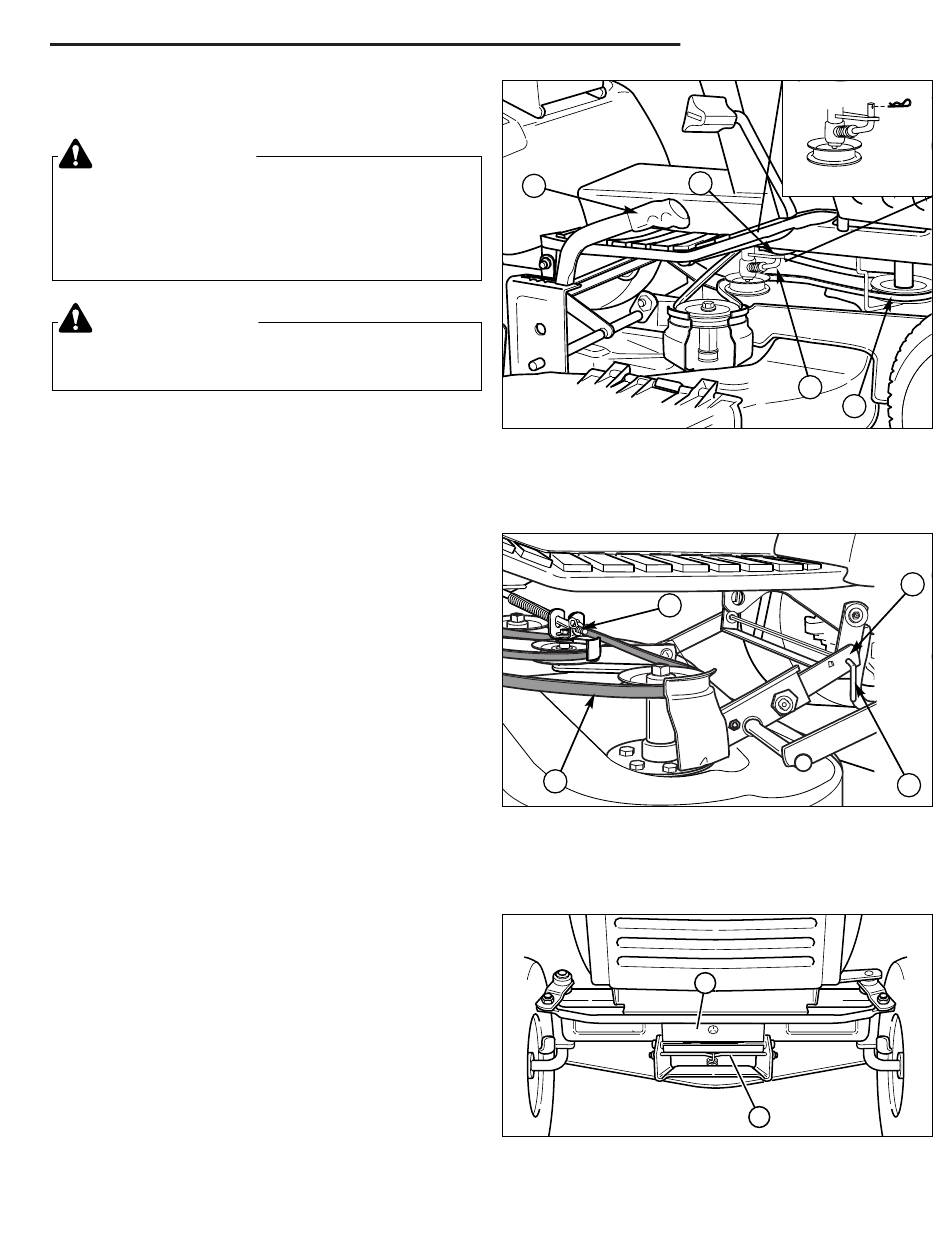

Abb. 4. Mähwerk - rechte Seite
A. Schnitthöhen-Einstellungshebel Mähwerk
B. Unterseite des Zapfwellenkupplungshebels
C. Kupplungsstange
D. Motorriemenscheibe
B
Abb. 5. Mähwerk - linke Seite (97 cm Mähwerk abgebildet)
A. Lange Anhängestange und Haarnadelklemme
B. Mähwerk-Antriebsriemen
C. Kupplungsstange
D. Aufhängungshalterungen hinten
Abb. 6. Mähwerkaufhängung
A. Traktor-Aufhängungshalterungen
B. Federbelasteter Hebel
15
Betrieb des Traktors
B
C
C
A
B
D
D
A
