Betrieb
DEMONTIEREN UND MONTIEREN
DES MÄHWERKS
ACHTUNG
Vor der Mähermontage- oder demontage Park-
bremse einkuppeln, Zapfwellenkupplung aus-
kuppeln, Motor anhalten und Schlüssel abziehen.
HINWEIS: Führen Sie die Demontage und Montage
auf einer harten, ebenen Fläche durch, wie z.B. einem
Betonboden.
1. Vorderräder des Traktors ganz nach links einschlagen.
2. Mäher auf niedrigste Schnitthöhe einstellen.
3. Hebel (C, Abb. 6) zum Lösen der Riemenspannung
bewegen, dann Riemen von der Zapfwellenkupplungs-
rolle nehmen.
4. Klemme (A, Abb. 5) von der rechten Seite der Stange
entfernen. Stange (A, Abb. 6) von der linken Seite
herausziehen.
5. Aufhängung vorne durch Herausziehen der Aus-
klinkstange (A, Abb. 7) und durch Herunterheben
der Mähervorrichtung von der Traktorvorrichtung
auskuppeln. Mähwerk auf der rechten Seite des
Traktors herausziehen.
6. Mähwerk in umgekehrter Reihenfolge wieder
montieren.
HINWEIS: Bei der Montage der Stange (A, Abb. 6), wird
die Ausrichtung der Löcher durch ein leichtes Drehen der
Räder nach links oder rechts erleichtert.
EINSTELLUNG DER MÄHWERKS-
SCHNITTHÖHE UND -FÜHRUNGSRÄDER
HINWEIS: Führen Sie die Einstellung auf einer harten,
ebenen Fläche, wie z.B. einem Betonboden, durch.
1. Den Einstellungshebel (A, Abb. 8) für die Mäherschnitt-
höhe auf gewünschte Schnitthöhe einstellen.
2. Stift und Klemme (B, Abb. 8) von jedem vorderen
Führungsrad des Mähwerks entfernen.
3. Die Führungsräder einstellen, so daß der ent-
sprechende Abstand zwischen Mähwerk und Boden
erreicht wird, wie in Abb. 8 gezeigt. An jedem Rad
Stift und Klemmen wieder anbringen.
A

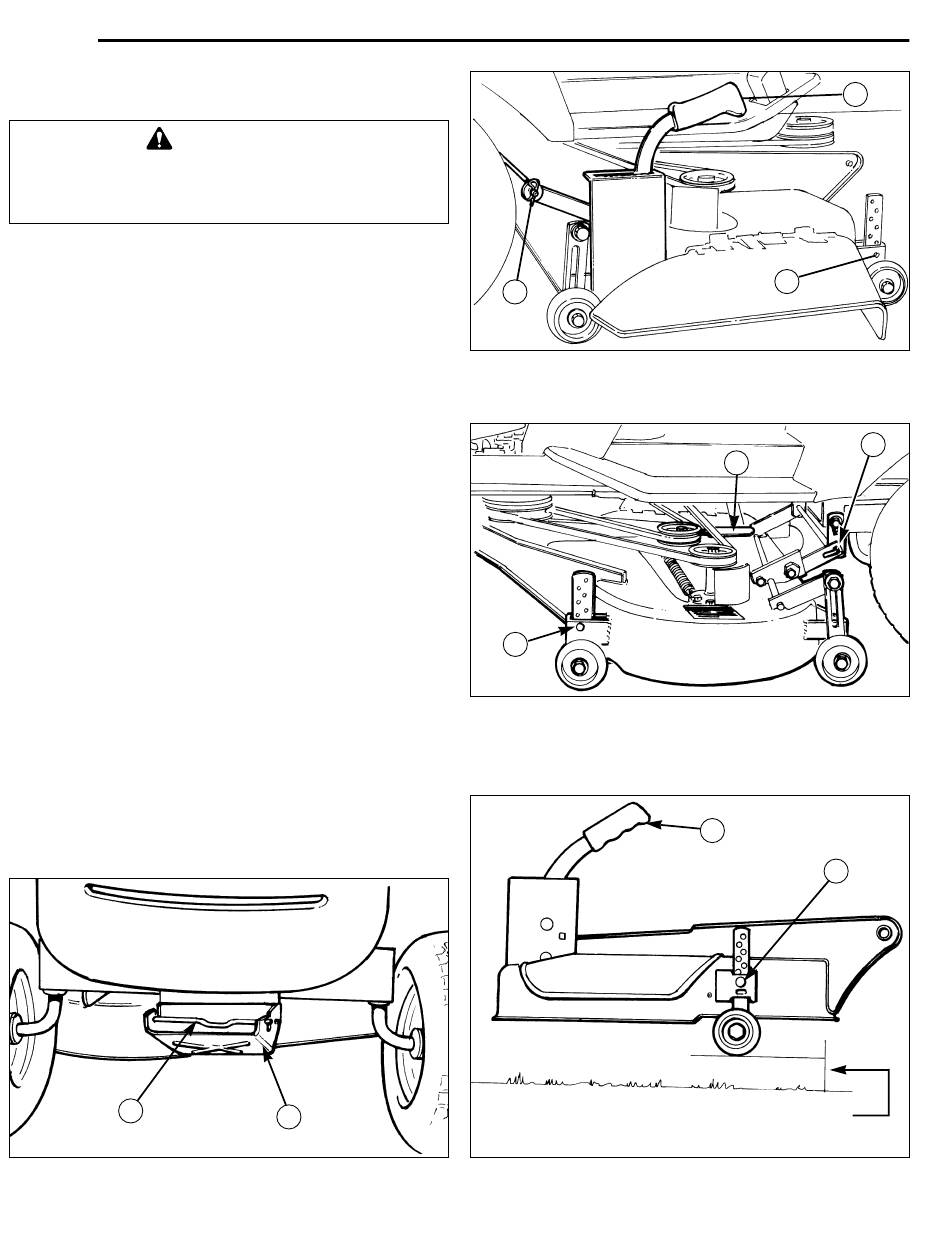

Abb. 7. Aufhängung vorne
A. Ausklinkstange
B. Aufhängung
B
10
A
Abb. 5. Mähwerk – rechte Seite
A. Klemme
B. Stift und Klemme
B
Abb. 6. Mähwerk – linke Seite
(97 cm Mähwerk abgebildet)
A. Stange
B. Stift und Klemme
2,0 bis 2,5 cm mit Höheneinstellungshebel in den
unteren 3 Schlitzen
5 cm mit Höheneinstellungshebel in den oberen 3 Schlitzen
Abb. 8. Einstellung Mähwerk-Führungsräder
A. Schnitthöhen-Einstellungshebel Mähwerk
B. Stift und Klemme
C
B
C. Höheneinstellungshebel
A
C
C. Hebel
A
