DEMONTIEREN UND MONTIEREN
DES MÄHWERKS
ACHTUNG
Kuppeln Sie die Parkbremse ein, kuppeln Sie die
Zapfwellenkupplung aus, stellen Sie den Motor ab, und
ziehen Sie den Schlüssel ab, bevor Sie den Versuch
unternehmen, das Mähwerk zu montieren oder zu
demontieren.
Hinweis: Führen Sie die Montage und Demontage des
Mähwerks auf einer harten, ebenen Fläche durch, wie
z.B. einem Betonboden
1. Die vorderen Räder des Traktors ganz nach links
einschlagen.
2. Mähwerk auf niedrigste Schnitthöhe einstellen.
3. Hebel (C, Abb. 5) zum Lösen der Riemenspannung
verschieben, dann den Riemen von der Zapfwellen-
kupplungsscheibe nehmen.
4. Klemme (B, Abb. 5) von der Stange (A) nehmen und
Stange entfernen.
5. Die Aufhängung vorne durch Herausziehen an der
Ausklinkstange (B, Abb. 4) trennen und die
Mähwerkaufhängung von der Traktoraufhängung (A)
heben. Das Mähwerk von rechts seitlich unter dem
Traktor hervorziehen.
6. Das Mähwerk in umgekehrter Reihenfolge wieder
montieren. Vergewissern Sie sich, dass der
Zapfwellenkupplungsriemen in den Scheibenrillen
sitzt.
Hinweis: Beim Anbringen der Stange (A, Abb. 5) wird die
Ausrichtung der Löcher erleichtert, wenn die vorderen
Räder leicht nach links oder rechts gedreht werden.
EINSTELLUNG DER MÄHWERKS-
SCHNITTHÖHE UND -FÜHRUNGSRÄDER
HINWEIS: Führen Sie die Einstellung auf einer harten,
ebenen Fläche, wie z.B. einem Betonboden, durch.
1. Den Einstellungshebel (A, Abb. 6) für die Mäherschnitt-
höhe auf gewünschte Schnitthöhe einstellen.
2. Stift und Klemme (B, Abb. 6) von jedem vorderen
Führungsrad des Mähwerks entfernen.
3. Die Führungsräder einstellen, so daß der ent-
sprechende Abstand zwischen Mähwerk und Boden
erreicht wird, wie in Abb. 6 gezeigt. An jedem Rad
Stift und Klemmen wieder anbringen.

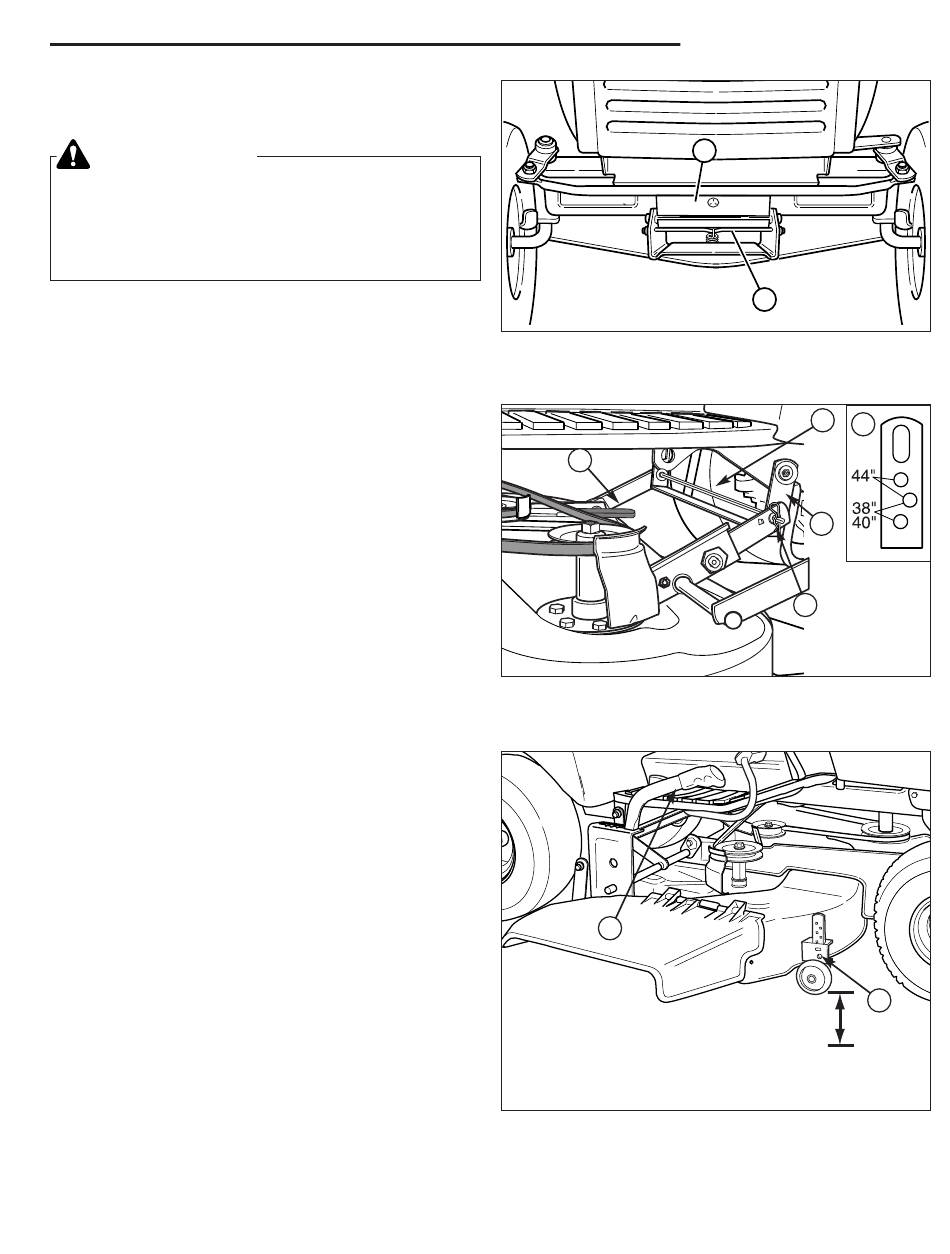

Abb. 4. Aufhängung vorne
A. Aufhängung
B. Ausklinkstange
C
Abb. 5. Mähwerk - linke Seite
A. Stange
B. Klemme
B
2,0 bis 2,5 cm mit Höheneinstellungshebel in den
unteren 3 Schlitzen
5 cm mit Höheneinstellungshebel in den oberen 3
Schlitzen
Abb. 6. Einstellung Mähwerk-Führungsräder
A. Schnitthöhen-Einstellungshebel Mähwerk
B. Stift und Klemme
15
Betrieb des Traktors
A
B
A
D
D
B
C. Hebel
D. U-förmige Halterung
A
