4
Lösen Sie zur horizontalen Einstellung des Bildschirms die Sicherheitsschraube und
schieben Sie den Bildschirm entlang der Adapterplatte in die gewünschte Stellung wie in
Abbildung 4.1 dargestellt. Ziehen Sie anschließend die Sicherheitsschraube fest.
Hinweis: Zum Arretieren des Bildschirms ziehen Sie die Sicherheitsschrauben zur
Adapterplatte hin an wie im Schnittbild von Abbildung 3.1 (auf Seite 28) dargestellt. Zum
Entfernen des Bildschirms vom Halter lösen Sie die Sicherheitsschrauben, schwenken den
Bildschirm vom Halter weg und heben ihn vom Halter ab.
5
Halten Sie zum Einstellen der Neigung den Bildschirm sicher fest und lösen Sie den
Spannknopf. Drücken oder ziehen Sie an der Ober- bzw. Unterkante des Bildschirms, um die
Neigung einzustellen. Ziehen Sie anschließend den Spannknopf wieder fest. Die maximale
Neigung beträgt 15° nach vorne bzw. 5° nach hinten.

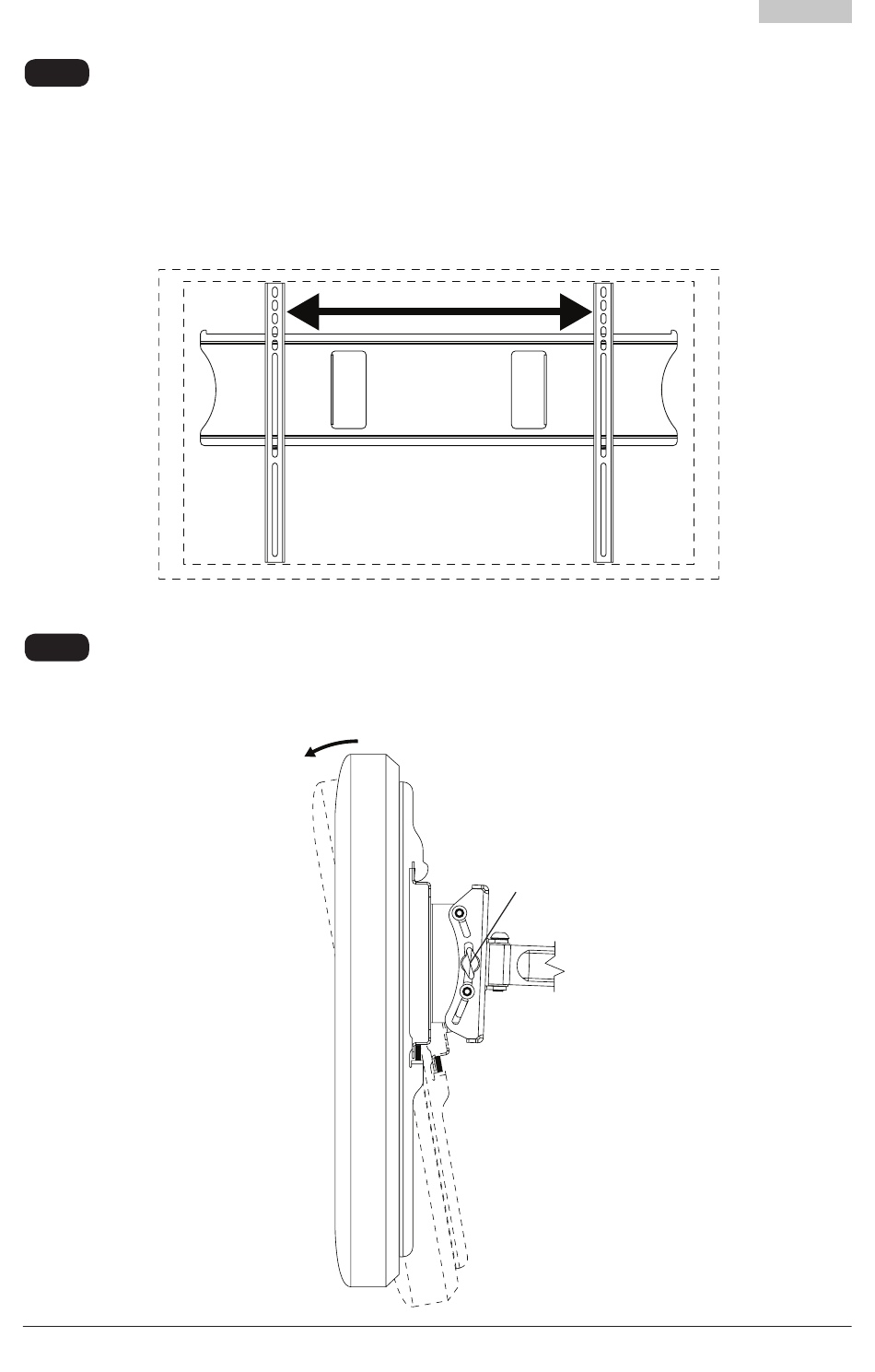

Abbildung 4.1
29 von 33
SPANNKNOPF
AUSGEGEBEN: 09-11-09 BLATT NR.: 095-9303-1
