PEERLESS PARAMOUNT PRA2X2 Montageanleitung

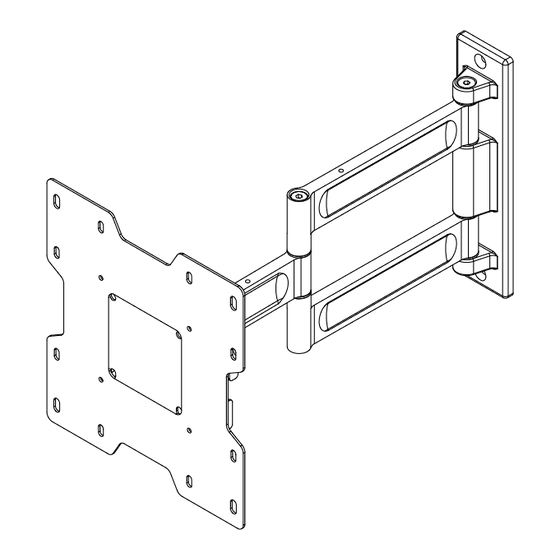

Schwenkhalterung für lcd-bildschirme von 10 - 37 zoll
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Model: PRA2X2
Installation Guide
Paramount™ Pivot for 10" to 37"
LCD screens
U L
C
US
©
Max UL Load Capacity: 80 lb (36 kg)
WARNING
This product was designed to be installed on wood stud walls and solid concrete (2000 psi
density minimum) or cinder block walls. Before installing make sure the supporting surface will
support the combined load of the equipment and hardware. Screws must be tightly secured. Do
not overtighten screws or damage can occur or product may fail. Never exceed the Maximum UL
Load Capacity. This product is intended for indoor use only. Use of this product outdoors could
lead to product failure or personal injury. For support please call customer care at 1-800-865-2112.
ISSUED: 11-02-09 SHEET #: 095-9302-1
Verwandte Anleitungen für PEERLESS PARAMOUNT PRA2X2
Inhaltszusammenfassung für PEERLESS PARAMOUNT PRA2X2
- Seite 29 Modelle: PRA2X2 Montageanleitung Paramount™-Schwenkhalterung für LCD-Bildschirme von 10 - 37 Zoll © Max. Tragfähigkeit (ul): 80 lb (36 kg) ACHTUNG Dieses Produkt wurde für die Anbringung an Holzständerwänden und Massivbetonwänden (mit einer Druckfestigkeit von mindestens 2000 psi) oder porenbetonstein ausgelegt. Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und der Befestigungsteile tragen kann.
- Seite 30 Deutsch Für den Zusammenbau erforderliche Werkzeuge ‡ %DONHQ¿QGHU %DONHQ¿QGHU PLW JHQDXHU Kantenanzeige empfohlen) ‡ .UHX]VFKOLW]VFKUDXEHQGUHKHU ‡ %RKUHU ‡ =ROO PP %LW ‡ =ROO PP %LW ‡ =ROO PP Inbusschlüssel ‡ +DPPHU RSWLRQDO ( 1 ) 30 von 45 AUSGEGEBEN: 09-10-09 BLATT NR.: 095-9302-1...
- Seite 31 Deutsch [ 0 [ PP ( 2 ) ( 2 ) ( ) 0 [ PP 0 [ PP ( ) M6 x 12 mm ( ) ( ) [ M6 x 20 mm M5 x 6 mm ( 2 )
- Seite 32 Deutsch /|VHQ 6LH GLH [ =ROO 6FKUDXEHQ XP GLH +DNHQKDOWHUXQJ M) vor der Anbringung vom Wandhalter zu entfernen. ; =2// SCHRAUBEN 32 von 45 AUSGEGEBEN: 09-10-09 BLATT NR.: 095-9302-1...
- Seite 33 Deutsch Anbringung an Wand Holzständerwand Verwenden Sie die Wandplatte (A) als Schablone, achten Sie darauf, dass sie waagerecht ausgerichtet ist, und markieren Sie zwei Montagebohrungen entlang der Mittellinien der Holzständer. %RKUHQ 6LH ]ZHL /|FKHU PLW HLQHP 'XUFKPHVVHU YRQ PP =ROO XQG HLQHU 7LHIH YRQ PP =ROO 5LFKWHQ 6LH GLH :DQGSODWWH A) waagerecht aus und bringen Sie sie mit zwei langen Schrauben (H) an der Wand an in Mitte des Ständers $P EHVWHQ HLJQHW VLFK HLQ %DONHQ¿QGHU PLW genauer Kantenanzeige.
- Seite 34 Deutsch Anbringung an Massivbeton oder Porenbetonstein Richten Sie die Wandplatte (A) waagerecht aus und verwenden Sie sie als Schablone, um zwei Montagebohrungen zu markieren. Bohren Sie zwei Löcher mit einem Durchmesser von 8 mm =ROO XQG HLQHU 0LQGHVWWLHIH YRQ PP =ROO 6HW]HQ 6LH ]ZHL 'EHO B) in die Bohrungen ein und bringen Sie die Wandplatte (A) mit vier langen Schrauben (H) an der Wand an.
- Seite 35 Deutsch ACHTUNG ‡ %HL GHU $QEULQJXQJ YRQ 3HHUOHVV:DQGKDOWHUQ DQ 3RUHQEHWRQVWHLQ PXVV VLFKHUJHVWHOOW werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel ge- ERKUW ZLUG PLQGHVWHQV PP =ROO EHWUlJW %RKUHQ 6LH QLFKW LQ 0|UWHOIXJHQ $FKWHQ Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
- Seite 36 Deutsch Befestigung von Adapterplatte an Bildschirm unter Verwendung von VESA®-Montagemuster 200 X 100 oder 200 X 200 HINWEIS: Die VESA-Muster 75 mm und 100 mm sind auf Seite 38 aufgeführt. Bringen Sie die Hakenhalterung (M) mit vier M5 x 6 mm Schrauben (K) und Scheiben Nr. 10 (L) wie dargestellt an der Adapterplatte (N) an.
- Seite 37 Deutsch BEI MONTAGEMUSTER VESA® 200 x 100: Wählen Sie das Lochmuster (siehe Abbildung weiter unten). Befestigen Sie die Adapter- platte (N PLW +LOIH YRQ YLHU 0 [ PP 6FKUDXEHQ E) wie unten dargestellt an der Rück- seite des Bildschirms. *HINWEIS: Wenn die Schraube (E) sich um weniger als drei Gewindegänge einschrauben lässt, bringen Sie die Adapterplatte (N PLW +LOIH YRQ YLHU 0 [ PP 6FKUDXEHQ F) und vier Abstandhaltern (C) wie unten gezeigt an der Rückseite des Bildschirms an.
- Seite 38 Deutsch Befestigung der Hakenhalterung am Bildschirm unter Verwendung von Montagemuster VESA® 75 oder 100 BEI MONTAGEMUSTER VESA® 75: Wählen Sie das Lochmuster (siehe Abbildung weiter unten). Befestigen Sie die Hakenhalterung (M) PLW +LOIH YRQ YLHU 0 [ PP 6FKUDXEHQ E) wie unten dargestellt an der Rückseite des Bildschirms. *HINWEIS: :HQQ GDV /RFKPXVWHU VLFK LQ HLQHU 9HUWLHIXQJ EH¿QGHW EULQJHQ 6LH GLH +DNHQ- halterung (M PLW +LOIH YRQ YLHU 0 [ PP 6FKUDXEHQ F) und vier Abstandhaltern (C) wie unten dargestellt an der Rückseite des Bildschirms an.
- Seite 39 Deutsch BEFESTIGUNG AN PEERLESS-ADAPTERHALTERUNG MODELL PLP HINWEIS: Informationen zur Befestigung der Adapterhalterung am Bildschirm können dem Anleitungsblatt für die Adapterhalterung des Modells PLP entnommen werden. Hinweis: Im Lieferumfang HINWEIS: M5Im Lieferumfang der Adapterhalterung des Modells PLP sind M5 x 10 mm Schrauben enthalten.
- Seite 40 Deutsch Anbringung des Neigungsknopfs am Wandhalter (optional) 8P GLH ZHUN]HXJIUHLH 1HLJXQJVHLQVWHOOXQJ ]X HUP|JOLFKHQ HUVHW]HQ 6LH HLQH GHU [ =ROO 6FKUDXEHQ GXUFK GHQ 1HLJXQJVNQRSI O). Schrauben Sie den Neigungsknopf (O) von Hand derart in den Wandhalter (A) ein, dass wie in der Vorderansicht dargestellt noch 6 mm vom Gewinde zu sehen sind.
- Seite 41 Deutsch 'LH [ =ROO 6FKUDXEHQ VLQG YRUJHVSDQQW XQG PVVHQ QLFKW HLQJHVWHOOW ZHUGHQ 'HQ Bildschirm von Hand drehen, um ihn waagerecht auszurichten. Die Querneigungshalterung ermöglicht eine Querneigungseinstellung von 2°. ; =2// SCHRAUBEN 2° QUERNEIGUNG QUERNEIGUNGSHALTERUNG Kabelführung Befestigen Sie den Kabelbinderanker (Q ZLH DEJHELOGHW PLWKLOIH GHU 06FKUDXEH R) an der Ober- oder Unterseite des Wandarms (A).
- Seite 42 Deutsch Einstellung der Armspannung Wenn die Spannung in den Gelenken des Arms erhöht oder verringert werden soll, gehen Sie wie folgt vor: ‡ =XP (UK|KHQ GHU 6SDQQXQJ GUHKHQ 6LH GLH 6SDQQXQJVVFKUDXEH Q PLW HLQHP =ROO Inbusschlüssel nach rechts. ‡ =XP 9HUULQJHUQ GHU 6SDQQXQJ GUHKHQ 6LH GLH 6SDQQXQJVVFKUDXEH Q PLW HLQHP =ROO Inbusschlüssel nach links.
- Seite 45 45 of 45 ISSUED: 11-02-09 SHEET #: 095-9302-1...
