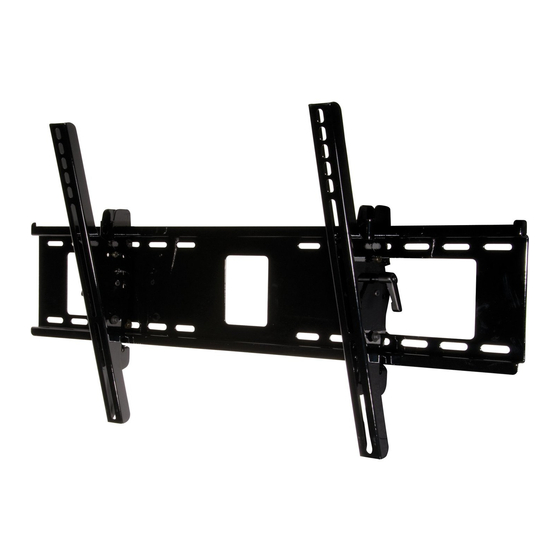

PEERLESS Paramount PT660 Montageanleitung
  1. Anleitungen
  2. Marken
  3. PEERLESS Anleitungen
  4. Halterungen
  5. Paramount PT660
  6. Montageanleitung

PEERLESS Paramount PT660 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Installation and Assembly:
Universal Tilt Wall Mounts
for 37" - 60" (94 - 152 cm) Flat Panel Screens
Model: PT660, PWS421/BK
U L
C
US
©
Max Load Capacity:
200 lb (90.7kg)
Features:
• Universal mount fi ts screens with mounting hole patterns up to 29.06" W x 17.67" H (738 mm W x 449 mm H)
• Screen held only 2.5" (64 mm) from wall for a discreet installation
• Open wall plate design allows for greater wall and an array of cable management options
• Universal tilt brackets easily hook onto the wall plate for fast installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt for optimal viewing angle
• One-touch tilt for effortless adjustment
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one easy motion.
• Easy locking handle locks the screen position into place without the use of tools
• Optional IncreLok feature offers fi xed tilts at -5°, 0°, 5°, 10°, 15° increments
• Includes Sorted-For-You™ fastener packs for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 8" (203 mm) (depending on screen model) for perfect screen placement
ISSUED: 02-05-09 SHEET #: 202-9272-4 04-12-10
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEERLESS Paramount PT660

Inhaltszusammenfassung für PEERLESS Paramount PT660

  • Seite 25: Anbringung Und Zusammenbau

    Anbringung und Zusammenbau: Universal-Wandkipphalter für Flachbildschirme von 37-60 Zoll (94 - 152 cm) Modelle: PT660, PWS421/BK © Max. Tragfähigkeit: 200 lb (90.7kg) Merkmale: • Universaler Halter passend für Bildschirme mit Montagebohrungsmustern bis zu 738 mm B x 449 mm H (29,06 Zoll B x 17,67 Zoll H) •...

  • Seite 26: Für Den Zusammenbau Erforderliche Werkzeuge

    HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 27: Teileliste

    Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Beschreibung Anz. Teilenr. AA Wandplatte 201-P1018 BB Linke Kipphalterung 201-P1471 CC Rechte Kipphalterung 201-P1469 DD Nr. 14 x 2,5 Zoll Holzschrauben 5S1-015-C03 EE Betondübel 590-0320 Die Teile können etwas anders als in der Abbildung aussehen.

  • Seite 28: Installation Zu Verdoppeln Holzständerreihe

    Deutsch Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 29: Installation Zu Massivbeton Oder Porenbetonstein

    Deutsch ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.

  • Seite 30: Befestigung Von Kipphalterungen Am Bildschirm Mit Hilfe Des Befestigungsteilesortiments

    Deutsch Befestigung von Kipphalterungen am Bildschirm mit Hilfe des Befestigungsteilesortiments ACHTUNG • Ziehen Sie die Schrauben so an, dass die Kipphalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 31 KIPPHALTERUNG (BB oder CC) Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA). Bildschirme mit Wölbung oder Vertiefung an der Rückseite Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die Mehrlochscheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm.

  • Seite 32: Anbringung Des Flachbildschirms An Der Wandplatte

    Abbildund.4.1 bzw. 5° nach hinten. 32 von 34 AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9272-4 04-12-10 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave.
  • Seite 34 Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d’un produit, qu’il soit ou non protégé...

Diese Anleitung auch für:

Paramount pws421/bk
