Instalación de los soportes adaptadores
Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sos-
2
tenga el peso de la pantalla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la
parte trasera, quíteselas para poder fijar los soportes adaptadores.

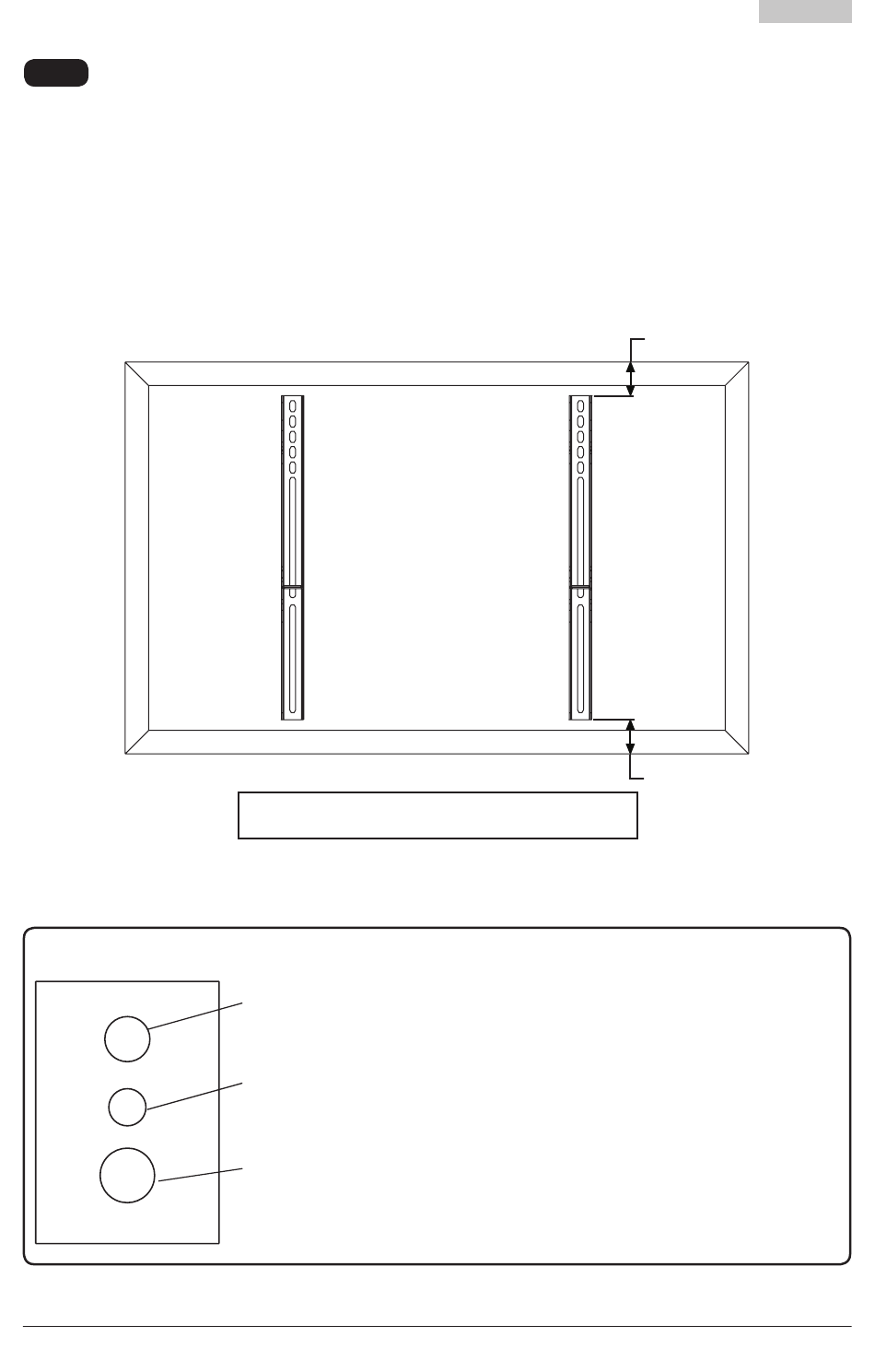

Coloque los soportes adaptadores (B) en la parte trasera de la pantalla, alinéelos con los agu-
jeros y centralícelos en la parte trasera de la pantalla, como se muestra abajo. Fije los soportes
adaptadores en la parte trasera de la pantalla utilizando la combinación adecuada de tornillos,
arandelas múltiples y espaciadores, como se muestra en la figura 2.1 o en la figura 2.2.
NOTA: Siempre se tienen que usar los agujeros superiores y los agujeros inferiores de la
pantalla.
Verifique que todos los agujeros estén debidamente alineados y luego apriete los tornillos
usando un destornillador phillips.
ARANDELA MÚLTIPLE
CENTRALICE
B
LOS SOPORTES
VERTICALMENTE EN
LA PARTE TRASERA
DE LA PANTALLA
NOTA: Las dimensiones "X" deben ser iguales.
AGUJERO
MEDIANO PARA
TORNILLOS M5
AGUJERO PEQUEÑO
PARATORNILLOS M4
AGUJERO GRANDE
PARA TORNILLOS M6
Notas:
• La cantidad de fijaciones utilizada variará
según el tipo de pantalla.
• Es posible que no tenga que usar las
arandelas múltiples y los espaciadores,
dependiendo del tipo de pantalla.
• Use el agujero correspondiente en la
arandela múltiple que coincida con el tamaño
de su tornillo.
16 de 33
X
X
