PEERLESS SA752PU Anbringung Und Zusammenbau

Gelenkarm-wandhalter für flachbildschirme von 32 - 52 zoll
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

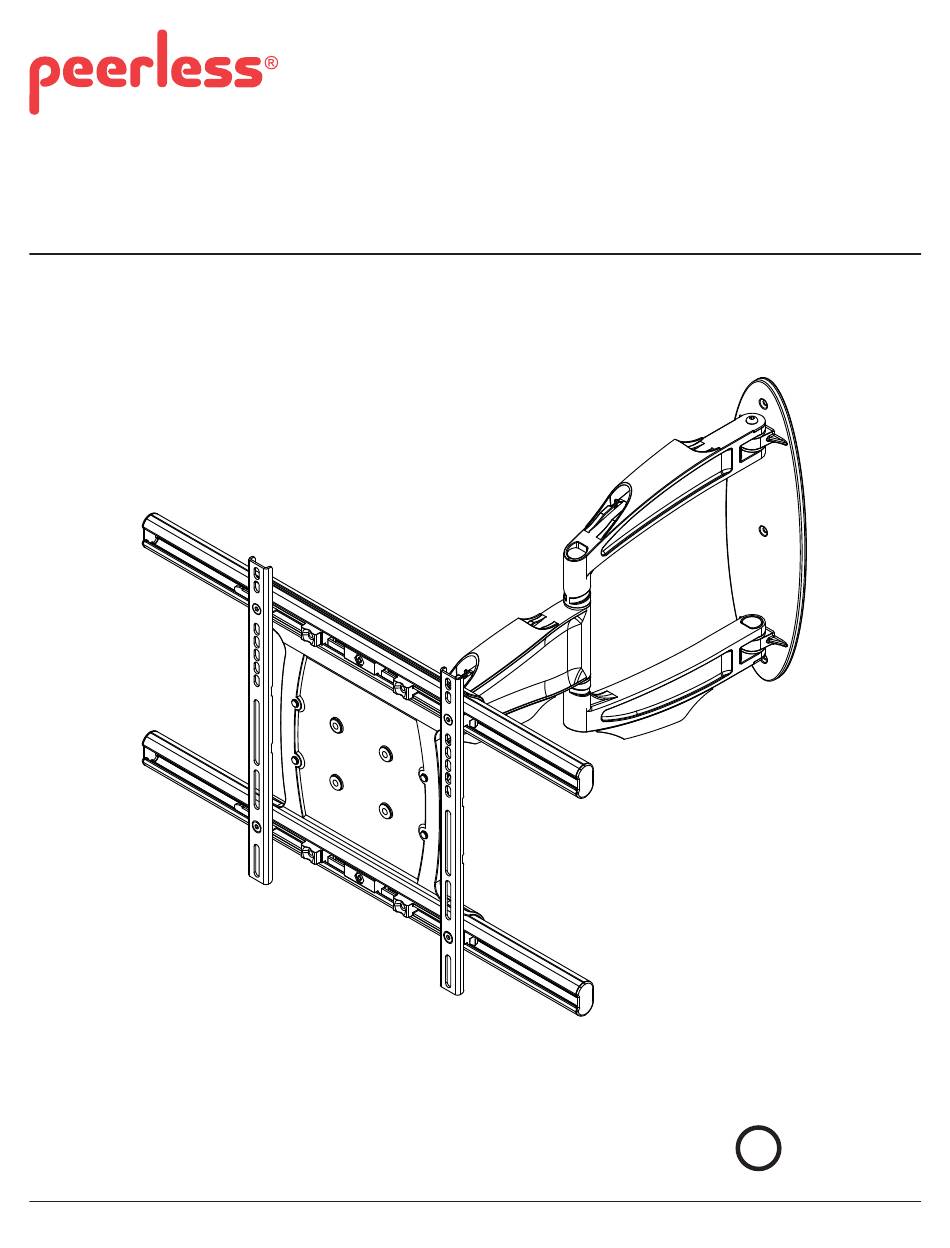

Installation and Assembly:
Universal Articulating Arm Wall Mount for 32" to 52" Plasma
and LCD Screens
Models: SA752PU, SA752PU-S
U L
C
US
©
Maximum UL Load Capacity: 90 lb (41 kg)
3215 W. North Ave. • Melrose Park, IL • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
ISSUED: 10-30-09 SHEET #: 095-9297-2 12-04-09
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEERLESS SA752PU

Inhaltszusammenfassung für PEERLESS SA752PU

  • Seite 34: Anbringung Und Zusammenbau

    Anbringung und Zusammenbau: Gelenkarm-Wandhalter für Flachbildschirme von 32 - 52 Zoll Modelle: SA752PU, SA752PU-S © Maximale UL Tragfähigkeit: 90 lb (41 kg) 3215 W. North Ave. • Melrose Park, IL • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com...

  • Seite 35: Für Den Zusammenbau Erforderliche Werkzeuge

    HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 36: Teileliste

    Deutsch Teileliste SA752PU SA752PU-S Beschreibung Anz. Teile Nr. Teile Nr. A Wandarm 095-P1642 095-4642 B Universell-Adapterhalterung 095-P1635-2 095-4635-2 C Holzschrauben 520-1202 520-2165 D Beton Dübel 590-0320 590-0320 E M10 x 15 mm Schrauben 520-9262 520-9534 F Befestigungsteilabdeckungen 590-1324 590-4324 G Kabelbinder...

  • Seite 37: Befestigungsteile Für Adapterhalterung

    Deutsch BEFESTIGUNGSTEILE FÜR ADAPTERHALTERUNG M5 x 12 mm (4) M4 x 12 mm (6) (520-1027) M6 x 12 mm (4) (504-9013) M5 x 25 mm (4) M6 x 20 mm (4) (520-1128) (520-9543) (520-9402) M6 x 25 mm (4) M4 x 25 mm (4) (520-1208) (504-1015) I.D.

  • Seite 38: Anbringung An Wänden Mit Einer Holzständerreihe

    Deutsch Anbringung an Wänden mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 39: Anbringung An Massivbeton Oder Porenbetonstein

    Deutsch ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
  • Seite 40 Deutsch ACHTUNG • Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten. • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.
  • Seite 41 BILDSCHIRM MEHRLOCHSCHEIBE SCHRAUBE Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA). Bildschirme mit Wölbung oder Vertiefung an der Rückseite Beginnen Sie mit der längeren Schraube und schrauben Sie diese wie nachstehend dargestellt von Hand durch die Mehrlochscheibe, die Bildschirmhalterungen (B) und den Abstandhalter (in dieser Reihenfolge) in den Bildschirm.

  • Seite 42: Anbringung Des Flachbildschirms

    Deutsch ACHTUNG • Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den F lachbildschirm sicher zu heben und zu positionieren. • Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment zum Festziehen der M10 x 15 mm Schrauben (E) darf 40 in •...

  • Seite 43: Einstellung Des Flachbildschirms

    Einstellung des Flachbildschirms Deutsch ACHTUNG Adapterplatte (A) • Wenn der nicht mit M10 x 15 mm Schrauben ( ) gesichert und arretiert wird, kann der Bildschirm bei versehentlichem Anstoßen vom Halter herabfallen. AUSRICHTEN DES BILDSCHIRMS IM HOCH- ODER QUERFORMAT: Entfernen Sie mithilfe des 5 mm Inbusschlüssels (I) zwei M5 x 12 mm Schrauben und den Drehblock von der Oberseite des Neigungskopfs wie in der Draufsicht und Rückansicht dargestellt.

  • Seite 44: Kabelführung

    HINWEIS: Drehen Sie die Schraube um nicht mehr als eine halbe Umdrehung. SPANNUNGS-SCHRAUBE SPANNUNGS-SCHRAUBE 44 von 46 AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9297-2 12-04-09 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer.
  • Seite 46 Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d’un produit, qu’il soit ou non protégé...
