Anbringung von Adapterhalterungen
2
Legen Sie ein Tuch auf eine flache, ebene Oberfläche, die das Gewicht des Bildschirms
tragen kann, damit der Bildschirm nicht zerkratzt wird. Legen Sie den Bildschirm mit der
Vorderseite nach unten ab. Falls der Bildschirm über Knöpfe auf der Rückseite verfügt, so
müssen diese entfernt werden, damit die Adapterhaltungen befestigt werden können.

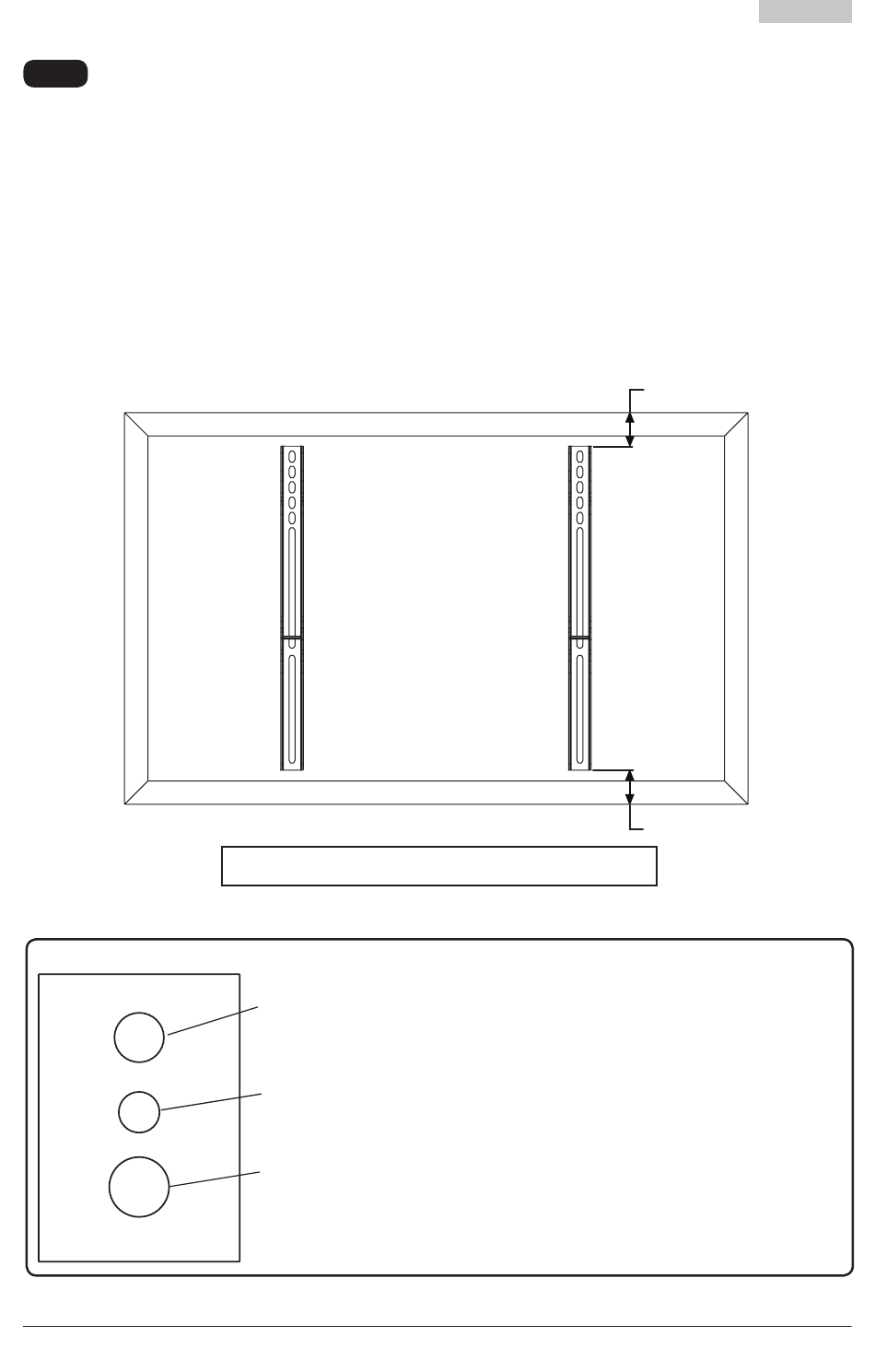

Setzen Sie die Adapterhalterungen (B) auf die Bildschirmrückseite, richten Sie sie an den
Bohrungen aus und zentrieren Sie sie wie unten dargestellt auf der Bildschirmrückseite. Be-
festigen Sie die Adapterhalterungen unter Verwendung der entsprechenden in Abbildung 2.1
oder 2.2 dargestellten Kombination aus Schrauben, Mehrlochschrauben und Abstandhalter
an der Bildschirmrückseite.
HINWEIS: Es müssen stets die oberen und unteren Bohrungen am Bildschirm verwendet
werden.
Achten Sie darauf, dass alle Bohrungen korrekt ausgerichtet sind und ziehen Sie dann die
Schrauben mit einem Kreuzschlitzschraubendreher an.
MEHRLOCHSCHEIBE
B
HALTERUNGEN AUF
BILDSCHIRMRÜCKSEITE
SENKRECHT ZENTRIEREN
HINWEIS: Die „X"-Abstände müssen identisch sein.
MITTLERES
LOCH FÜR
M5-SCHRAUBEN
KLEINES
LOCH FÜR
M4-SCHRAUBEN
GROSSES
LOCH FÜR
M6-SCHRAUBEN
HINWEISE:
• Die Anzahl der Schrauben verwendet werden
variieren, je nachdem, welche Art von
Bildschirm.
• Multi-Scheiben und Distanzstücke dürfen
nicht verwendet werden, je nach der Art der
Bildschirm.
• Verwenden Sie das entsprechende Loch
in der Multi-Waschmaschine, die mit Ihrem
Schraubengröße wie gezeigt.
26 von 33
AUSGEGEBEN: 09-11-09 BLATT NR.: 095-9303-1
Deutsch
X
X
