Installation and Assembly:
Universal Tilt Wall Mounts for 23" - 46"* (58 - 117 cm)
Flat Panel Displays

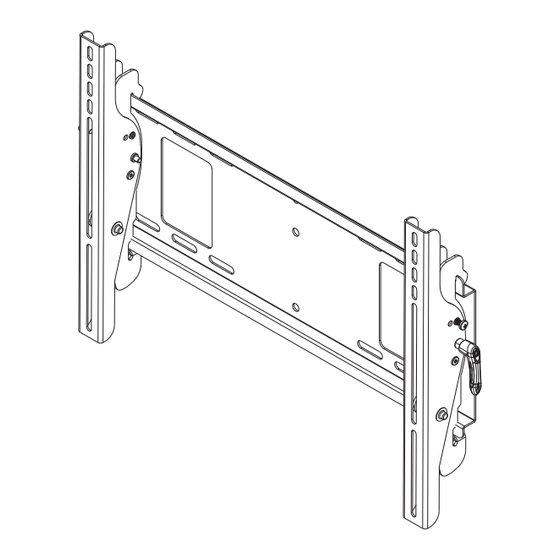

Model: PT640
U L
C
US
©
Max Load Capacity:
150 lb (68kg)
Features:
• For 23" to 46"* (58 - 117 cm) fl at panel displays
• Universal mount fi ts displays with mounting hole patterns up to 446 x 329mm (17.54"W x 12.94"H)
• Display held only 2.57" (65mm) from wall for a discreet installation
• Wide open wall plate design allows for total acces and a wide array of cable management options
• Universal display mounting brackets hook onto the wall plate for quick, easy and safe installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one easy motion.
• Easy locking handle locks the displays position into place without the use of tools
• Optional IncreLok™ feature offers fi xed tilts at -5°, 0°, 5°, 10° and 15° increments
• Includes Sorted-For-You™ fastener packs for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 6" (152mm) (depending on display model) for perfect display placement
*NOTE: Most 42" (107 cm) and larger displays
may not be compatible with this mount. Use Mount
Finder to confi rm compatibility.
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
ISSUED: 10-31-07 SHEET #: 202-9242-6 04-09-11
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEERLESS Paramount PT640

Inhaltszusammenfassung für PEERLESS Paramount PT640

  • Seite 25 Anbringung und Zusammenbau: Universal-Wandkipphalter für Flachbildschirme von 23 - 46 Zoll* (58 - 117 cm) Modelle: PT640 © Max. Tragfähigkeit: 150 lb (68kg) Merkmale: • Für LCD-Flachbildschirme von 23 bis 46 Zoll* (58 - 117 cm) • Universaler Halter passend für Bildschirme mit Montagebohrungsmustern bis zu 446mm B x 329mm H (17,54 Zoll B x 12,94 Zoll H) •...

  • Seite 26: Für Den Zusammenbau Erforderliche Werkzeuge

    HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 27: Teileliste

    Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Beschreibung Anz. Teilenr. AA Wandplatte 200-P1797 Linke Kipphalterung 201-P1465 Rechte Kipphalterung 201-P1467 Nr. 14 x 2,5 Zoll Sechskant-Holzschraube 5S1-015-C03 Betondübel 590-0320 Die Teile können etwas anders als in der Abbildung aussehen. Kipphalterungen Befestigungsteilesortiments M5 x 12mm (4) M4 x 12mm (4)

  • Seite 28: Installation Zu Verdoppeln Holzständerreihe

    Deutsch Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 29: Installation Zu Massivbeton Oder Porenbetonstein

    Deutsch ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allge- meinen mindestens 25mm (1 Zoll) von der Blockseite entfernt.

  • Seite 30: Befestigung Von Kipphalterungen Am Bildschirm Mit Hilfe Des Befestigungsteilesortiments

    Deutsch Befestigung von Kipphalterungen am Bildschirm mit Hilfe des Befestigungsteilesortiments ACHTUNG • Ziehen Sie die Schrauben so an, dass die Kipphalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 31 KIPPHALTERUNG (BB oder CC) Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA). Bildschirme mit Wölbung oder Vertiefung an der Rückseite Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die Mehrlochscheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm.

  • Seite 32: Anbringung Und Abnahme Des Flachbildschirms

    Neigung beträgt 15° nach vorne bzw. 5° nach hinten. AUSGEGEBEN: 10-31-07 BLATT NR.:202-9242-6 04-09-11 32 von 34 © 2011, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc.
