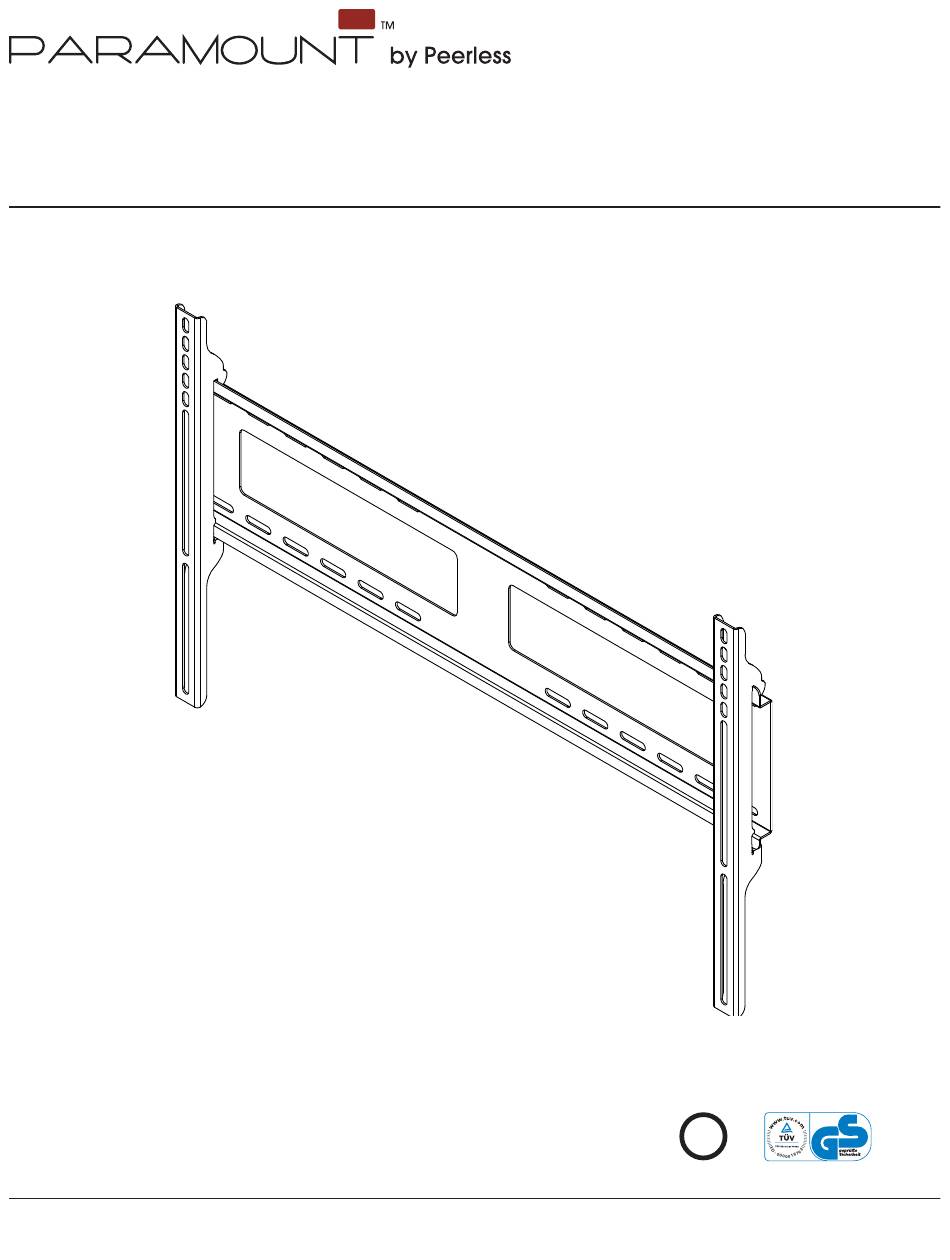

Installation and Assembly:

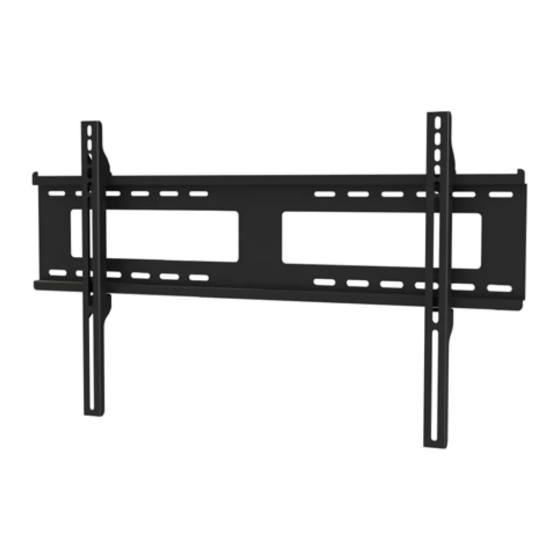

Paramount™ Universal Flat Wall Mount
for 32" - 56" (81 - 142 cm) LCD and Flat Panel Plasma Screens
Model: PF650, PWS310/BK
Features:
•
For fl at panel screens
•
Ultra-slim design holds the screen fl at against the wall
• Screen simply hooks onto the wall plate for quick and easy installation
• Includes hardware for installation to wood studs, concrete and cinder block
U L
C
US
©
Max Load Capacity:
ISSUED: 11-09-07 SHEET #: 202-9252-4 08-24-10
175 lb (79 kg)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEERLESS PARAMOUNT PF650

Inhaltszusammenfassung für PEERLESS PARAMOUNT PF650

  • Seite 25: Installation And Assembly

    Installation and Assembly: Paramount™-Universal-Flachbildschirmwandhalter für Plas- ma-Flachbildschirme von 32 - 56 Zoll (81 - 142 cm) Modelle: PF650, PWS310/BK Merkmale: • Für Flachbildschirme • Dank der ultrafl achen Konstruktion passt der Bildschirm fl ach an die Wand • Schnelle, unkomplizierte Anbringung durch einfaches Einhaken des Bildschirms in die Wandplatte ©...

  • Seite 26: Für Den Zusammenbau Erforderliche Werkzeuge

    HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 27: Teileliste

    Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Beschreibung Anz. Teile Nr. 201-P1288 AA wandplatte 201-P1513 adapterhalterungen 5S1-015-C03 #14 x 2,5 Zoll sechskant-holzschraul 590-0320 Betondübel 560-1727 4 mm allen wrench Die Teile können etwas anders als in der Abbildung aussehen.

  • Seite 28: Installation Zu Verdoppeln Holzständerreihe

    Deutsch Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -kompo- nenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 29: Installation Zu Massivbeton Oder Porenbetonstein

    ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.

  • Seite 30: Anbringung Von Kipphalterungen

    Deutsch Anbringung von Kipphalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 31 ADAPTERHALTERUNG (BB) Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA). Bildschirme mit Wölbung oder Vertiefung an der Rückseite Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die Mehrlochscheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm.

  • Seite 32: Anbringung Und Abnahme Des Flachbildschirms

    Detailansicht Abbildung. 3.1 32 von 34 AUSGEGEBEN: 11-09-07 BLATT NR.: 202-9252-4 08-24-10 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160...
